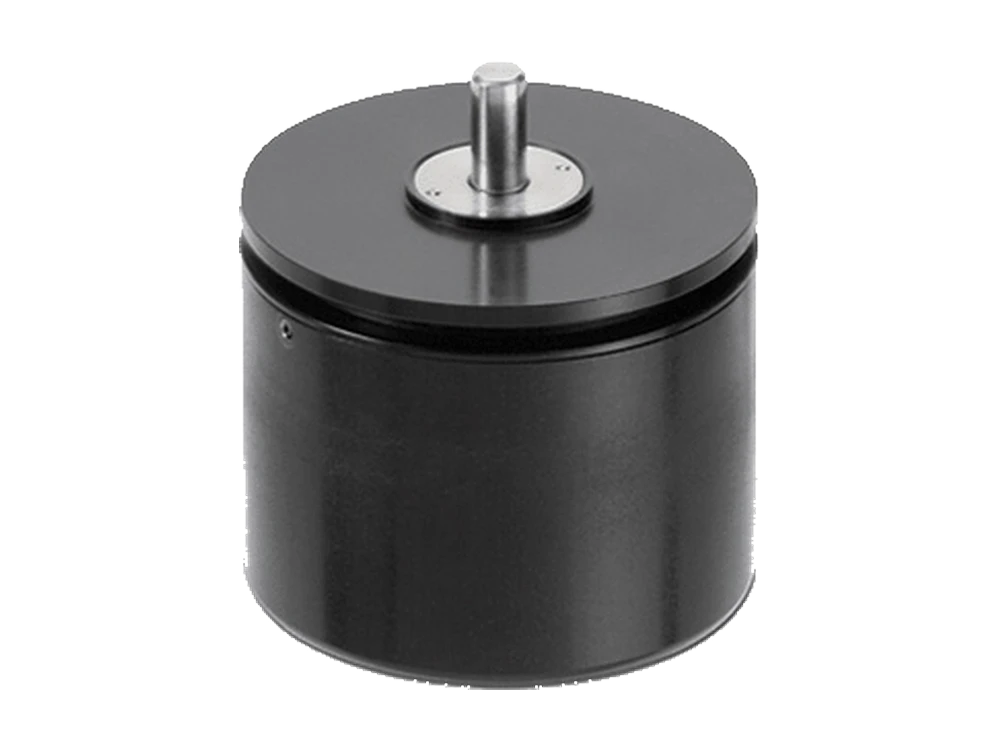

Sensor de ángulo potenciométrico con electrónica AW-360

Salida de tensión 0…URef | Ø 55 mm | 12 bits | Eje Ø 6 mm | ±15 V | IP 65 | 360° sin zona muerta

Fabricante: Novotécnica
Categoría: Desprazamento, Sensor de desprazamento angular, SENSORES

Sensor de ángulo potenciométrico AW-360 de Novotechnik. Potenciómetro de plástico conductor con dos cursores y circuito híbrido integrado: salida de tensión continua en los 360° de giro.

Potenciómetro de 360° para usar como sensor de ángulo absoluto. Además del uso analógico directo, trabaja con un convertidor A/D externo como transductor de ángulo de 12 bits de resolución y 10 u 11 bits de precisión absoluta. Gracias a sus dos cursores y a su circuito híbrido se usa en los 360° de giro, sin la zona muerta de otros potenciómetros.

Puntos clave

Salida sin huecos en los 360°
Linealidad absoluta muy alta
Intercambiable sin ajuste eléctrico: la tensión de salida máxima la fija la tensión aplicada
Tensiones de reinicio bien definidas al principio y al final del diente de sierra, sin tolerancia de ángulo funcional
Solo 6 conexiones, por conector estanco de 6 pines

Preguntas técnicas frecuentes

¿Qué se puede conectar al sensor de ángulo potenciométrico AW-360?

Se le pueden conectar conectores y cables M16 de Novotechnik, acoplamiento de horquilla con poco juego Z-104-G-6, acoplamiento de horquilla sin juego Z-105-G-6, indicador de proceso con display MAP y acondicionadores de señal para salidas normalizadas MUP y MUK.

¿Cómo se pide el sensor de ángulo potenciométrico AW-360?

Por ejemplo, AW 360 ZE-10 (Art. 400011021) es la versión de la hoja de datos, con linealidad absoluta ±0,07 %.

¿Qué se suministra con el sensor de ángulo potenciométrico AW-360?

Se suministra con 3 garras de fijación Z 3-31.

¿En qué condiciones trabaja el sensor de ángulo potenciométrico AW-360?

Temperatura de trabajo: 0…+70 °C. Protección: IP 65 (DIN 400 50 / IEC 529), con el conector EEM 33-78.

Propiedades

Característica	Especificación
Extensión
Visita mecánica	360°, continuo
Recorrido eléctrico útil	360°
Linealidad absoluta (AW 360 ZE-10)	±0,07 %
Repetibilidade	0,002 % (≙ 0,007°)
Resolución con convertidor A/D externo	12 bits
Precisión absoluta con convertidor A/D externo	10 u 11 bits
Coeficiente de temperatura efectivo de la resistencia	100 ppm/K
Saír
sinal de saída	Tensión Ua, de 0 a Ua máx. = URef
Dirección do sinal	Creciente al girar el eje en sentido horario (cw), visto desde el extremo del eje
Offset de cero	< 2 mV
Corriente máx. de salida	5 mA, protegida contra cortocircuito
Resistencia de salida	< 0,1 Ω
Señal lógica inhibit, de ±UB a cero	aprox. 50 µs
Alimentación y datos eléctricos
Tensión de alimentación ±UB de la electrónica	±15 (±1) V
Tensión de alimentación del potenciómetro URef	≤ +10 V
Diferencia máx. de la tensión URef	±2 mV
Corriente de reposo de la electrónica	10 mA
Resistencia de aislamiento (250 VDC, 1 bar, 2 s)	≥ 10 MΩ
Rigidez dieléctrica (50 Hz, 2 s, 1 bar, 250 VAC)	≤ 100 µA
Condicións ambientais
Temperatura de traballo	0…+70 °C
Vibración	10…2000 Hz, Amax = 0,76 mm, amax = 20 g
Choque	50 g, 11 ms
Vida	50 × 10⁶ movimientos
Protección	IP 65 (DIN 400 50 / IEC 529), con el conector EEM 33-78

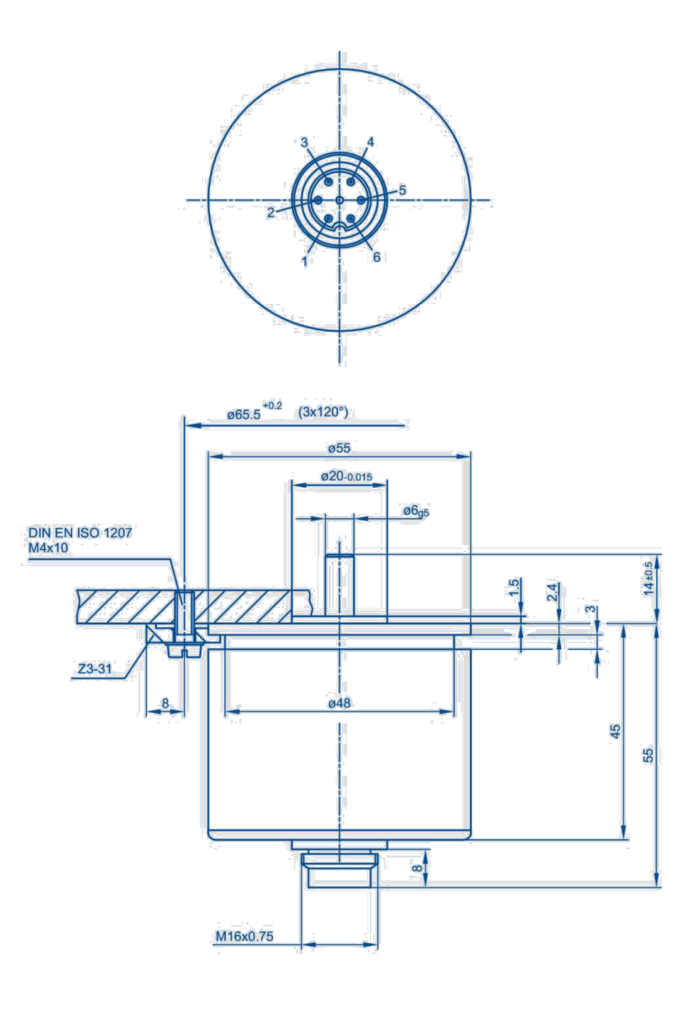

Datos mecánicos
Vivenda	Aluminio anodizado, eje estanco
Eixo	aceiro inoxidable
Rodamentos	aceiro inoxidable
elemento resistivo	plástico condutor
Cursor	Multidedo de metal precioso
Electrónica	Circuito híbrido integrado en la carcasa del potenciómetro
Fixación	Con 3 garras Z 3-31
Carga admisible en el eje, axial y radial, estática o dinámica	45 N
Par de arranque	< 1,5 Ncm
Velocidad máx. de trabajo	2000 min⁻¹
Peso	170 gramos
Conexión	Conector de 6 pines
Asignación de conexións
Fixar	Asinar
1	0
2	Ua
3	URef
4	+UB
5	-UB
6	inhibit
