Acelerómetro Triaxial para Alta Temperatura MTN/1310
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, SENSORES

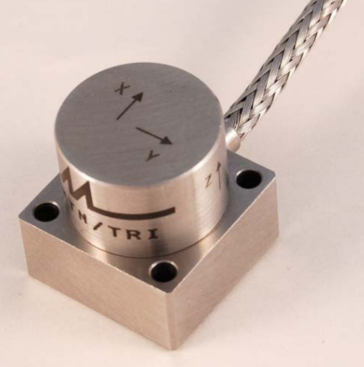

La caracterización completa de la vibración en activos críticos requiere a menudo la captura de datos en los tres ejes espaciales simultáneamente. El acelerómetro triaxial MTN/1310 resuelve esta necesidad mediante un diseño compacto y robusto que integra tres cristales piezoeléctricos independientes en un solo cuerpo de acero inoxidable, permitiendo la monitorización precisa en los ejes X, Y y Z bajo condiciones térmicas extremas de hasta 250°C.
Al igual que otros sensores de alta temperatura de Monitran, el MTN/1310 es un dispositivo de carga pura (pC) que no contiene electrónica interna en su cabezal para garantizar su supervivencia en entornos de calor extremo. Esta arquitectura requiere que el sensor se conecte a tres amplificadores de carga independientes, que convierten la señal de salida de 5pC/g en señales de tensión analógicas interpretables por sistemas de adquisición de datos de alta velocidad. Su amplio rango dinámico de hasta ±2000g y su respuesta en frecuencia hasta 30 kHz lo hacen ideal para análisis de impacto, ensayos aeroespaciales y monitorización de turbinas.
Diseñado para instalaciones donde el espacio y el peso son factores críticos, el sensor tiene un peso de solo 35 gramos y se fija mediante un sistema de montaje de 4 puntos con tornillos M3, asegurando un acoplamiento mecánico perfecto con la superficie de medida. Su cable integral de 4 núcleos apantallado garantiza la integridad de las señales de los tres ejes, minimizando las interferencias y simplificando el tendido de cables en entornos industriales complejos.
- Medición triaxial simultánea para un análisis dinámico completo en 3 ejes.
- Resistencia térmica superior operativa de -55°C hasta 250°C.
- Alta respuesta en frecuencia de hasta 30 kHz para detección de impactos.
- Diseño ultraligero y compacto de acero inoxidable con protección IP64.
Preguntas Frecuentes Técnicas
1. ¿Por qué es necesaria la medida triaxial en lugar de tres sensores monoaxiales?
El MTN/1310 garantiza que el centro de masas de la medición sea el mismo para los tres ejes, eliminando errores de fase y simplificando drásticamente la instalación. Además, al estar los tres ejes en un solo bloque sólido, se asegura que las resonancias internas del sensor no afecten la medida de forma cruzada.
2. ¿Qué tipo de acondicionamiento de señal requiere este sensor?
Al ser un sensor de carga (Charge Output), requiere obligatoriamente tres amplificadores de carga (uno por eje). Monitran ofrece enclosures que encapsulan los tres amplificadores en una sola caja de fundición, facilitando la conversión de la señal de carga a 100mV/g antes de enviarla al sistema de adquisición.
3. ¿Es adecuado para ensayos de choque y vibración aleatoria?
Sí, su rango dinámico de ±2000g y su alta frecuencia de resonancia montada lo convierten en el instrumento perfecto para ensayos de choque (shock) y vibración de banda ancha en componentes de automoción, aeroespacial y defensa donde la fiabilidad en temperaturas extremas es crítica.
Propiedades
| Característica | Especificación técnica |
| Configuración de Ejes | Triaxial (Medida simultánea en X, Y, Z) |
| Temperatura de Operación | -55 °C hasta +250 °C |
| Sensibilidad por Eje | 5 pC/g ±10% (Salida de Carga) |
| Rango de Aceleración | ±2,000 g (Rango dinámico) |
| Resposta en frecuencia | 1 Hz a 30 kHz (Resonancia 35 kHz) |
| Material da carcasa | Acero Inoxidable (Stainless Steel) |
| Peso | 35 gramos (Excluyendo cable) |
| Grao de protección | IP64 (Sellado industrial) |
| Capacitancia Nominal | 300 pF |
| Tipo de Cable | Integral de 4 núcleos apantallado |
| Acondicionamiento | Requiere 3 Amplificadores de Carga independientes |

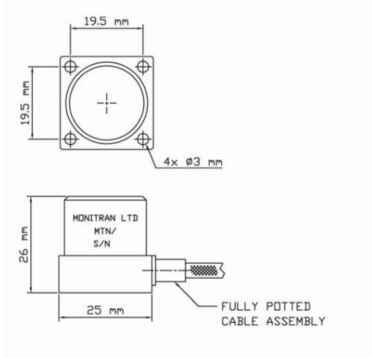

| Sistema de Montaje | Fijación de 4 puntos mediante tornillos M3 |
| Sensibilidad Transversal | Inferior al 5% |
| Aislamiento Eléctrico | Base no aislada (Cuerpo a masa) |
| Modelos de la Serie | MTN/1310 (Standard), Versiones con longitudes de cable especiales |
