Potenciómetro rotativo de plástico conductor SP-2500
- Fabricante: Novotécnica
- Categoría: Desprazamento, Sensor de desprazamento angular, SENSORES

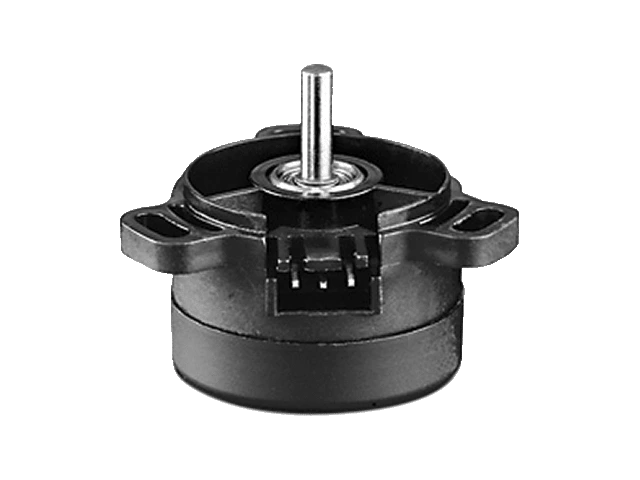

Potenciómetro rotativo SP-2500 de Novotechnik. Potenciómetro de precisión de dimensiones reducidas.
Potenciómetro de precisión para aplicaciones de medida, control e instrumentación. Sus rasgos distintivos son la carcasa de plástico, los rodamientos, el elemento resistivo conductor y los cursores amortiguados con elastómero. La fijación mediante ranuras alargadas permite el montaje y el ajuste mecánico. Fiabilidad, vida larga, linealidad, resolución y resistencia a la corrosión distinguen además a la serie SP25.
Puntos clave
- Precisión con dimensiones reducidas
- Vida muy larga: 50 × 10⁶ movimientos
- Muy buena linealidad: estándar ±0,3 %
- Resolución mejor que 0,01°
- Rotación continua sin tope

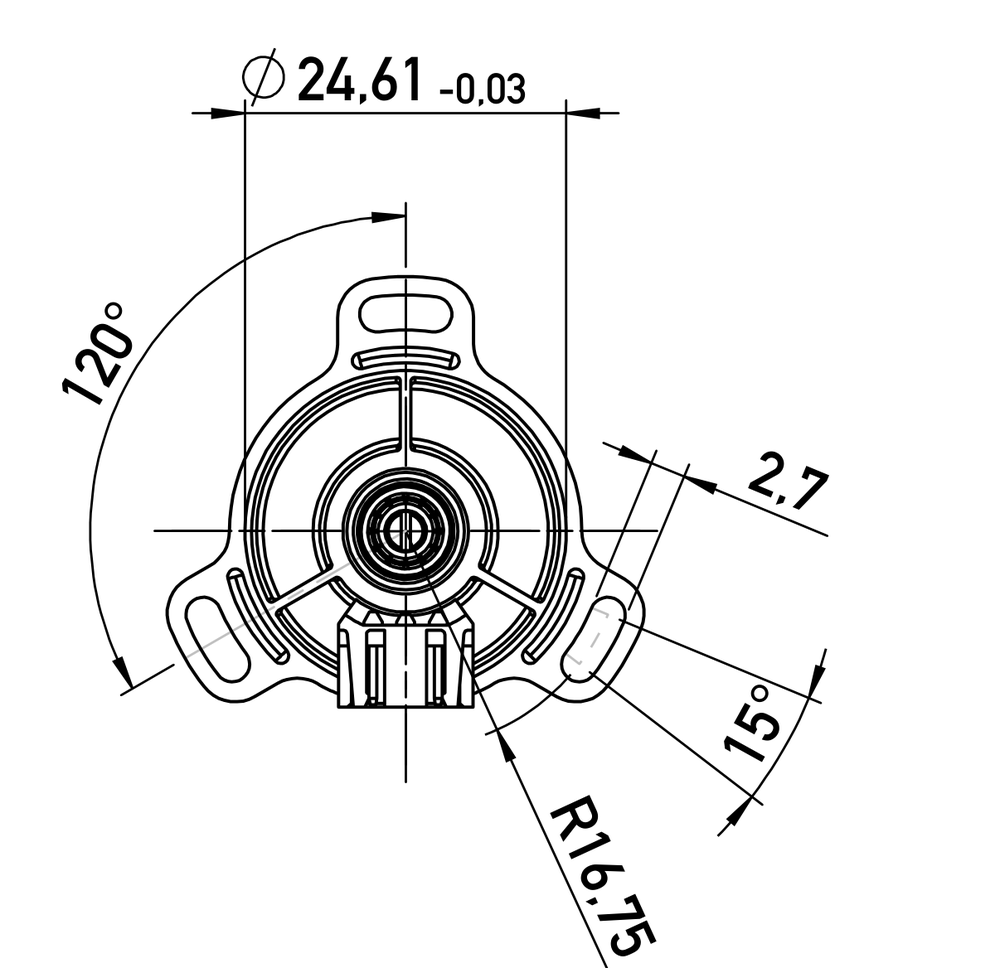

- Brida síncro con 3 placas de montaje
- Conexión por conector de presión integrado
Preguntas técnicas frecuentes
¿Qué se puede conectar al potenciómetro rotativo SP-2500?
Se le pueden conectar juego de cable ZK1-500, acoplamiento de horquilla Z103 G3, indicadores de proceso con display MAP y acondicionadores de señal para señales de salida normalizadas MUP y MUK.
¿Cómo se pide el potenciómetro rotativo SP-2500?
Por ejemplo, SPK2501 A5033 (Art. 400038001) es la versión con 5 kΩ, 335° ±2. SPK2501 A1812 (Art. 400038002) = 1,8 kΩ y 120° ±2.
¿En qué condiciones trabaja el potenciómetro rotativo SP-2500?
Temperatura de trabajo: -40 … +85 °C. Protección: IP 40 (DIN 400 50 / IEC 529).
Propiedades
| Característica | Especificación |
|---|---|
| Datos de medida | |
| Visita mecánica | 360°, continuo |
| Tolerancia de la resistencia | -0 … +40 % |
| Repetibilidade | 0,003 % (0,01°) |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión máx. admisible aplicada | 42 V |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Resistencia de aislamiento (500 VDC, 1 bar, 2 s) | ≥ 10 MΩ |
| Rigidez dieléctrica (50 Hz, 2 s, 1 bar, 500 VAC) | ≤ 100 µA |
| Datos mecánicos | |
| Diámetro da carcasa | Ø 27 mm |
| Vivenda | En dos piezas: carcasa y tapa de plástico resistente a la temperatura |
| Eixo | aceiro inoxidable |
| Rodamentos | aceiro inoxidable |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Conector de presión de 3 polos |
| Fixación | 3 tornillos cilíndricos M2,5 con arandelas |
| Carga admisible en el eje (axial y radial), estática o dinámica | 15 N |
| Par de arranque | ≤ 0,1 Ncm |
| Velocidad angular máx. admisible | 10⁴ rad/s² |
| Peso | 15 g |
| Condicións ambientais | |
| Temperatura de traballo | -40 … +85 °C |
| Vibración | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 11 ms |
| Vida | 50 × 10⁶ movimientos (limitación de los movimientos sobre la zona muerta) |
| Protección | IP 40 (DIN 400 50 / IEC 529) |
