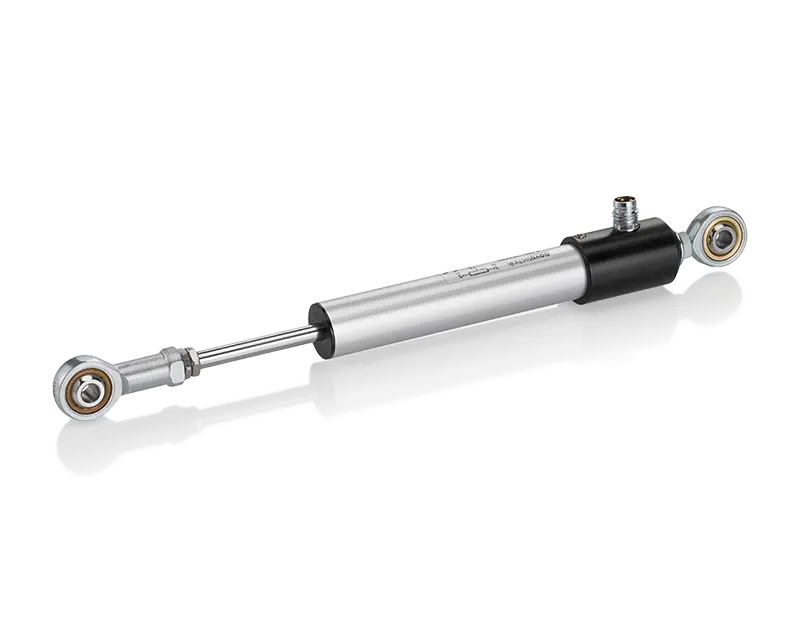

TX2 con articulacións esféricas: sensor de posición lineal potenciométrico de Novotechnik

A montaxe con rótula é especialmente útil cando o sensor precisa ser instalado entre dúas pezas móbiles e poden producirse pequenas variacións de aliñamento durante o movemento.

Maquinaria móbil e industrial

• Medición absoluta da posición e do desprazamento lineal.
• Control de carreira de mecanismos e actuadores.
• Retroalimentación de posición en sistemas automáticos.
• Maquinaria móbil e vehículos industriais.
• Equipos de construción, elevación e movemento de terras.
• Maquinaria agrícola e forestal.

Cilindros e mecanismos articulados

• Medición externa da carreira do cilindro hidráulico.
• Medición da carreira dun cilindro neumático.
• Brazos, palancas e mecanismos articulados.
• Aplicacións con pequenas desalineacións entre os puntos de fixación.

Bancos de probas e sistemas de medición

• Rexistro de posición durante as probas mecánicas.
• Medición conxunta de desprazamento con forza, presión, par ou outras variables.
• Probas dinámicas e movementos repetitivos.
• Verificación de rutas e posicións finais.

A protección IP67 permite que o sensor sexa utilizado en aplicacións expostas a humidade, aceite, po e sucidade, respectando sempre as condicións de instalación indicadas por Novotechnik.

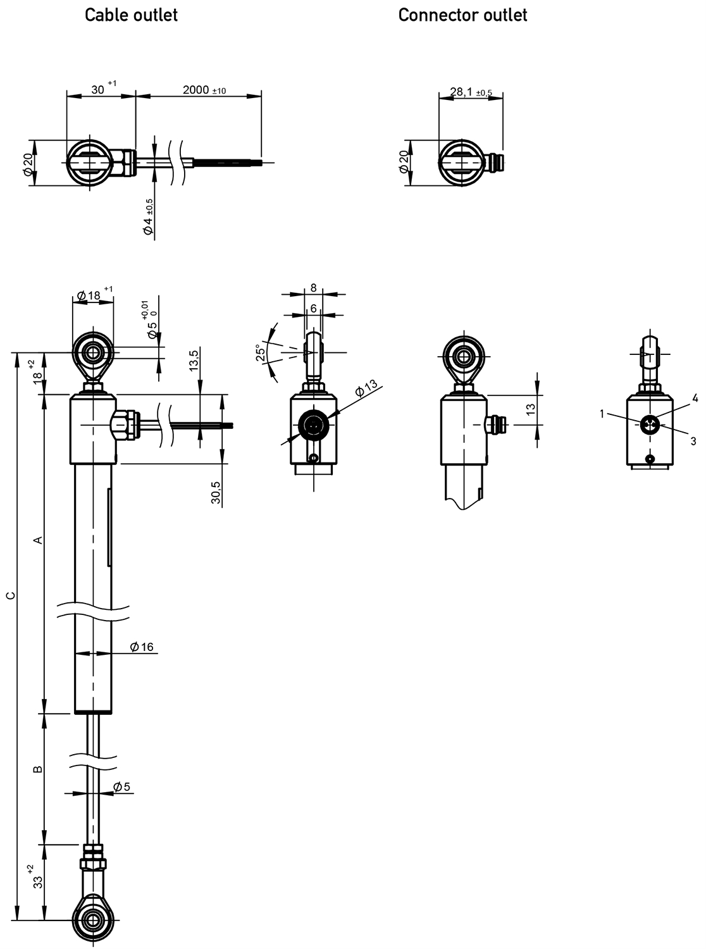

As dúas rótulas da execución 716 Permiten conectar o TX2 directamente entre dous puntos dun mecanismo móbil. Admiten desalineamentos angulares de ata ±12,5°, permitindo que o sensor rastrexe pequenas variacións xeométricas durante o movemento.

Isto é especialmente útil ao medir cilindros, brazos, palancas ou mecanismos articulados onde os puntos de fixación non permanecen perfectamente aliñados ao longo da carreira.

O uso de articulacións de rótula axuda a reducir as cargas laterais transmitidas á hasta e aos seus rolamentos. Non obstante, o sensor debe instalarse de xeito que o movemento principal se produza ao longo do eixe lonxitudinal da hasta.

O TX2 é un transdutor potenciométrico lineal. O seu elemento resistivo feito de plástico condutor actúa como un divisor de tensión e xera un sinal eléctrico proporcional á posición do talo.

A diferenza dun sensor incremental, a posición obtense directamente do valor de saída do potenciómetro. Polo tanto, despois dun corte de enerxía, non hai necesidade de contar pulsos nin realizar unha busca de referencia para recuperar a posición.

O TX2 non inclúe unha saída industrial estándar de 0–10 V ou de 4–20 mA. Cando o sistema de control require un destes sinais, pódese usar un acondicionador de sinal compatible para alimentar o sensor e converter o sinal potenciométrico.

Dependendo da ruta escollida, a resistencia nominal é 1 a 12 kΩ. A corrente recomendada no cursor debe manterse en ≤ 1 µA e a tensión máxima permitida é de 42 V CC.

O TX2 con articulacións de rótula está dispoñible con dúas opcións de conexión eléctrica:

• Código 101: Conector radial M8x1 de 3 polos.
• Código 202: Cable de PUR con blindaxe radial de 2 m.

Asignación de conexións

• Conexión 1: pin 1 / BN – marrón.
• Conexión 4, saída de sinal: pin 4 / WH – branco.
• Conexión 3: pin 3 / GN – verde.

O sinal aumenta cando o vástago se estende e a alimentación positiva está conectada á conexión 3 e diminúe cando o positivo se aplica á conexión 1. A saída de posición obtense na conexión 4.

A referencia completa identifica a ruta, a execución mecánica, o elemento resistivo e o tipo de conexión.

Exemplo: TX2-0200-716-002-101 corresponde a un TX2 de 200 mm, montado mediante dúas articulacións de rótula, cun elemento resistivo linealizado e un conector radial M8x1 de 3 polos. O código de artigo correspondente de Novotechnik é 037108.

• 716: execución con vástago unilateral, protección IP67 e dúas articulacións esféricas premontadas.
• 002: elemento resistivo linealizado.
• 101: Conector radial M8x1 de 3 polos.
• 202: Cable de PUR con blindaxe radial de 2 m.

As referencias completas e os códigos de artigo de Novotechnik para cada xira inclúense na táboa de especificacións desta páxina.
