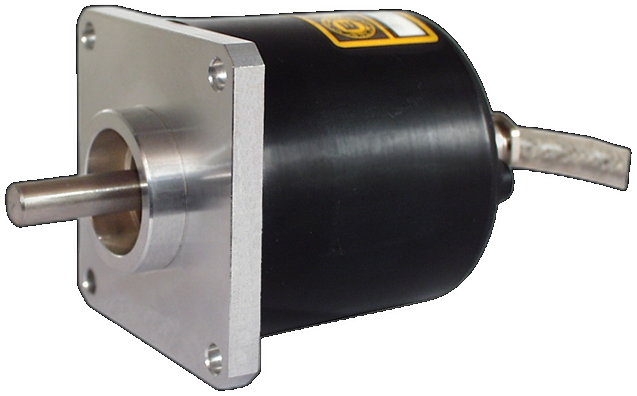

Kodetzaile inkrementalaren kit-a eta kostu baxuko I/63E

Fabrikatzailea: ELCIS kodetzailea
Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkrementalen kit merkea, SENTOREAK

I/63E Kodetzaile Inkrementalen Kit-a kodetzaile oso sendoa da, aplikazio ertain eta astunetarako diseinatua. Bere muntaketa oso erraza da, 25 neurriko kaxa estandarizatua duelako eta brida karratudun konexioa duelako, eta horrek instalazioa optimizatzen du ingurune industrial zorrotzetan.

Aluminiozko oinarriak eta Valox 420 estalkiak iraunkortasuna bermatzen dute. 6000 RPM jarraian onartzen ditu, 18 gcm-ko hasierako momentuarekin. MTTFd altuak, 50G x 11ms-ko talkarekiko erresistentziak eta 12G-ko bibrazioarekiko erresistentziak fidagarritasuna bermatzen dute etengabeko estres mekanikoaren menpe dauden makineria dinamikoetan.

Eraikuntzak ISO 2768-mk neurriak betetzen ditu tolerantziarik gabe. 0 eta 60 °C artean funtzionatzen du eta -30 eta 85 °C arteko biltegiratze-tenperatura-tartea du. Hainbat irteera eskaintzen ditu, NPN, PNP eta Push-Pull barne, kontrol-sistemetan integrazio malgua lortzeko. Eskuragarri... guemisa.es.

Aluminiozko oinarria eta Valox 420 tapa sendotasun mekaniko handiagoa lortzeko.
25eko tamaina estandarizatuko edukiontziarekin brida karratudun konexioak muntaketa azkarra errazten du.
50G x 11ms-ko inpaktu-erresistentzia eta 12G-ko bibrazioa 10 ÷ 2000 Hz-ko maiztasunetan.
120 mA-ko gehienezko kontsumo estandarra, potentzia baxuko lineako kontrolatzaileekin bateragarria.

Maiz egiten diren galdera teknikoak

Zertan bereizten da I/63E modeloa I/58M modelotik?

I/63E Kit eta Low Cost seriekoa da, 25 neurriko kaxa estandarizatua eskaintzen duena, brida karratuzko konexioarekin. I/58M-k normalean neurri eta zehaztapen mekaniko desberdinak ditu beste ELCIS serieekin alderatuta, eta horrek 63E aproposa bihurtzen du muntaketa erraztasuna eta kostu baxua lehenesten diren aplikazioetarako, ingurune ertain eta astunetan sendotasuna galdu gabe.

Zer lerrokatze-neurri hartu behar dira I/63E ardatzerako?

Ø9.52 altzairu herdoilgaitzezko ardatzak gehienez 10 kg-ko karga jasaten du alde bakoitzeko, erradialki edo axialki. Ezinbestekoa da kargak muga hori ez gainditzea barneko zigilatutako errodamenduei kalterik ez egiteko. Gainera, kodetzailea behar bezala lerrokatzea motorrarekin edo ardatzarekin, pultsuen zehaztasuna mantentzeko eta zenbaketa-erroreak saihesteko, bi norabideko aplikazioetan.

Zein konektore eta irteera aukera daude eskuragarri I/63E-rako?

Modeloak irteera konfigurazio ugari eskaintzen ditu, hala nola NPN, PNP, Open Collector, Push-Pull PRO eta 26LS31 edo 88C30 lineako kontrolatzailea. Konexio aukera ugari ere baditu terminal blokeen edo kable muturretako konektoreen bidez, IP65 edo IP66 bezalako industria estandar desberdinetara egokitzeko aukera emanez, sistemaren zigilatze beharren arabera.

Propietateak

Ezaugarria	Zehaztapena
Sentsore mota	Gehigarri
Oinarrizko materiala	Aluminioa
Azaleko materiala	Valox 420
Pisua	570 gramo
Material axiala	Altzairu herdoilgaitza
Ardatzaren diametroa	Ø9.52 mm
Ardatz/erradio bakoitzeko gehienezko karga.	10 kg
Gehienezko RPM jarraitua	6000 bira/min
Hasierako momentua	18 gcm
MTTFd	Altua
Inpaktu-erresistentzia	50G x 11ms
Bibrazio-erresistentzia	12 G (10 ÷ 2000 Hz)
Funtzionamendu-tenperatura	0 ÷ 60 °C
Biltegiratze tenperatura	-30 eta 85 °C artean
Maiztasun maximoa	100 kHz (300 aukera)
