Codificador incremental miniatura I/27L
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental en miniatura, SENSORES

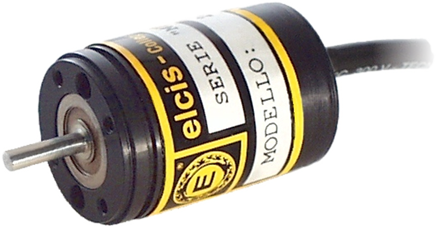

El ELCIS 27L (I/27L) es un encoder incremental miniatura de Ø27 mm con eje macizo de Ø3,17 h7 y carcasa de aluminio anodizado.
Presenta un centrado frontal de Ø25,4 h7 e un eixe de aceiro inoxidable sólido de Ø3,17 h7. Ofrece de 50 a 800 pulsos por revolución cunha resposta de frecuencia máxima de 60 kHz. Compatible con electrónica NPN, PNP, push-pull, controlador 26LS31, controlador 88C30 e TTL 7404, cunha tensión de 5 V ±5 %.
Soporta velocidades de rotación de hasta 6000 rpm continuas (12000 rpm en opción de bajo par), protección de hasta IP65 en el eje y conexión por cable o conectores en cable con salida axial o radial.
- Carcasa Ø27 mmEnvoltura cilíndrica de Ø27 mm e 90 g de peso.
- Eixo miniatura Ø3,17 h7: aceiro inoxidable con centrado frontal Ø25,4 h7.
- Electrónica10 códigos dispoñibles (K, Q, R, P, U, B, H, N, T, C) con saídas NPN, PNP, push-pull, controladores 26LS31, 88C30 e TTL.
- Opcións de rolamentos: rodamentos selados ou de baixo par estándar, IP65.
Preguntas técnicas frecuentes
Cal é o diámetro do eixo do codificador miniatura I/27L?
Ten un eixe sólido de aceiro inoxidable de Ø3,17 h7.

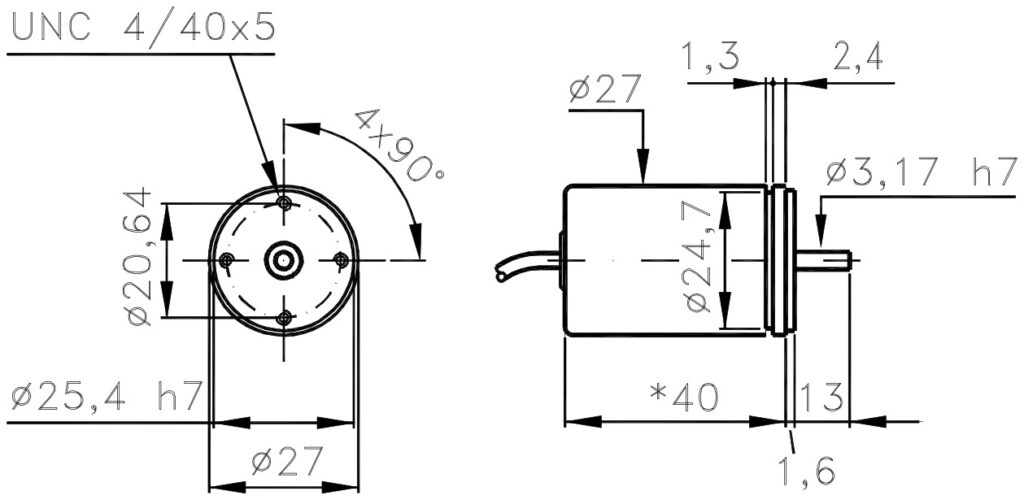

Cales son as principais dimensións mecánicas do modelo I/27L?
Presenta un diámetro de carcasa de Ø27 mm, un centrado frontal de Ø25,4 h7 e un peso de 90 g.
Que saídas electrónicas ofrece?
Admite electrónica NPN, PNP, push-pull, controlador 26LS31, controlador 88C30 e TTL 7404.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | Metal Ø27 mm |
| Peso | 90 g |
| Eixo | Ø3,17 h7 aceiro inoxidable (personalizable baixo petición) |
| carga radial/axial máxima. | 0,4 kg |
| Eléctrico | |
| Protección do lado de saída | Dependendo da conexión: IP00 a IP65 (ver ficha técnica) |
| Alimentación | 5 V ±5 % (ver ficha técnica) |
| Consumo máximo. | 120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición) |
| Impulsos por volta | 50 a 800 |
| Frecuencia máxima. | 60 kHz |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 • Selado IP65 (Z) • Par baixo IP53 (B) |
| RPM continuas máximas | 6000 estándar · 4500 selado · 12000 baixo par (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/27L-500-5-BZ-N-VL-01I27L5005BZNVL01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida axial |
