Encoder absoluto dunha soa volta A/363
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto dunha soa volta, SENSORES

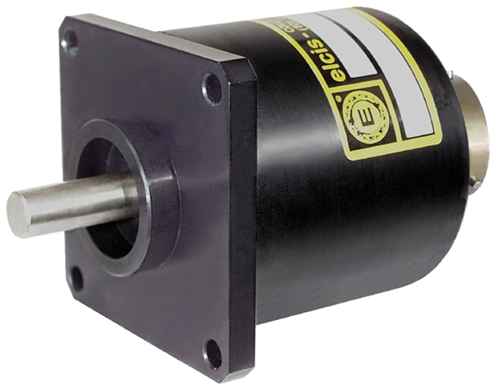

El ELCIS 363 (A/363) es un encoder absoluto monovuelta óptico de 2 a 13 bits, en carcasa metálica con brida de montaje cuadrada, para usos industriales.
Como codificador absoluto óptico dunha soa volta con fonte LED e fototransistores, o A/363 ofrece ata 8192 pasos por revolución (13 bits) en código Gray, binario, de exceso, BCD ou personalizado. A saída é paralela, con opcións para LED de cero, retención e paridade; serie SSI (RS422) en Gray ou de exceso; ou corrente ou tensión analóxica (0–10 V) cunha resolución de 10 bits.

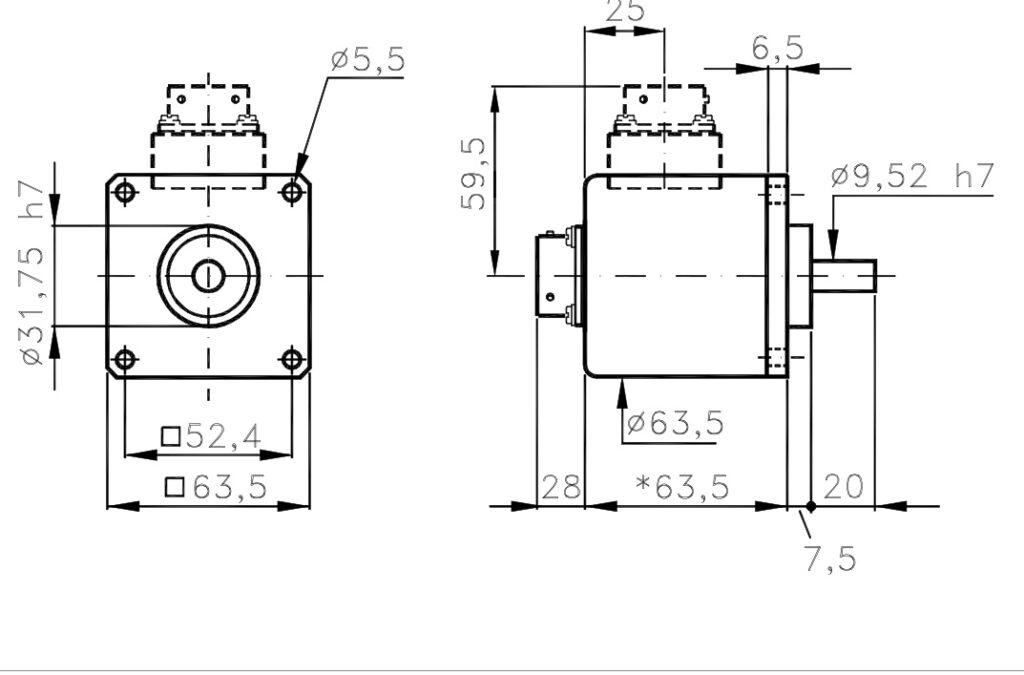

Tiene base y tapa de aluminio anodizado, brida de □63,5 mm y eje de acero inoxidable Ø9,52 h7 para 5 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP65 en el lado del eje (IP66 en versión sellada).
- Resolución de De 2 a 13 bitsata 8192 pasos por volta.
- Cinco rangos de potencia: 5 V e 15 V ±5 %, 8–24 V, 18–28 V e 10–30 V.
- Saída analóxica de 10 bits, na actualidade ou en 0–10 V en 360°.
- Opción de Paridade para a comprobación automática das etapas de saída.
Preguntas técnicas frecuentes
Que resolucións ofrece o A/363 para cada código?
En Gray, Binario e BCD, 8, 16, 32, 64, 128, 256 ou 512 pasos por revolución; en Gray e Binario, tamén 1024, 2048, 4096 ou 8192; en Exceso, Binario e BCD, 10, 100, 500, 1000, 180, 360, 720 ou 900; e en Exceso e Binario, 1440, 1800, 2000, 2880, 3600 ou 4000. Outras resolucións dispoñibles se se solicita.
Que limitacións ten a saída analóxica?
Converte a posición de 10 bits (1024 div/revolución) nunha corrente ou tensión analóxica (0–10 V) para 360° de rotación. Dispoñible só con fonte de alimentación de 15 V ou 18–28 V e resolución de 1024.
Pódese usar a interface SSI con código binario ou BCD?
Non. A saída serie SSI só está dispoñible con código Gray ou Excess.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Brida | Cadrado □63,5 mm |
| Eixo | Ø9,52 h7 aceiro inoxidable (outros diámetros dispoñibles baixo petición) (personalizable baixo petición) |
| carga radial/axial máxima. | 5 kg |
| Par de arranque | 18 gcm estándar · 30 gcm selado · 8 gcm baixo par de torsión |
| vida útil do rodamento | 1,5 × 10⁹ revolucións (1000 rpm, 1/4 de carga máxima) |
| Eléctrico | |
| Interface | Paralelo (estándar) · SSI (RS422) · corrente ou tensión analóxica |
| Protección do lado de saída | IP64 a IP66 segundo a conexión |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máximo. | 200–400 mA segundo o número de bits (personalizable baixo petición) |
| Frecuencia máxima. | 50 kHz (personalizable baixo petición) |
| Códigos de saída | Gris, Binario, Exceso, BCD, Personalizado |
| Resolución máxima. | 8192 pasos/xiro (13 bits) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP65 • Selado IP66 • Baixo par IP53 |
| RPM continuas máximas | 6000 estándar · 3000 selado · 8000 baixo par (intermitente: +30 %) |
| Temperatura de funcionamento/almacenamento | 0 … +70 °C / -30 … +85 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| A/363-B-1024-1828-KP-CM3A363B10241828KPCM3 | Binario · 1024 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 23 pines PT02A16-23P · IP65 · salida axial |
| A/363-G-256-1828-B-CV-R-01A363G2561828BCVR01 | Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/X363-G-360-1828-KP-CM5AX363G3601828KPCM5 | opción personalizada · Gray · 360 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 26 pines PT02A16-26P · IP65 · salida axial |
