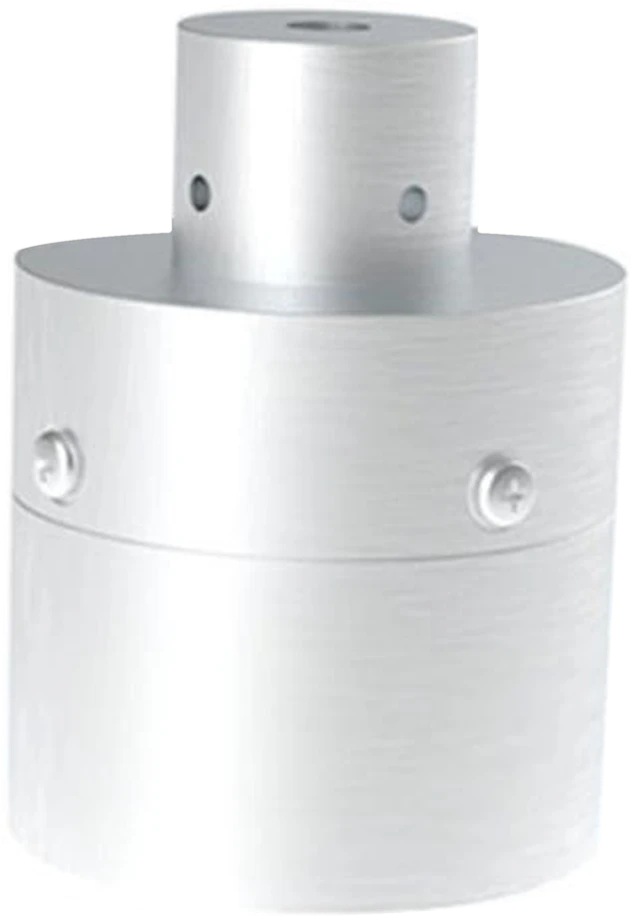

Medidor de campo eléctrico atmosférico AEFM-001

Fabricante: Sensores DPF
Categoría: Meteoroloxía – Climatoloxía, SENSORES, Varios

Para a monitorización e alerta temperá dos raios, o DPF Sensors AEFM-001 é un medidor de campo eléctrico atmosférico que mide en tempo real as variacións do campo eléctrico asociadas á actividade dos raios.

Mide de -100 a +100 kV/m cun tempo de resposta de 3 segundos e transmite o valor da intensidade do campo en V/m, a velocidade de rotación e o nivel de alarma a través de Modbus RS-485. Ten tres limiares configurables: 3, 8 e 10 kV/m por defecto. Cando o campo supera un limiar, o nivel de alarma sobe a 1, 2 ou 3.

Úsase en estacións meteorolóxicas (proporcionando información de referencia para sectores como a aviación e as operacións marítimas), plantas petroquímicas, estacións base de comunicacións, instalacións eléctricas, edificios altos, agricultura e silvicultura. A carcasa está feita de aliaxe de aluminio 6061, mide Ø78 × 105 mm e conéctase cun cable blindado de 4 fíos. Dispoñible en guemisa.es.

Rango de −100 a +100 kV/m cun tempo de resposta de 3 segundos.
3 niveis de alarma con limiares de 3, 8 e 10 kV/m por defecto, modificable mediante Modbus.
Modbus RS-485 con velocidades de 2400 a 115200 e enderezo predeterminado 245.
Consumo de 0,8 W a 12 V e unha vida útil do motor de ata 4000 horas sen sobrecargar nin bloquear.

Preguntas técnicas frecuentes

Como xera o AEFM-001 a alerta de raios?

Compara o campo eléctrico medido con tres limiares, 3, 8 e 10 kV/m por defecto. Cando o campo supera un limiar, o rexistro de nivel de alarma (0x0008) establécese en 1, 2 ou 3. Os limiares modifícanse escribindo nos rexistros 0x000A, 0x000C e 0x000E.

Como lee o campo eléctrico Modbus?

Usando a función 03 no rexistro 0x0006, que son 4 bytes, o valor está en V/m, cun decimal por defecto. O enderezo predeterminado é 245 e a velocidade de transmisión escóllese no rexistro 0x0004, entre 2400 e 115200.

Como conecto o AEFM-001?

Cun cable blindado de 4 fíos: vermello, alimentación; azul, terra; verde, 485B; amarelo, 485A. As especificacións indican 12V CC (0,8W a 12V) e o código de cores do cable, 12~24V CC: confirme con Guemisa antes de facer o pedido.

Propiedades

Característica	Especificación
Extensión
Rango de medición	-100 … +100 kV/m
Precisión	±0,001 % FS.
Tempo de resposta	3 s
Lendo o campo	En V/m, cun decimal predeterminado
niveis de alarma	3 / 8 / 10 kV/m limiares predeterminados e configurables
Alimentación e comunicación
Alimentación	12 V CC 0,8 W a 12 V; 12~24 V CC dependendo do cableado (confirmar con Guemisa antes de facer o pedido)
Comunicación	Modbus RS-485
Enderezo predeterminado	245
velocidade de transmisión	2400 … 115200 2400, 4800, 9600, 19200, 38400 ou 115200
Fío	4 cables blindados: vermello +, azul GND, verde 485B, amarelo 485A
Mecánica e medio ambiente
velocidade de rotación	≥ 50 rpm en funcionamento normal
Vida útil do motor	4000 h como máximo, sen sobrecarga nin bloqueo
Material da carcasa	Liga de aluminio 6061

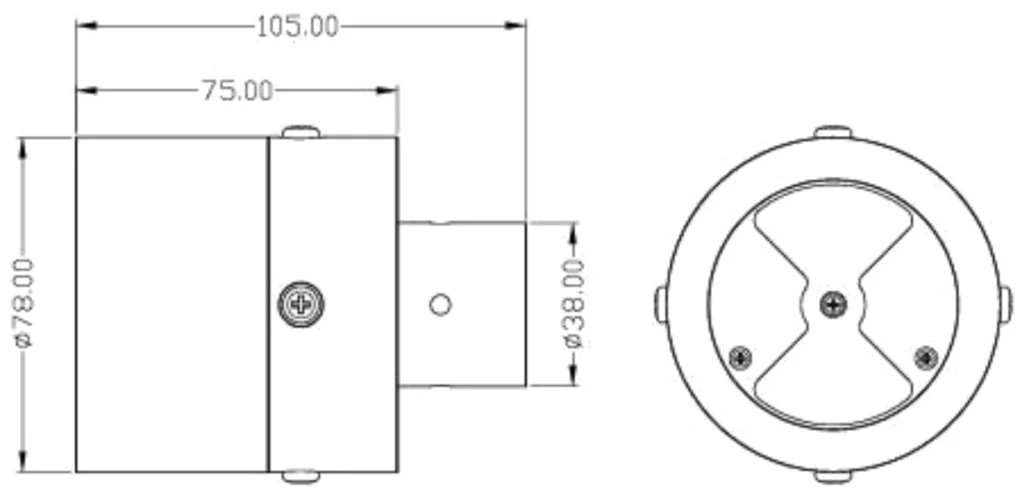

Dimensións	Ø78 × 105 milímetros dimensións 75 mm e Ø38 mm
Instalación	Protexer de impactos, altas temperaturas e conxelación; garantir a estanqueidade
