Codificador incremental para racks I/62C
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para piñón e cremalleira, SENSORES

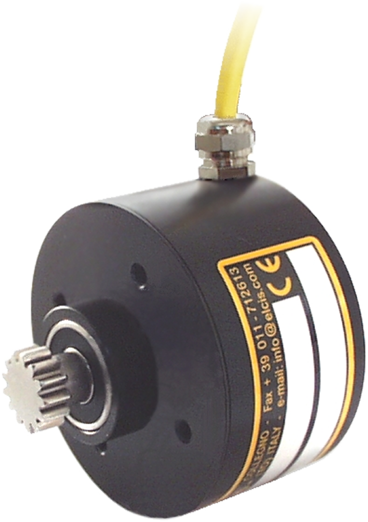

El ELCIS 62C (I/62C) es un encoder incremental con piñón y carcasa Ø62 mm, de 1 a 10000 impulsos por vuelta. Es similar al mod. 172C, pero sin sistema de precarga del piñón.
O I/62C ofrece de 1 a 10 000 pulsos por revolución, unha frecuencia máxima de 60 kHz (100 kHz opcional), electrónica NPN, PNP, push-pull e TTL 7404, controladores 26LS31 e 88C30 e unha saída de onda sinusoidal de 1 Vpp. Está alimentado por unha tensión de entre 5 e 30 V dependendo da versión.
Base y tapa de aluminio anodizado y piñón de acero inoxidable, con piñones de 13, 16 o 34 dientes o eje Ø8. Admite 4 kg de carga radial/axial, trabaja de 0 a +70 °C con protección IP66 en el lado del eje y se conecta por cable de 1 m o con conector en extremo de cable, con salida radial.
- Encoder con piñón, similar ao mod. 172C, sen sistema de precarga do piñón.
- Resolución de 1 a 10000 pulsos por volta e frecuencia ata 60 kHz (100 kHz opcional).
- Piñón de aceiro inoxidable 13, 16 calquera dos dous 34 dentes, ou eixo de Ø8.
- Nutrición De 5 a 30 V dependendo da versión e da electrónica: controladores NPN, PNP, push-pull, TTL 7404, 26LS31 e 88C30 e sinusoidais 1 Vpp.
Preguntas técnicas frecuentes
Que piñóns acepta o I/62C?
Piñón de 13 dentes (B), piñón de 16 dentes (C) ou piñón de 34 dentes (D), ou eixo de Ø8 (A).
Que conexións ofrece?
Cable de 1 m (CV) ou conector de extremo de cable; a saída é radial.
Cal é a frecuencia máxima que admite?
60 kHz como estándar; 100 kHz coa opción V (75 kHz coa opción R).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |

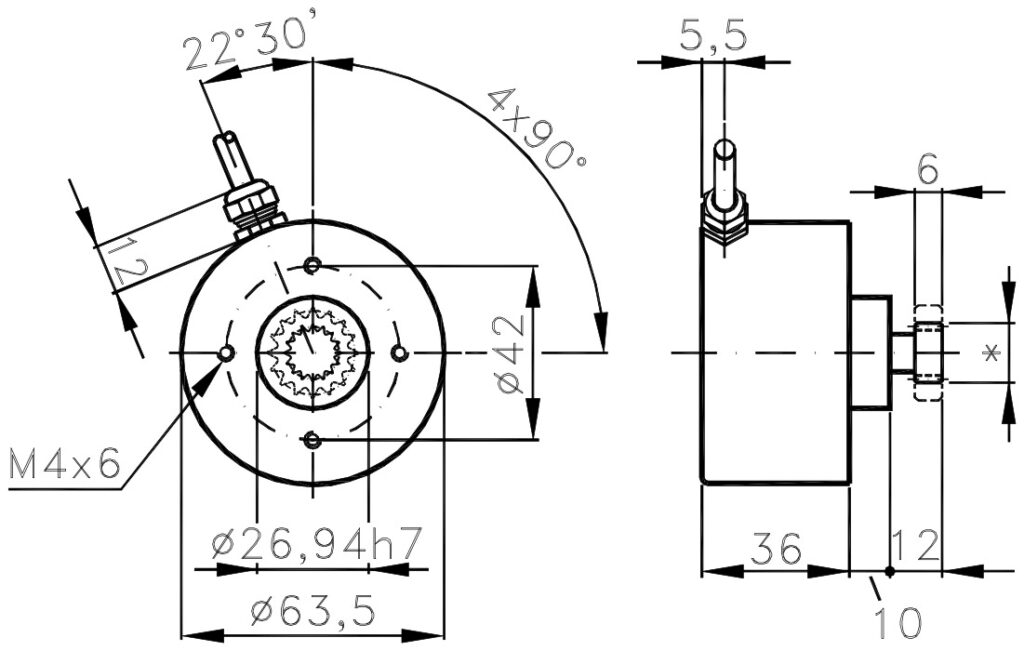

| Vivenda | Ø62 milímetros |
| Peso | 200 g |
| Piñón | Aceiro inoxidable, sen sistema de precarga (ver "Posibles piñóns") |
| carga radial/axial máxima. | 4 kg |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión: IP65 (ver especificacións técnicas) |
| Alimentación | 5–30 V segundo a versión (ver especificacións técnicas) |
| Consumo máximo. | 120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición) |
| Impulsos por volta | 1 a 10000 |
| Frecuencia máxima. | 60 kHz (100 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP66 (sen opcións de selado nin de baixo torque) |
| RPM continuas máximas | 3000 (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 … +85 °C |
