Transductor potenciométrico con rótulas TEX
- Fabricant: Novotechnik
- Catégorie: Déplacement, Potentiomètre linéaire, CAPTEURS, capteurs linéaires potentiométriques, Transducteurs linéaires

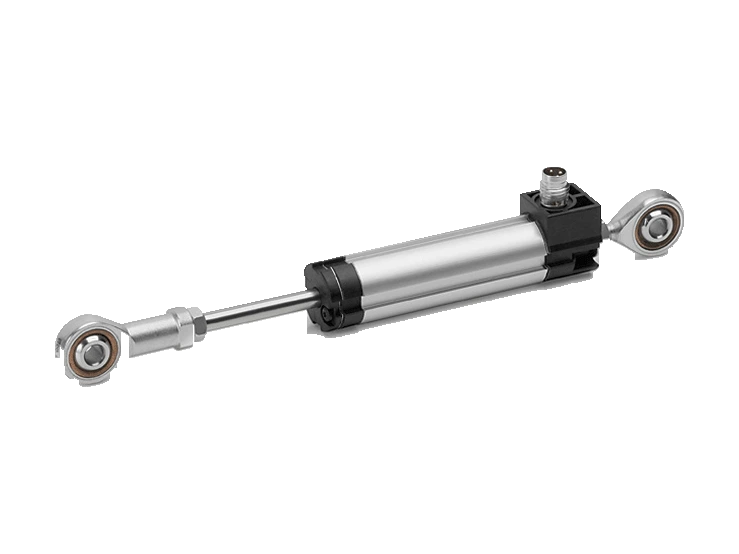

Transductor potenciométrico con rótulas TEX de Novotechnik. Plástico conductor, con carcasa de aluminio anodizado.
Transductor de dimensiones reducidas, que se monta con rótulas. Por la simplicidad del sistema de medida, pasivo y absoluto, el transductor es insensible a las interferencias eléctricas. El valor de medida se conserva aunque falle la alimentación. La conexión eléctrica es por conector radial o por cable radial o axial. Los transductores TEX con y sin retorno elástico, y con brida de fijación, rosca central o placas de brida, tienen sus propias hojas.
Puntos clave
- Dimensiones reducidas
- Protección IP54
- Rótulas sin holgura con un gran ángulo de movimiento libre (hasta ±12,5°)
- Vida de hasta 100 millones de movimientos (según la aplicación)
Questions techniques fréquentes
¿Qué se puede conectar al transductor potenciométrico con rótulas TEX?
Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y accesorios MUP-080, MUP-410, MUP-110, MUP-160, MUK-350 y MAP-4000.
¿Cómo se pide el transductor potenciométrico con rótulas TEX?
El código de pedido tiene 4 casillas: carrera (mm), versión mecánica, versión eléctrica y conexión. Por ejemplo, TEX-0150-415-002-202 es la versión con rango eléctrico definido de 150 mm, rótulas cortas, versión linealizada y cable de 3 hilos apantallado de 2 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el transductor potenciométrico con rótulas TEX?
Temperatura de trabajo: -40 … +85 °C. Protección: IP54.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Description | |
| Logement | Aluminium anodisé |
| Tige | Acero inoxidable AISI 303, 1,4305, giratorio, rosca exterior M5 |
| Montage | Rótulas (modelo estándar: rótulas de acero); opcional: rótulas de acero inoxidable para ambientes corrosivos (kit de conversión, ver accesorios) |
| Palier | Cojinete de deslizamiento |
| élément résistif | plastique conducteur |
| Curseur | Multidedo de metal precioso |
| Connexion électrique | Cable de 3x 0,14 mm² (AWG 26), PVC, apantallado, L = 2 m o 5 m / conector M8x1 de 3 polos |
| Se suministra con | 2 rótulas y 2 contratuercas |
| Datos eléctricos | |
| panneau de sortie | diviseur de tension |
| Tolerancia de la resistencia | ±20 % |
| Répétabilité | ≤ ±0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. Ub | 42 V CC |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| force motrice horizontale | ≤ 3 N (a 20 °C) |

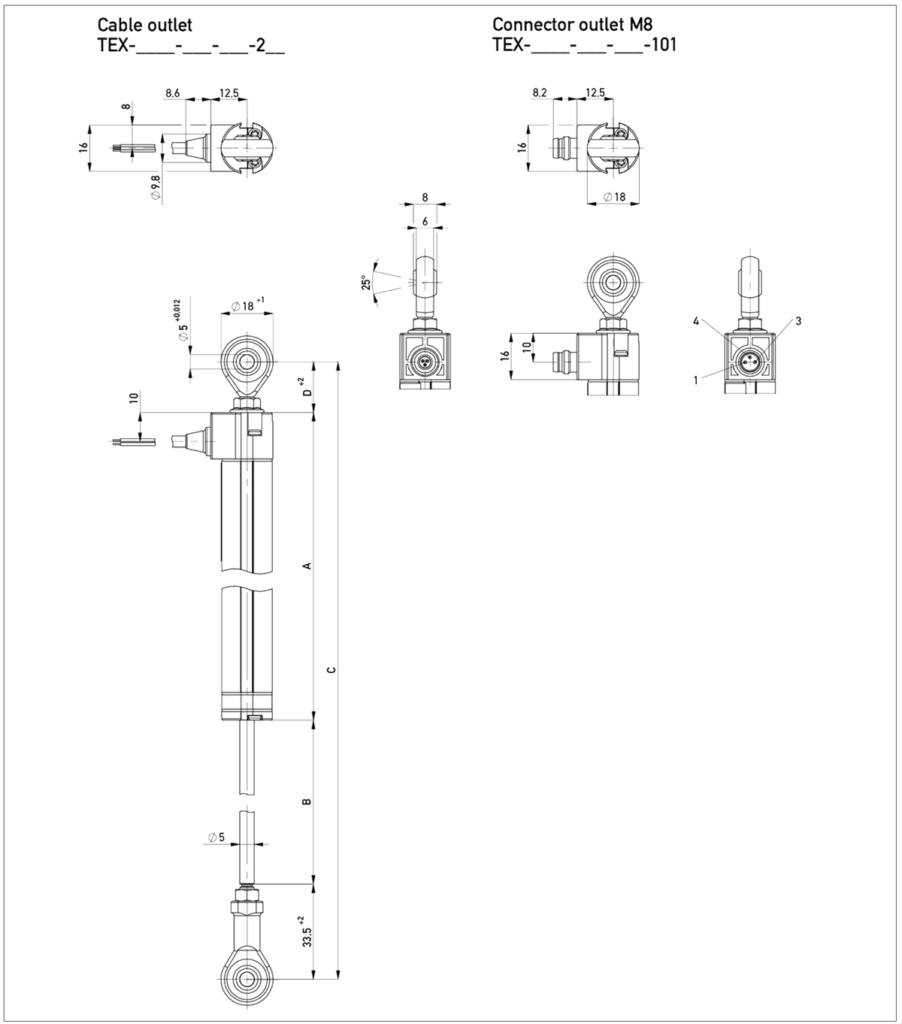

| Distancia mínima entre rótulas, cota C (nominal), modelo corto 415 con cota D = 18 mm | cota A + 51,5 mm |
| Distancia mínima entre rótulas, cota C (nominal), modelo largo 413 con cota D = 25 mm | cota A + 58,5 mm |
| Conditions environnementales | |
| Velocidad máx. de trabajo | 10 m/s |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 |
| Température de travail | -40 … +85 °C |
| Humidité de fonctionnement | 0 … 95 % H.R. (sin condensación) |
| Vie | típ. > 100 millones de movimientos |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Trazabilidad | Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes |
| Conformidad y aprobaciones | CE, UKCA, WEEE |
| Opción | Significado |
|---|---|
| Ejemplo: TEX-0150-415-002-202 = rango eléctrico definido de 150 mm, rótulas cortas, versión linealizada y cable de 3 hilos apantallado de 2 m. | |
| 1 · Rango eléctrico definido (mm) | |
| 0010 … 0300 | Longitudes estándar: 10, 25, 50, 75, 100, 125, 150, 175, 200, 250 y 300 mm; otras longitudes, bajo pedido |
| 2 · Versión mecánica | |
| 413 | Rótulas, versión larga |
| 415 | Rótulas, versión corta |
| 3 · Versión eléctrica | |
| 002 | Linealizada |
| 4 · Conexión eléctrica | |
| 101 | Connecteur M8x1 à 3 pôles |
| 202 | Cable de 3 hilos, apantallado, L = 2 m |
| 205 | Cable de 3 hilos, apantallado, L = 5 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
