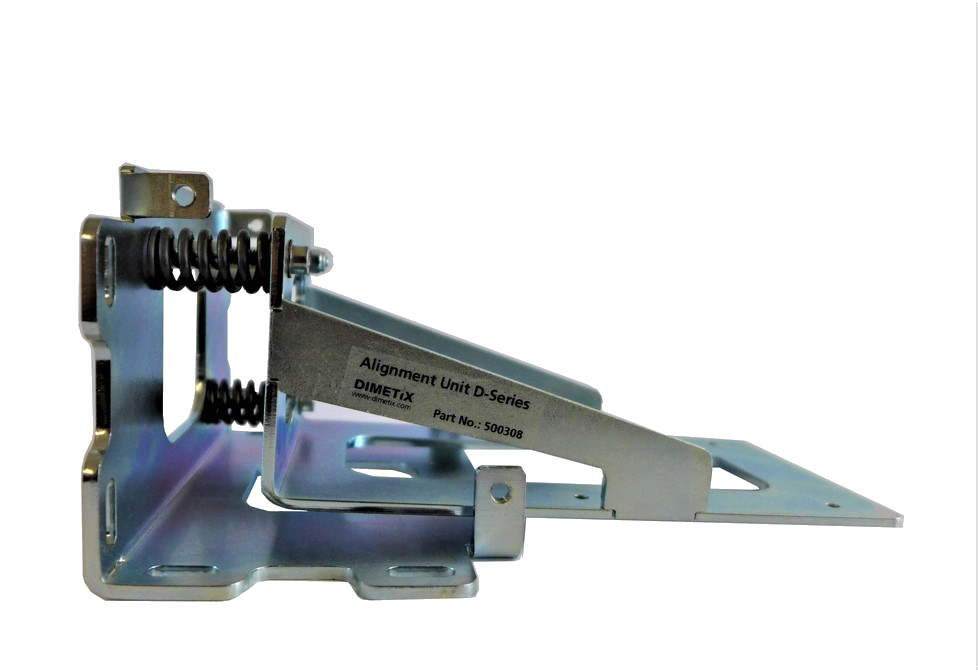

Unité d'alignement de capteur Dimetix

Le Unité d'alignement mécanique Il s'agit du support structurel principal conçu pour garantir l'orientation et l'installation correctes des scanners laser Dimetix série D. Dans les applications de télémétrie industrielle longue portée, où la cible se situe entre 50 et 300 mètres, la stabilité de l'équipement est primordiale. Même de faibles écarts, de l'ordre du millimètre, au niveau de la base de montage entraînent des erreurs de positionnement importantes le long du trajet du faisceau, ce qui peut compromettre la précision du système de contrôle. Ce support constitue la base mécanique essentielle pour corriger et fixer l'angle de mesure avant la mise en service.

Fabriqué en acier zingué haute résistance, cet élément se distingue par sa robustesse et sa capacité à résister aux vibrations mécaniques fréquentes dans les environnements industriels exigeants, tels que les usines, les entrepôts automatisés et les plateformes logistiques. Contrairement aux systèmes de fixation classiques, cet accessoire intègre un système de calibrage par vis de réglage fin, permettant aux techniciens d'effectuer une correction angulaire précise de +/- 4 degrés sur ses deux axes principaux (X et Y). Une fois l'alignement optimal obtenu, le système de serrage maintient la position, empêchant tout déplacement dû à la fatigue de la machine centrale.

La conception de la plateforme garantit une compatibilité totale avec l'ensemble de la gamme actuelle de compteurs Dimetix série D. Les points d'ancrage et les entraxes de perçage ont été standardisés pour s'adapter à toutes les variantes du capteur laser, simplifiant ainsi les procédures d'installation et réduisant la nécessité de gérer un stock important de plaques de montage pour différents modèles. Ce niveau d'intégration facilite le travail du personnel de maintenance lors du renouvellement ou de la mise à niveau de l'instrumentation de l'usine, garantissant une intégration sûre et efficace du capteur.

De plus, la conception du support facilite l'extension ultérieure de l'installation en extérieur ou par mauvais temps. La plaque de base dispose de l'espace et des points d'ancrage nécessaires pour fixer simultanément le couvercle de protection étanche (vendu séparément), intégrant ainsi le laser de mesure et la base de réglage dans un seul bloc. Confier l'installation des télémètres à cette unité d'alignement garantit des performances constantes, minimise les besoins de recalibrage fréquents et assure à la ligne d'automatisation un contrôle de positionnement stable, sûr et parfaitement adapté aux normes B2B.

Caractéristiques techniques et avantages industriels :

• Il permet la correction de l'alignement du faisceau laser au moyen d'un Réglage mécanique fin de +/- 4° sur les deux axes (X et Y).
• Fabrication complète en acier zingué à haute ténacité ce qui minimise la dérive opérationnelle due aux vibrations industrielles.
• Elle garantit une compatibilité structurelle directe et immédiate avec tous les capteurs laser topographiques de la gamme Dimetix série D.
• Assistance recommandée et essentielle pour garantir des lectures stables et fiables dans mesures projetées de longues distances (jusqu'à 300 mètres).
• Il comprend un système d'écrous de blocage et de goupilles qui assure un fixation permanente de l'angle sélectionné éviter un désalignement mécanique à long terme.
• Conception préparée avec des trous d'expansion pour la mise en place du Housse résistante aux intempéries en option du même fabricant.
