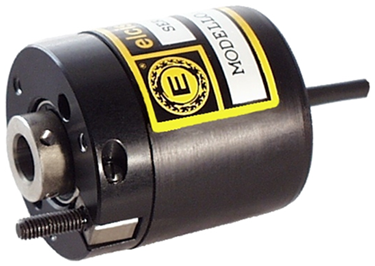

Encodeur incrémental pour moteurs I/38C
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental pour moteurs, CAPTEURS
L'encodeur de moteur incrémental I/38C résout le besoin critique de retour d'information précis dans les petits moteurs à arbres creux, éliminant l'incertitude dans les mesures de position sans nécessiter de couplages externes complexes ni d'adaptateurs supplémentaires.
Construit avec une base et un couvercle en aluminium anodisé, il offre une robustesse mécanique et une sortie Push-Pull compatible avec Line Driver ou TTL, garantissant des signaux propres jusqu'à 60 kHz dans des environnements industriels exigeants et des conditions de fonctionnement difficiles sans dégradation des performances.
Sa conception compacte lui permet de résister à des vibrations de 12 G et à des températures de fonctionnement de 0 à 70 °C, ce qui autorise une installation directe sur les machines lourdes sans adaptateurs supplémentaires ni maintenance fréquente. Une assistance technique est disponible sur [website/link]. guemisa.es.
- Socle et couvercle en aluminium anodisé pour une durabilité mécanique supérieure.
- Sortie push-pull compatible avec les pilotes de ligne ou TTL standard industriels.
- Durée de vie garantie des roulements de 1,5 x 10^9 tours.
- Résistance aux vibrations de 12 G et résistance aux chocs de 50 G dans les applications mobiles.
Questions techniques fréquentes
En quoi le modèle I/38C diffère-t-il du modèle I/E6 ?

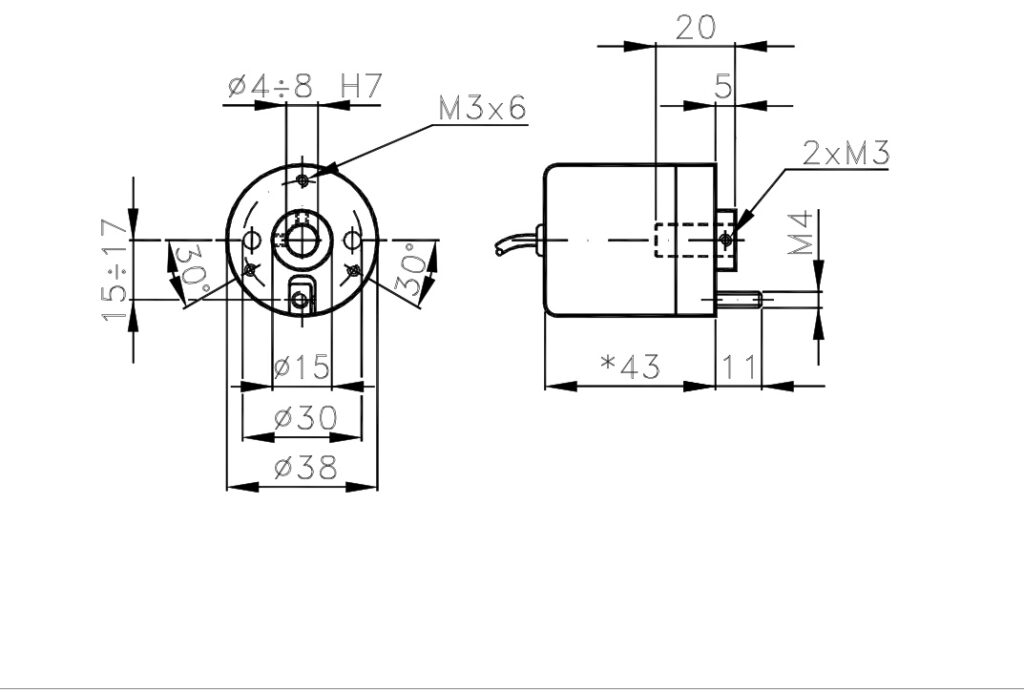

Le codeur I/38C est conçu pour les moteurs à arbre creux de Ø4 à 8 mm et à accouplement tangentiel, tandis que le codeur I/E6 est un codeur standard pour arbres pleins. Tous deux appartiennent à la série 38C, mais diffèrent par leur interface mécanique avec l'arbre.
Quelles précautions d'alignement sont requises pour l'arbre I/38C ?
L'accouplement tangentiel permet une compensation axiale de ±0,2 mm et une compensation radiale de ±0,05 mm. Il est essentiel de veiller à ce que l'arbre creux soit exempt d'obstructions afin de maintenir une tolérance angulaire maximale de ±1° lors de l'installation.
Quels connecteurs et options de sortie sont disponibles pour l'I/38C ?
Des bornes, des connecteurs ou un câblage direct sont disponibles avec les options de sortie NPN, PNP, Push-Pull et TTL. Des versions avec boîtier de connexion ou connecteur d'extrémité sont également disponibles selon la configuration de connexion choisie.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Type de capteur | Incrémental |
| Application principale | Moteurs à arbre creux Ø4-8 mm |
| Alimentation | 5V / 12V / 24V (±5%) |
| Matériau de base | Aluminium anodisé |
| Matériau de couverture | Aluminium anodisé |
| Poids | 180 g |
| Charge radiale/axiale | 1 kg |
| Protection IP (prise) | IP65 |
| Régime moteur continu maximal | 3000 tr/min |
| Couple de démarrage | 30 gcm |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 ÷ 70 °C |
| Fréquence maximale | 60 kHz (Option 100) |
