Potentiomètre linéaire RPC
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, Potentiomètre linéaire, CAPTEURS, capteurs linéaires potentiométriques, Transducteurs linéaires
Le potentiomètre linéaire RPC est un transducteur potentiométrique absolu (analogique) avec un arbre et des guides en acier inoxydable à l'intérieur du boîtier.
La fiche technique en anglais du fabricant indique des applications dans les vérins hydrauliques et pneumatiques, le moulage plastique, l'emballage, les machines textiles, etc. ; la fiche technique en italien mentionne le moulage plastique et les machines à bois, etc. Veuillez confirmer auprès de Guemisa avant de commander. Le raccordement électrique s'effectue via un connecteur pivotant DIN 43650 IP65 – ISO 4400.

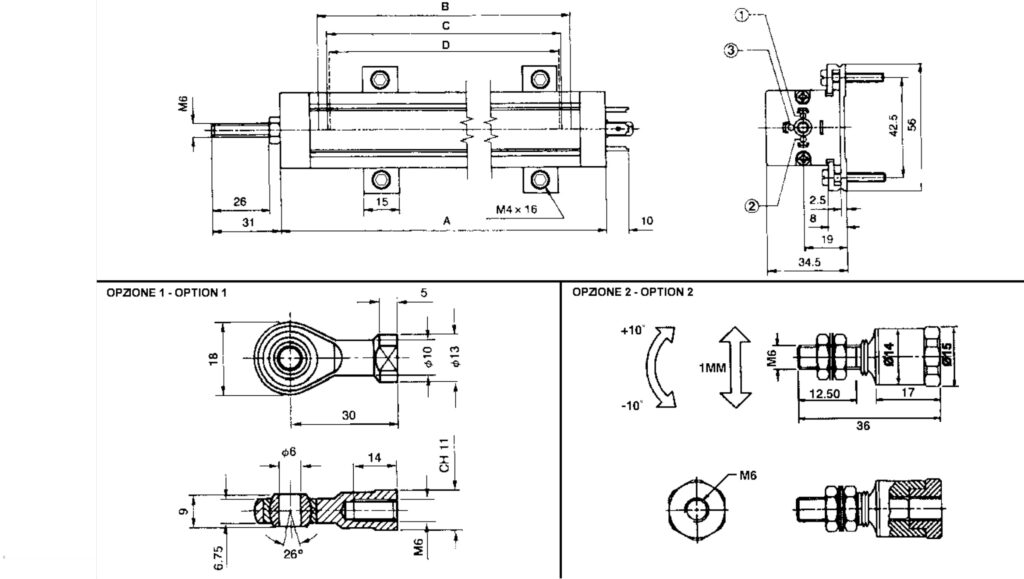

Il est fabriqué avec des courses standard de 50 mm à 900 mm, une linéarité de ±0,05 %, une résolution infinie, des valeurs de résistance de 5 kΩ et 10 kΩ, et des options pour une tête à rotule (option 1), une rotule axiale (option 2) ou une étanchéité IP65 (option 3). Disponible en guemisa.es.
- connecteur réglable DIN 43650 IP65 – ISO 4400.
- Vitesse de fonctionnement maximale de 10 m/s et une durée de vie dépassant 100 × 10⁶ cycles.
- Élément de plastique conducteur avec résolution infinie et la linéarité de ±0,05 %.
- races standard de 50 mm à 900 mm avec des résistances de 5 kΩ et 10 kΩ.
- Options tête rotulienne, joint axial et IP65 étanche.
Questions techniques fréquentes
Quel type de connecteur utilise le potentiomètre linéaire RPC ?
Le raccordement électrique est réalisé à l'aide d'un connecteur réglable conforme à la norme DIN 43650 IP65 – ISO 4400.
Quelles sont les options de montage d'essieu disponibles ?
Tête de rotule (option 1) ou rotule axiale (option 2) ; l'option 3 est la version étanche IP65.
Comment le RPC doit-il être utilisé dans le circuit de mesure ?
Il doit être utilisé comme diviseur de tension avec un courant maximal de 1 µA au niveau du contact du curseur ; si le système connecté nécessite un courant plus élevé, un circuit supplémentaire sera nécessaire.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Coup standard | 50 à 900 mm (voir les spécifications techniques) |
| Fixation | Pieds métalliques mobiles • Rotule en option ou rotule axiale |
| Poids | Selon le tableau des courses (voir les spécifications techniques) |
| Électrique | |
| élément résistif | plastique conducteur |
| Linéarité | ± 0,05 % (voir les spécifications techniques) |
| Résolution et répétabilité | Infini • Répétabilité < ± 0,013 mm |
| Alimentation et consommation | 60 V max. · 3 W à 10 W |
| Courants maximaux. | Curseur ≤ 1 mA (recommandé < 1 µA) · Résistance ≤ 10 mA |
| Isolement et régularité | Courant résiduel < 5 µA à 500 V (1 min) · Régularité < ± 0,1 % par rapport à la tension d'entrée |
| Protection et environnement | |
| Protection | norme IP60 · Étanchéité IP65 |
| Vitesse et force de démarrage | Vitesse maximale 10 m/s • Force de traction ≤ 2 N (standard) • ≤ 10 N (scellé) |
| Impact et vibrations | Impact 10 G • Vibration 40 G |
| Durée de conservation | > 100 × 10⁶ cycles |
| Températures | Température de fonctionnement : -30 … +100 °C • Stockage : -50 … +120 °C |
| Autres fonctionnalités | |
| Connexion électrique | Connecteur réglable DIN 43650 IP65 – ISO 4400 |
