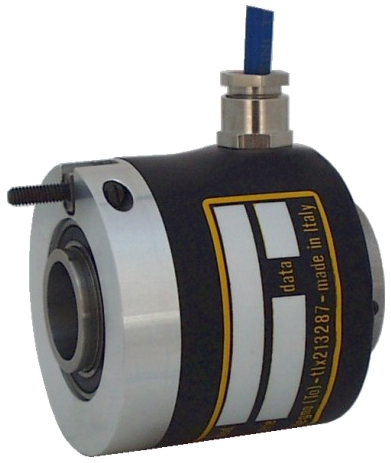

Encodeur incrémental pour moteurs I/59MA
Eje pasante Ø15, 16 o 20 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Acoplamiento tangencial interno
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental pour moteurs, CAPTEURS
El ELCIS 59MA (I/59MA) es un encoder incremental de Ø59 mm, con eje pasante, acoplamiento tangencial interno y de 1 a 3600 impulsos por vuelta. Es apto para su uso en motores.

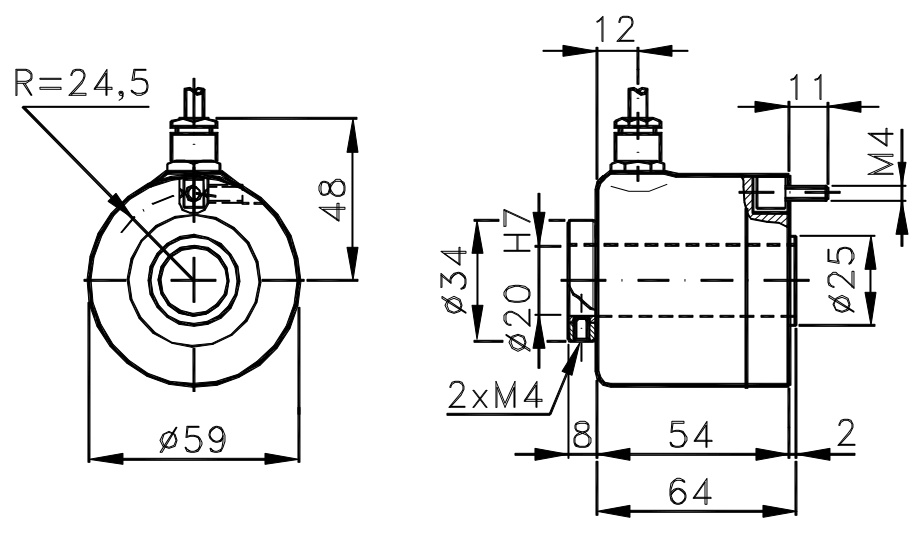

Le socle est en aluminium et le couvercle en aluminium anodisé, pour un poids de 340 g. L'arbre traversant est en acier inoxydable, disponible en diamètres de 15, 16 et 20 mm (autres diamètres sur demande), et supporte une charge radiale/axiale maximale de 8 kg. La compensation d'accouplement maximale est de ±0,2 mm axiale, ±0,05 mm radiale et ±1° angulaire.
Ofrece de 1 a 3600 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), versiones M, B, BZ y MZ y electrónicas NPN, PNP, push-pull, TTL y line driver (26LS31, 88C30). La protección es IP64 en el lado del eje (IP65 sellado, IP53 bajo par) e IP65 en la salida por cable CV, siempre radial. La fuente luminosa es un LED con vida útil ≥ 100000 h.
- arbre traversant fabriqué en acier inoxydable de Ø15, Ø16 ou Ø20 mm (H7).
- Couplage tangentiel interne: compensation axiale max. ±0,2 mm, compensation radiale ±0,05 mm et compensation angulaire ±1°.
- Trois exécutions successives (côté arbre) : standard IP64 et 6000 tr/min, étanche IP65 et 3000 tr/min, faible couple IP53 et 8000 tr/min.
- Électronique: NPN, PNP, push-pull, TTL et pilote de ligne 26LS31 ou 88C30, de 1 à 3600 imp/v.
Questions techniques fréquentes
Quel arbre et quel accouplement utilise l'encodeur I/59MA ?
Arbre traversant en acier inoxydable de Ø15, Ø16 ou Ø20 mm et accouplement tangentiel interne, avec compensation axiale max. ±0,2 mm, compensation radiale ±0,05 mm et compensation angulaire ±1°.
Quel est le niveau de protection du I/59MA ?
Côté arbre, l'indice de protection est IP64 en version standard, IP65 en version étanche (option Z) et IP53 en version à faible couple (option B). La sortie du câble CV est IP65.
Quelles sont les sorties électroniques offertes par l'I/59MA ?
Pilote de ligne standard NPN, NPN et PNP (également à collecteur ouvert), push-pull, push-pull pro, TTL 7404 et 26LS31 ou 88C30 ; X est une option personnalisée.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium (base) y aluminio anodizado (tapa) |
| Poids | 340 g |
| Axe | Arbre traversant Ø15÷20 mm (H7) en acero inoxidable (personalizable bajo pedido) |
| charge axiale/radiale maximale. | 8 kg |
| Durée de vie des roulements | 1,5 × 10⁹ révolutions |
| Électrique | |
| Protection côté sortie | Selon le raccordement : câble CV IP65 |
| Alimentation | 5÷30 Vcc (conformément au code de l'énergie) |
| Consommation maximale. | 120 mA (standard) / 180 mA (driver de ligne) (personnalisable sur demande) |
| Impulsions par tour | 1 à 3600 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | Norme IP64 / Étanchéité IP65 / Faible couple IP53 |
| régime maximal continu | 6000 tr/min (standard) / 3000 tr/min (scellé) / 8000 tr/min (faible couple) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 ÷ +70 °C (personnalisable sur demande) |
| Référence | Configuration |
|---|---|
| I/59MA-1000-5-BZ-N-CV-RI59MA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-5-BZ-N-CV-RI59MA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-5-BZ-N-CV-RI59MA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-5-BZ-N-CV-RI59MA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-5-BZ-N-CV-RI59MA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-5-BZ-N-CV-RI59MA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-824-BZ-B-CV-RI59MA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-824-BZ-B-CV-RI59MA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-824-BZ-B-CV-RI59MA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-824-BZ-B-CV-RI59MA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-824-BZ-B-CV-RI59MA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-824-BZ-B-CV-RI59MA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-1828-BZ-B-CV-RI59MA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-1828-BZ-B-CV-RI59MA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-1828-BZ-B-CV-RI59MA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-1828-BZ-B-CV-RI59MA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-1828-BZ-B-CV-RI59MA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-1828-BZ-B-CV-RI59MA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-1030-BZ-B-CV-RI59MA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-1030-BZ-B-CV-RI59MA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-1030-BZ-B-CV-RI59MA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-1030-BZ-B-CV-RI59MA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-1030-BZ-B-CV-RI59MA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-1030-BZ-B-CV-RI59MA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-5-BZ-B-CV-RI59MA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-5-BZ-B-CV-RI59MA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-5-BZ-B-CV-RI59MA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-5-BZ-B-CV-RI59MA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-5-BZ-B-CV-RI59MA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-5-BZ-B-CV-RI59MA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
