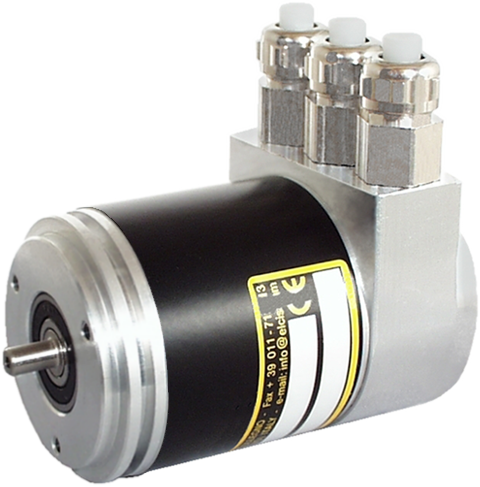

Encodeur de bus de terrain absolu A/958SC
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Bus de terrain à codeur absolu, CAPTEURS
L'A/958SC est un codeur absolu compact doté d'une bride de 58 mm et d'un boîtier robuste, avec une interface CANopen. Il se monte de type servo à l'aide de clips ou de vis frontales et offre une haute résolution pour un excellent rapport qualité/prix.
L'A/958SC est un codeur absolu monotour ou multitour doté d'une interface CANopen/CAN (C2) ou CAN fibre optique (CF) et d'un émetteur-récepteur CAN ISO 11898, avec une vitesse de transmission jusqu'à 1 Mbaud. Il permet de sélectionner 4096, 8192, 16384, 32768 ou 65536 pas par tour et 1, 4096 ou 16384 tours, avec un codage binaire maximal de 30 bits. Il intègre deux LED d'état et utilise la technologie CMS.

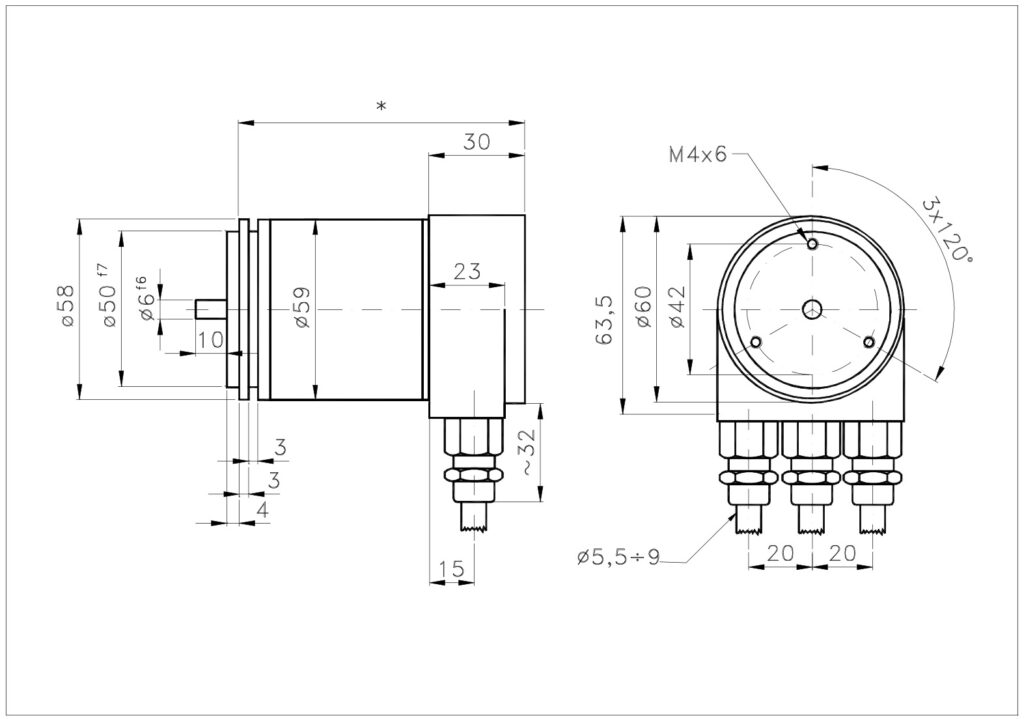

Fabriqué avec un boîtier en aluminium de Ø58 mm et un arbre en acier inoxydable Ø6 f6 (Ø10 en option), il supporte des charges radiales et axiales de 40 et 110 N. Il offre une protection IP64 côté arbre (IP66 en version étanche), résiste aux chocs de 30 G et aux vibrations de 10 G, et fonctionne de -40 à +85 °C. Disponible en guemisa.es.
- Interface CANopen / CAN (C2) ou Fibre optique CAN (CF) jusqu'à 1 MBaud.
- Résolution jusqu'à 16 bits par tour et 30 bits dans 16384 tours.
- Émetteur-récepteur CAN ISO 11898 et 2 LED de l'état.
- Nutrition 10–30 V CC avec une consommation maximale de 2,5 W.
Questions techniques fréquentes
Quelles résolutions et quels temps au tour peuvent être configurés pour l'A/958SC ?
Il vous permet de choisir 4096, 8192, 16384, 32768 ou 65536 pas par révolution et 1, 4096 ou 16384 révolutions, avec une résolution maximale de 30 bits à 16384 révolutions.
Quels paramètres sont programmables dans l'interface CANopen ?
Sens de rotation (complémentaire), résolution par tour, résolution totale, valeur prédéfinie, cames, 2 interrupteurs de fin de course, vitesse, débit en bauds et identifiant CAN, et mode de transmission : mode interrogé, mode cyclique, mode synchrone ou mode cos.
Quelles connexions sont disponibles ?
Couvercle de connexion IP65 (3PG), couvercle de connexion IP65 + LED (3PG-D), couvercle de connexion en acier inoxydable IP65 (3PG-VA), couvercle de connexion à 2 fils IP65 (2M20), connecteur rond à 5 broches IP65 (1BW), deux connecteurs ronds à 5 broches IP65 (2BW) et connecteur à fibre optique (1HW).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Logement | Aluminium (options personnalisées disponibles sur demande) |
| Poids | 550 g tour simple · 600 g tours multiples |
| Axe | Ø6 f6 acier inoxydable (Ø10 en option) |
| charge radiale/axiale maximale. | 40 / 110 N |
| Protection côté sortie | IP65 selon la connexion |
| protection latérale de l'essieu | Norme IP64 · Étanchéité IP66 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30G (11 ms) 10G (10–1000 Hz) |
| Alimentation électrique / consommation maximale. | 10–30 V CC · 2,5 W |
| Fréquence de passage LSB | 800 kHz |
| Température de fonctionnement/stockage | -40 … +85 °C / -40 … +85 °C |
| Code de sortie | Binaire |
| Précision de la division | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Résolution maximale. | 16 bits/tour · 30 bits en 16 384 tours |
| Interface | CANopen / CAN (C2) · Fibre optique CAN (CF) · max. 1 MBaud |
