Volant électronique WE110
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, CAPTEURS, Volants électroniques

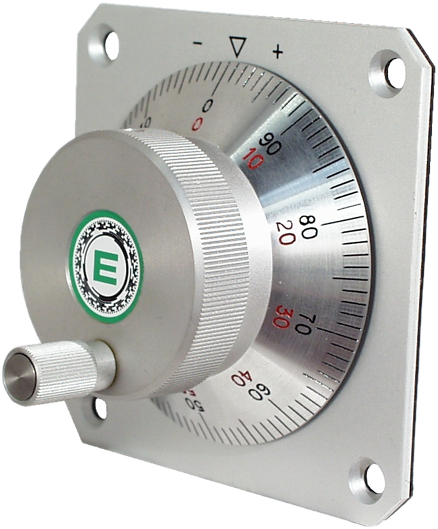

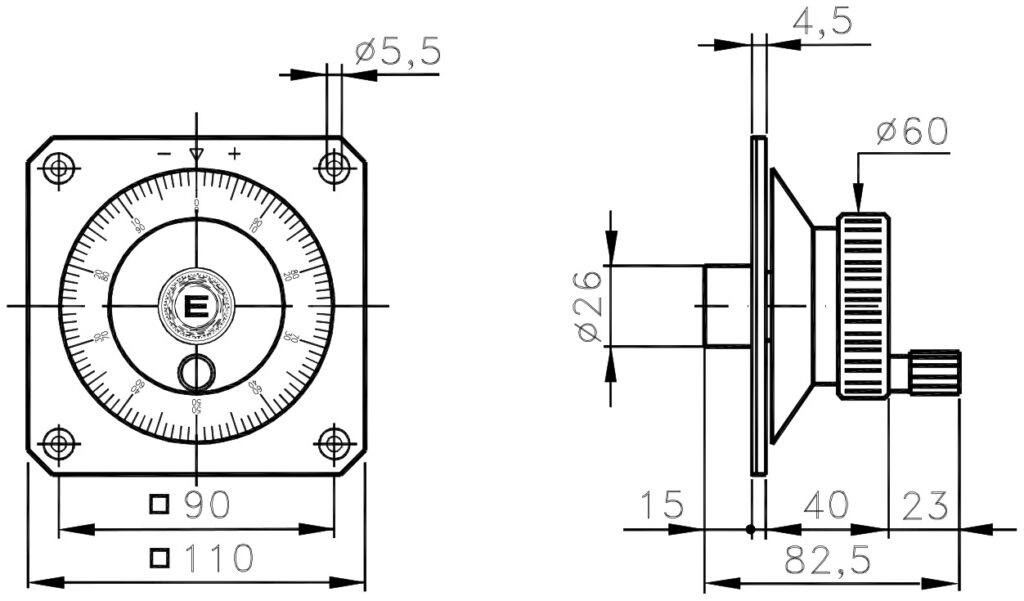

Volant électronique pour panneau, adapté à une utilisation en CNC, sans projection à l'arrière de la commande.
Le WE110 est doté d'un boîtier, d'un couvercle et d'un bouton de commande en aluminium anodisé, ainsi que d'un axe en acier inoxydable. Il délivre 100 impulsions par tour avec verrouillage à chaque étape.
Il comporte dix étages de sortie électroniques (NPN, PNP, push-pull et pilotes 26LS31 et 88C30) et des alimentations de 5 V ±5 V (%), 8–24 V, 18–28 V, 8–15 V, 12 V ±5 V (%) et 24 V ±5 V (%). Le raccordement s'effectue via un boîtier de connexion Phoenix MS (IP00, sortie axiale). Disponible en guemisa.es.
- Sans projection sur le dos de la commande.
- Résolution standard de 100 impulsions par tour avec verrouillage à chaque étape.
- Boîtier, couvercle et télécommande de aluminium anodisé, avec un arbre en acier inoxydable.
- Connexion via Boîtier terminal Phoenix MS.
- La vie en rotation ≥ 1 000 000 heures a 200 tr/min et protection IP64 du côté de l'essieu.
Questions techniques fréquentes
Quelle caractéristique de design se distingue sur le volant WE110 ?
Selon le fabricant, il n'y a aucune saillie à l'arrière du bouton.
Quelles sorties électroniques et alimentations prend-il en charge ?
Il prend en charge les transistors NPN, NPN à collecteur ouvert, PNP, PNP à collecteur ouvert, les étages push-pull et les pilotes 26LS31 et 88C30. Les alimentations disponibles sont : 5 V ±5 Ω (%), 8–24 V, 18–28 V, 8–15 V, 12 V ±5 Ω (%) et 24 V ±5 Ω (%) (15 Vcc max. avec le pilote 88C30).
Comment s'effectue le raccordement électrique ?
Via le boîtier de raccordement Phoenix MS, avec protection IP00 côté sortie et IP64 côté arbre.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium anodisé |
| Couverture | Aluminium anodisé |
| Axe | Acier inoxydable |
| Poids | 650 g |
| Couple de démarrage | 0,12 Nm |
| Électrique | |
| Protection côté sortie | IP00 (Boîtier terminal Phoenix MS, voir page 2) |
| Consommation maximale. | 80 mA pilote de ligne standard de 150 mA |
| Impulsions par tour | 100 standard (avec verrouillage à chaque étape) |
| Protection et environnement | |
| protection latérale de l'essieu | IP64 |
| Durée de vie en rotation à 200 tr/min | ≥ 1 000 000 h |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C |
| Température de stockage | -30 … +85 °C |
| Autres fonctionnalités | |
| Télécommande et disque gradué | Aluminium anodisé |
