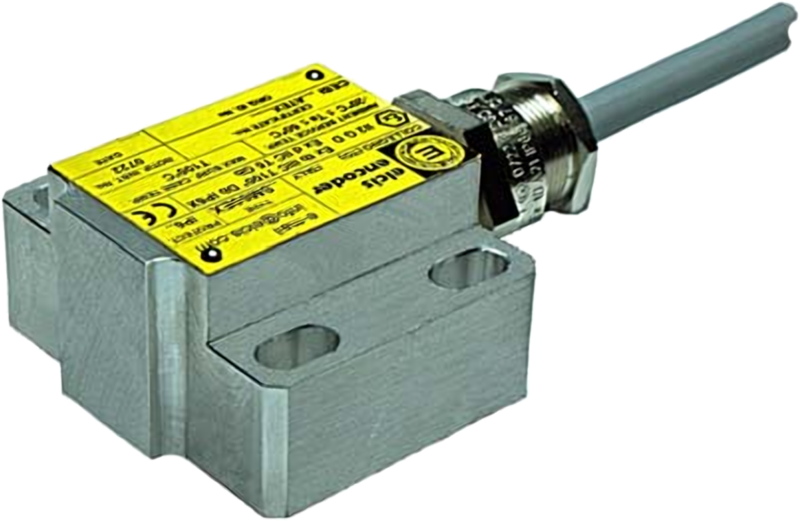

Encodeur sans contact ATEX SM60EX
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental antidéflagrant ATEX, Encodeur magnétique incrémental, CAPTEURS
Le SM60EX est une tête de lecture magnétique antidéflagrante non amplifiée, destinée à être utilisée avec des amplificateurs de la série EM et des anneaux magnétiques de la série AM, marqués II 2 G Ex d IIC T6/T5 Gb et D Ex tb IIIC T85°C/T100°C Db IP66.
Il est fourni avec un boîtier en aluminium (245 g) ou en acier inoxydable AISI 303, mesure 60 × 50 × 31,5 mm et bénéficie d'une protection IP66. La distance jusqu'à l'anneau AM est de 1 à 1,9 mm, le pas magnétique standard est de 5 mm et l'alimentation est de 5 à 5,5 V.
Les deux documents ELCIS diffèrent quant aux performances du signal : la brochure ATEX indique 300 kHz et une amplitude sinusoïdale de 50 à 80 mV ; la fiche technique indique 1 MHz et une amplitude crête à crête de 80 à 100 mV. Veuillez confirmer auprès de Guemisa avant de commander. Limitations ATEX : câble pour une température minimale de 100 °C en connexion permanente, vis de montage de classe 8.8 minimum, raccordement dans une boîte de jonction Ex ou hors atmosphère potentiellement explosive, et longueur maximale du câble de 10 m. Disponible en guemisa.es.
- Tête magnétique antidéflagrante pour Zones 1, 2, 21 et 22 (gaz G et poussière D).
- Marqué II 2 G Ex d IIC T6/T5 Gb et D Ex tb IIIC T85°C/T100°C Db IP66.
- Certificat CESI12ATEX052X (avec X(conditions particulières d'utilisation en toute sécurité) et notification CESI02ATEX138Q.
- Câble 100 °C min. vis de qualité fixées de façon permanente 8.8 longueur minimale et maximale du câble 10 m.
- résistance aux chocs 50 G × 11 ms vibrations déjà 12 G (10–2000 Hz).
Questions techniques fréquentes
Quel marquage ATEX possède le SM60EX ?
II 2 G Ex d IIC T6 Gb et D Ex tb IIIC T85°C Db IP66 (classe T6), ou II 2 G Ex d IIC T5 Gb et D Ex tb IIIC T100°C Db IP66 (classe T5), conformément aux normes EN 60079-0, EN 60079-1 et EN 60079-31.
Dans quelles zones peut-il être installé et que signifie le « X » sur le certificat ?
Zones 1, 2, 21 et 22 sous le certificat CESI12ATEX052X. Le « X » indique des conditions d’utilisation sûres particulières spécifiées dans l’annexe du certificat.
Quelles sont les limitations ATEX de l'installation ?
La tête est fournie avec un câble adapté à une température minimale de 100 °C, raccordé en permanence. Un raccordement approprié de l'extrémité libre doit être prévu. Les vis de fixation doivent être de classe 8.8 ou inférieure. Le raccordement doit être effectué dans une boîte de jonction Ex ou hors atmosphère potentiellement explosive. Longueur maximale du câble : 10 m.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium ou acier inoxydable (AISI 303) |
| Poids | ~ 245 g (Au) |
| Électrique | |
| Alimentation | 5 – 5,5 V |
| panneau de sortie | 50 – 80 Tension sinusoïdale de 300 kHz et de 50 à 80 mV (brochure ATEX) ; amplitude crête à crête de 80 à 100 mV (fiche technique). (Les deux documents ELCIS diffèrent : la brochure ATEX indique 300 kHz et une tension sinusoïdale de 50 à 80 mV ; la fiche technique indique 1 MHz et une amplitude crête à crête de 80 à 100 mV. Veuillez confirmer auprès de Guemisa avant de commander.) |
| Fréquence maximale. | 300 kHz (Brochure ATEX) ; 1 MHz (fiche technique) (Les deux documents ELCIS diffèrent : la brochure ATEX indique 300 kHz et une tension sinusoïdale de 50 à 80 mV ; la fiche technique indique 1 MHz et une tension crête à crête de 80 à 100 mV. Veuillez vérifier auprès de Guemisa avant de commander.) |
| Protection et environnement | |
| Degré de protection | IP66 |
| résistance aux chocs | 50 G × 11 ms |
| Résistance aux vibrations | 12 G (10 – 2000 Hz) |
| Température ambiante | (T5) -20 à +75 °C ; (T6) -20 à +60 °C |
| Autres fonctionnalités | |

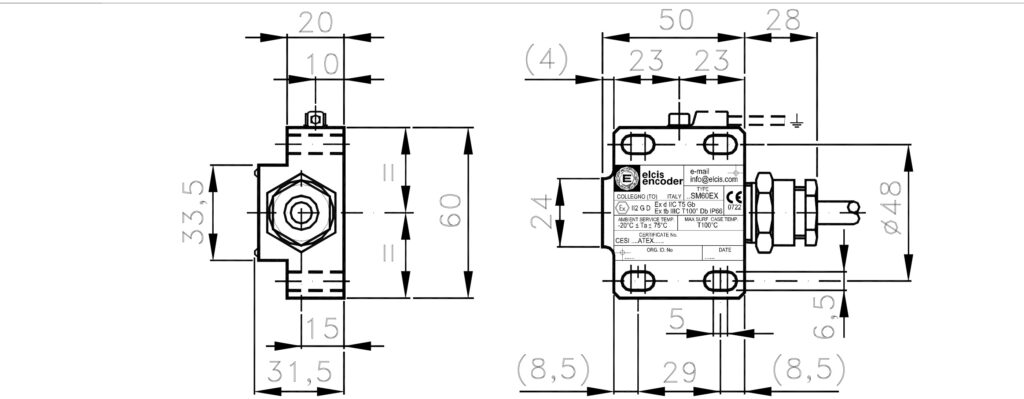

| Dimensions | 60 × 50 × 31,5 mm |
| certificat d'examen de type | CESI12ATEX052X |
| Notification | CESI02ATEX138Q |
| Séparation de lecture | 1 – 1,9 mm |
| Marche magnétique | 5 mm (standard) ; autres disponibles sur demande |
| Dissipation maximale. | 100 mW |
