Volant électronique VF45
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, CAPTEURS, Volants électroniques

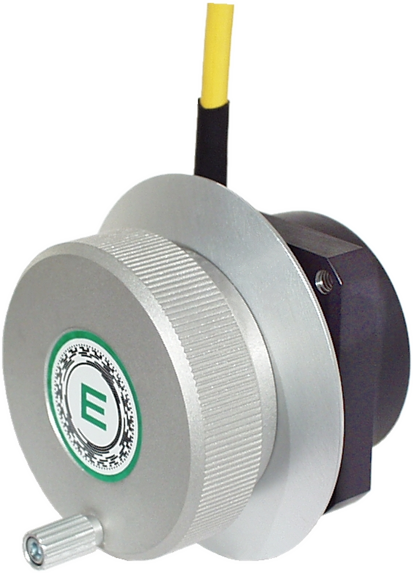

Roue électronique plate □45 mm pour panneau, avec commande d'embrayage et résolutions jusqu'à 2500 divisions par tour.
Le rabot VF45 est doté d'un boîtier, d'un couvercle et d'un bouton de commande en aluminium anodisé, ainsi que d'un axe en acier inoxydable. Sa commande par embrayage offre une résolution de 1 à 2 500 impulsions par tour. Le rabot a un diamètre de 45 mm et pèse 280 g.
Il comporte dix étages de sortie électroniques (NPN, PNP, push-pull et pilotes 26LS31 et 88C30) et des alimentations de 5 V ±5 V (%), 8–24 V, 18–28 V, 8–15 V, 12 V ±5 V (%) et 24 V ±5 V (%). La sortie est radiale (R), avec un câble CV de 1 m et des connecteurs d'extrémité (IP65). La protection côté arbre est IP64. Disponible en guemisa.es.
- Je contrôle avec embrayage qui fournit des solutions de 1 à 2500 impulsions par tour.

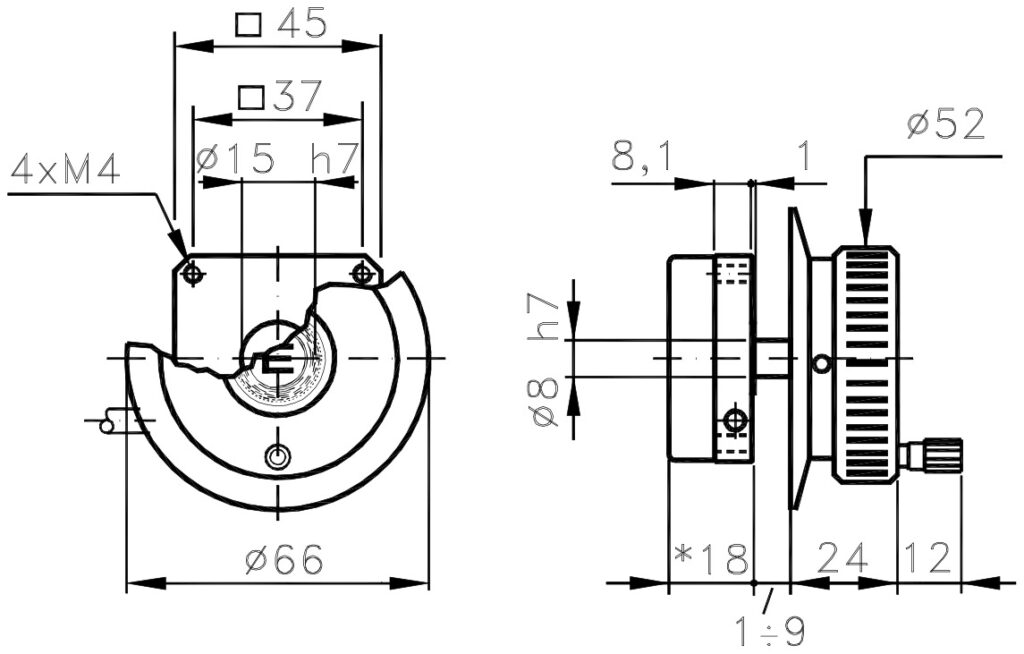

- Plan de □45 mm et le poids de 280 g.
- Boîtier, couvercle et télécommande de aluminium anodisé, avec un arbre en acier inoxydable.
- Étages de sortie et circuits intégrés NPN, PNP et push-pull 26LS31 et 88C30.
- La vie en rotation ≥ 1 000 000 heures a 200 tr/min et protection IP64 du côté de l'essieu.
Questions techniques fréquentes
Quelles sont les résolutions offertes par le VF45 ?
Son bouton à embrayage offre des résolutions de 1 à 2500 impulsions par tour ; la commande d'exemple du fabricant utilise 100.
Quelles sorties électroniques et tensions prend-il en charge ?
Il prend en charge les transistors NPN, NPN à collecteur ouvert, PNP, PNP à collecteur ouvert, les étages push-pull et les pilotes 26LS31 et 88C30. Les alimentations disponibles sont : 5 V ±5 Ω (%), 8–24 V, 18–28 V, 8–15 V, 12 V ±5 Ω (%) et 24 V ±5 Ω (%) (15 Vcc max. avec le pilote 88C30).
Quelles protections et connexions offre-t-il ?
Protection IP64 côté arbre et sortie radiale (R) au moyen d'un câble CV de 1 m (IP65) ou de connecteurs d'extrémité de câble VM..VD5 (IP65 à la sortie).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium anodisé |
| Couverture | Aluminium anodisé |
| Axe | Acier inoxydable |
| Poids | 280 g |
| Couple de démarrage | 0,12 Nm |
| Électrique | |
| Protection côté sortie | Selon la connexion : IP65 (voir page 2) |
| Consommation maximale. | 80 mA pilote de ligne standard de 150 mA |
| Impulsions par tour | 1 à 2500 (avec embrayage) |
| Protection et environnement | |
| protection latérale de l'essieu | IP64 |
| Durée de vie en rotation à 200 tr/min | ≥ 1 000 000 h |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C |
| Température de stockage | -30 … +85 °C |
| Autres fonctionnalités | |
| Télécommande et disque gradué | Aluminium anodisé |
