Encodeur incrémental pour moteurs I/170CA
Eje pasante Ø50, 55, 60, 65, 70, 75 | Carcasa Ø170 mm | 1 a 9000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP55 eje (IP66 sellado Z) | Acoplamiento tangencial interno
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental pour moteurs, CAPTEURS

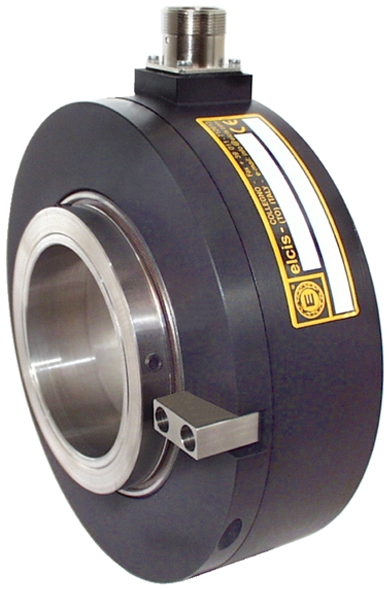

El ELCIS 170CA (I/170CA) es un encoder incremental con eje pasante de Ø50, 55, 60, 65, 70 o 75 mm, acoplamiento tangencial interno y de 1 a 9000 impulsos por vuelta. Tiene carcasa metálica para usos industriales medio-severos.

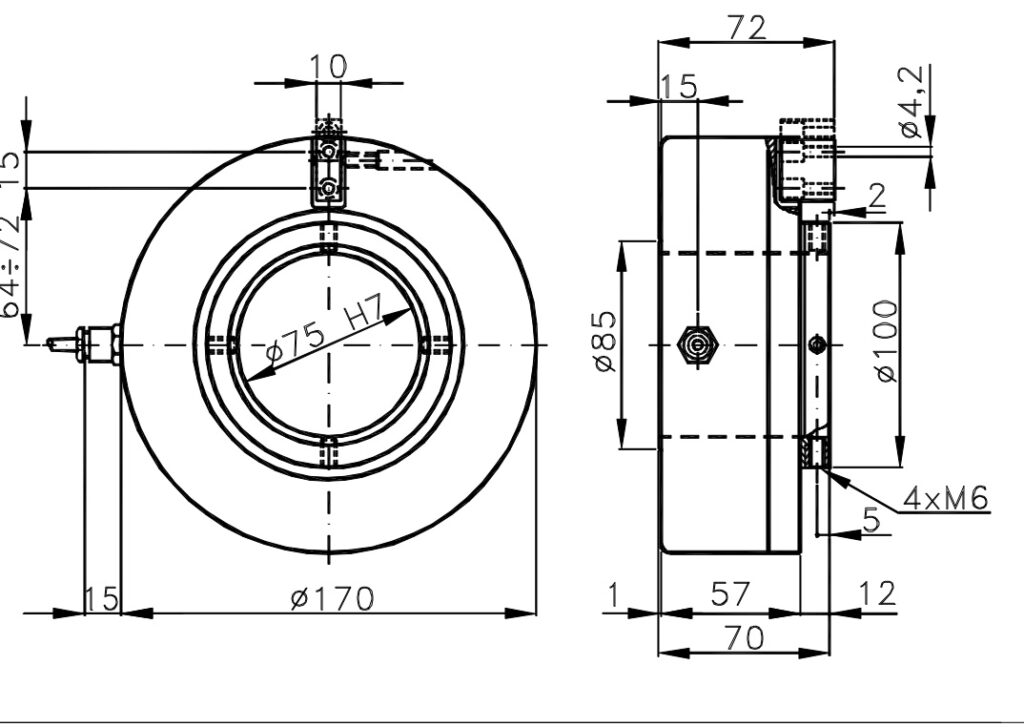

Compensation maximale du couplage : axiale ±0,25 mm, radiale ±0,05 mm et angulaire ±2°. Le socle et le couvercle sont en aluminium anodisé, l’arbre traversant est en acier inoxydable (Ø 50, 55, 60, 65, 70 ou 75 mm H7, autres diamètres sur demande), le diamètre extérieur est de Ø 170 mm et le poids est de 2 600 g. Indice de protection IP55 côté arbre (IP66 avec paliers Z étanches) ; côté sortie, variable selon le raccordement.
De 1 a 9000 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V, con electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
- Arbre traversant Ø50÷75 mm: Ø50, 55, 60, 65, 70 ou 75 mm H7, autres diamètres sur demande.
- Couplage tangentiel interne: compensation axiale max. ±0,25 mm, compensation radiale ±0,05 mm et compensation angulaire ±2°.
- Boîtier métallique pour usage industriel moyen à sévère: base et couvercle en aluminium anodisé, 2600 g.
- De 1 à 9000 impulsions par tour: Électronique NPN, PNP, push-pull, TTL 7404 et pilote de ligne 26LS31 ou 88C30.
Questions techniques fréquentes
Quelle plage de diamètres d'arbre traversant est prise en charge par l'encodeur I/170CA ?
Ø50, 55, 60, 65, 70 et 75 mm avec tolérance H7 ; autres diamètres sur demande.
Quelle compensation apporte le couplage tangentiel interne ?
Compensation de couplage maximale : axiale ±0,25 mm, radiale ±0,05 mm et angulaire ±2°.
Quel niveau de protection IP offre-t-il sur l'arbre ?
Côté arbre, l'indice de protection est de IP55 en version standard et de IP66 avec l'option Z (roulements étanches). Côté sortie, cela dépend du raccordement : câble IP65, connecteurs IP67 pour CH, CH5 et CH6.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium anodisé (base et couvercle) |
| Poids | 2600 g |
| Axe | Eje pasante Ø50÷75 H7, acero inoxidable (personalizable bajo pedido) |
| charge axiale/radiale maximale. | 20 kg |
| Durée de vie des roulements | 1,5 × 10⁹ révolutions |
| Électrique | |
| Protection côté sortie | Selon la connexion (IP65 à IP67) |
| Alimentation | 5÷30 V selon le code |
| Consommation maximale. | 120 mA (standard) / 180 mA (driver de ligne) (personnalisable sur demande) |
| Impulsions par tour | 1 à 9000 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP55 (Z étanche IP66) |
| régime maximal continu | 2500 tr/min (standard) / 1000 tr/min (Z) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (personnalisable sur demande) |
| Référence | Configuration |
|---|---|
| I/170CA-1000-5-BZ-N-CV-RI170CA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-5-BZ-N-CV-RI170CA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-5-BZ-N-CV-RI170CA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-5-BZ-N-CV-RI170CA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-5-BZ-N-CV-RI170CA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-5-BZ-N-CV-RI170CA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-824-BZ-B-CV-RI170CA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-824-BZ-B-CV-RI170CA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-824-BZ-B-CV-RI170CA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-824-BZ-B-CV-RI170CA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-824-BZ-B-CV-RI170CA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-824-BZ-B-CV-RI170CA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-1828-BZ-B-CV-RI170CA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-1828-BZ-B-CV-RI170CA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-1828-BZ-B-CV-RI170CA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-1828-BZ-B-CV-RI170CA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-1828-BZ-B-CV-RI170CA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-1828-BZ-B-CV-RI170CA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-1030-BZ-B-CV-RI170CA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-1030-BZ-B-CV-RI170CA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-1030-BZ-B-CV-RI170CA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-1030-BZ-B-CV-RI170CA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-1030-BZ-B-CV-RI170CA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-1030-BZ-B-CV-RI170CA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-5-BZ-B-CV-RI170CA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-5-BZ-B-CV-RI170CA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-5-BZ-B-CV-RI170CA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-5-BZ-B-CV-RI170CA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-5-BZ-B-CV-RI170CA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-5-BZ-B-CV-RI170CA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
