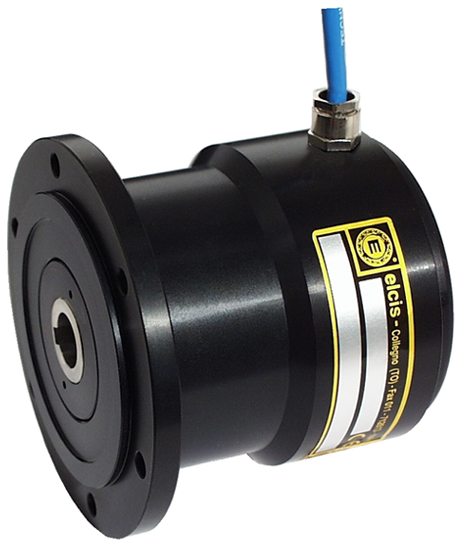

Encodeur incrémental pour moteurs I/115C
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental pour moteurs, CAPTEURS
El ELCIS 115C (I/115C) es un encoder incremental de eje hueco Ø16 H7 con brida B10 normalizada Ø115 mm y de 1 a 3600 impulsos por vuelta. Está pensado para montaje sobre el eje de motores grandes.
Base y tapa de aluminio anodizado y eje hueco Ø16 H7 de acero inoxidable, con un peso de 1700 g. MTTFd alto según UNI EN ISO 13849-1. Grado de protección IP64 en el lado del eje (IP66 con rodamientos sellados Z, IP53 con rodamientos de bajo par B); en el lado de salida, según la conexión.
De 1 a 3600 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V. Conexión por cable de 1 m u otra longitud n m (código de pedido 01 o n), conectores, conector en extremo de cable o caja de bornes.

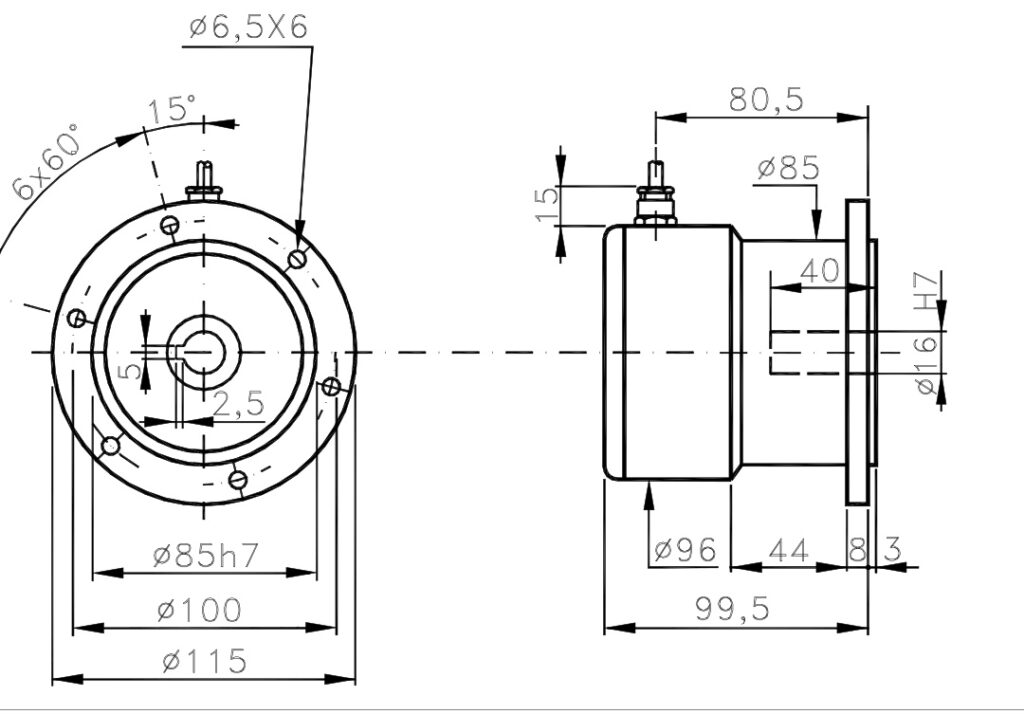

- Bride B10 Ø115 mm: centrage des forets Ø85 h7 et Ø6,5×6 à 60° sur Ø100 mm.
- Arbre creux Ø16 H7: de acero inoxidable; carga radial/axial máx. 18 kg.
- Électronique de sortie: NPN, PNP, push-pull, pilote de ligne 26LS31 et 88C30, TTL 7404, discriminateur ou sinusoïdal 1 Vpp.
- Sellado y bajo par: IP66 con opción Z (3000 rpm máx.); IP53 con opción B (8000 rpm máx.).
Questions techniques fréquentes
¿Qué brida lleva el encoder I/115C?
Brida B10 de Ø115 mm con centrado frontal de Ø85 h7.
Quelles sont les caractéristiques de l'essieu modèle I/115C ?
Arbre creux en acier inoxydable Ø16 H7, avec une charge radiale/axiale maximale de 18 kg.
Quels niveaux d'étanchéité sont disponibles ?
Côté arbre, l'indice de protection IP64 est utilisé en version standard, IP66 avec l'option Z (roulements étanches) et IP53 avec l'option B (roulements à faible couple). Côté sortie, il dépend du type de connexion : câble IP65, connecteurs IP63 à IP67, boîtier de raccordement MS IP00.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Brida B10 Ø115 mm, centrado Ø85 h7 (aluminio anodizado) (personalizable bajo pedido) |
| Poids | 1700 g |
| Axe | Eje hueco Ø16 H7 acero inoxidable (personalizable bajo pedido) |
| charge axiale/radiale maximale. | 18 kg |
| Électrique | |
| Protection côté sortie | Selon la connexion (IP00 à IP67) |
| Alimentation | 5÷30 V selon le code |
| Consommation maximale. | 120 mA (standard) / 180 mA (driver de ligne) (personnalisable sur demande) |
| Impulsions par tour | 1 à 3600 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Électronique de sortie | NPN, PNP, push-pull, line driver, TTL, discriminador, sinusoidal 1 Vpp |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 (IP66 étanche Z, IP53 sous couple B) |
| régime maximal continu | 6000 tr/min (standard) / 3000 tr/min (Z) / 8000 tr/min (B) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (personnalisable sur demande) |
| Référence | Configuration |
|---|---|
| I/115C-3600-824-BZ-B-CV-R-01I115C3600824BZBCVR01 | 3600 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 01 |
| I/A115C-1024-18285-BZ-N-CV-R-02IA115C102418285BZNCVR02 | alta temperatura · 1024 impulsos/vuelta · 18 ÷ 28 / 5 V · bidireccional con cero · Driver 26LS31 · IP65 · long. 1 m (01) o n m (n) · salida radial · long. cable: 02 |
