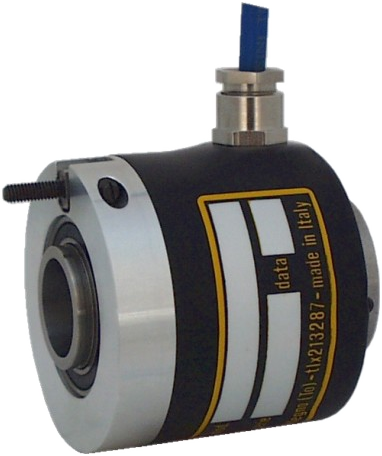

I/59MA motorrentzako kodetzaile inkrementala
Eje pasante Ø15, 16 o 20 mm | Carcasa Ø59 mm | 1 a 3600 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP65 sellado) | Acoplamiento tangencial interno
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK

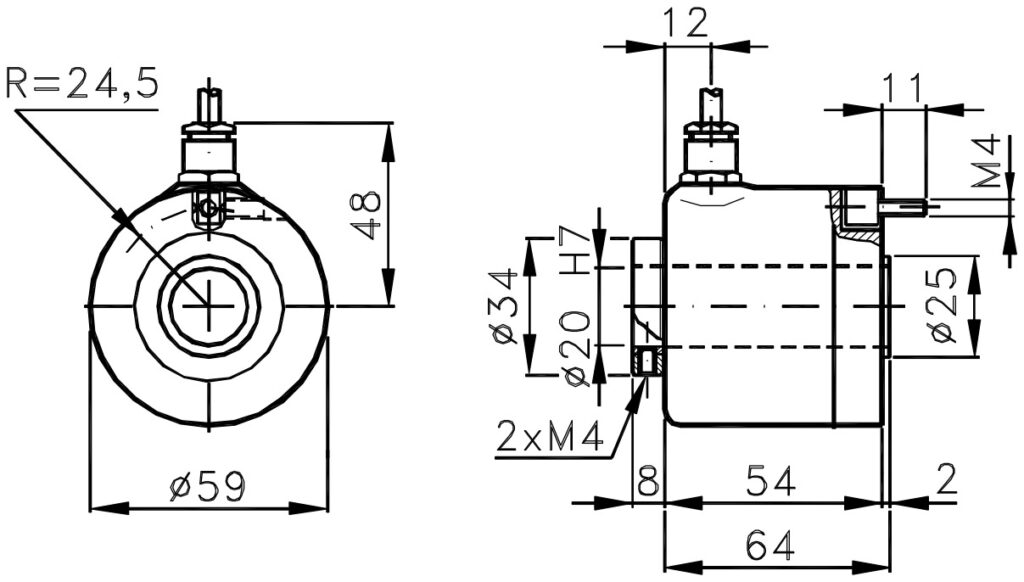

El ELCIS 59MA (I/59MA) es un encoder incremental de Ø59 mm, con eje pasante, acoplamiento tangencial interno y de 1 a 3600 impulsos por vuelta. Es apto para su uso en motores.
Oinarria aluminiozkoa da eta estalkia aluminio anodizatuzkoa, 340 g-ko pisua duena. Ardatz zeharkakoa altzairu herdoilgaitzezkoa da, 15, 16 eta 20 mm-ko diametroekin (beste batzuk ere eskuragarri eskaera eginez gero), eta gehienez 8 kg-ko karga erradial/axiala jasaten du. Akoplamenduaren gehienezko konpentsazioa axiala ±0,2 mm, erradiala ±0,05 mm eta angeluarra ±1° da.
Ofrece de 1 a 3600 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), versiones M, B, BZ y MZ y electrónicas NPN, PNP, push-pull, TTL y line driver (26LS31, 88C30). La protección es IP64 en el lado del eje (IP65 sellado, IP53 bajo par) e IP65 en la salida por cable CV, siempre radial. La fuente luminosa es un LED con vida útil ≥ 100000 h.
- ardatzetik igarotzen den Ø15, Ø16 edo Ø20 mm-ko (H7) altzairu herdoilgaitzez egina.
- Barneko akoplamendu tangentziala: gehienezko ardatz-konpentsazioa ±0,2 mm, erradial-konpentsazioa ±0,05 mm eta angelu-konpentsazioa ±1°.
- Hiru exekuzio birakari (ardatzaren aldean): IP64 estandarra eta 6000 bira/min, IP65 zigilatua eta 3000 bira/min, momentu txikia IP53 eta 8000 bira/min.
- ElektronikaNPN, PNP, push-pull, TTL eta 26LS31 edo 88C30 lineako kontrolatzailea, 1etik 3600 imp/v-ra.
Maiz egiten diren galdera teknikoak
Zein ardatz eta akoplamendu erabiltzen ditu I/59MA kodetzaileak?
Ø15, Ø16 edo Ø20 mm-ko altzairu herdoilgaitzezko ardatz zeharkakoa eta barneko akoplamendu tangentziala, gehienezko konpentsazio axialarekin ±0,2 mm, konpentsazio erradialarekin ±0,05 mm eta konpentsazio angeluarrarekin ±1°.
Zer babes maila du I/59MA-k?
Ardatzaren aldean, IP64 bertsio estandarrean, IP65 bertsio zigilatuan (Z aukera), eta IP53 momentu txikiko bertsioan (B aukera). CV kablearen irteera IP65 da.
Zer irteerako elektronika eskaintzen du I/59MA-k?
NPN estandarra, NPN eta PNP (baita kolektore irekia ere), push-pull, push-pull pro, TTL 7404 eta 26LS31 edo 88C30 lineako kontrolatzailea; X aukera pertsonalizatua da.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminioa (base) y aluminio anodizado (tapa) |
| Pisua | 340 g |
| Ardatza | Ardatz zeharkakoa Ø15÷20 mm (H7) en acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 8 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: CV IP65 kablea |
| Elikadura | 5÷30 Vcc (energia kodearen arabera) |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 3600era |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra / IP65 zigilatua / IP53 momentu baxua |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (zigilatua) / 8000 bira/min (momentu baxua) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 ÷ +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/59MA-1000-5-BZ-N-CV-RI59MA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-5-BZ-N-CV-RI59MA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-5-BZ-N-CV-RI59MA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-5-BZ-N-CV-RI59MA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-5-BZ-N-CV-RI59MA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-5-BZ-N-CV-RI59MA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-824-BZ-B-CV-RI59MA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-824-BZ-B-CV-RI59MA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-824-BZ-B-CV-RI59MA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-824-BZ-B-CV-RI59MA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-824-BZ-B-CV-RI59MA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-824-BZ-B-CV-RI59MA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-1828-BZ-B-CV-RI59MA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-1828-BZ-B-CV-RI59MA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-1828-BZ-B-CV-RI59MA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-1828-BZ-B-CV-RI59MA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-1828-BZ-B-CV-RI59MA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-1828-BZ-B-CV-RI59MA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-1030-BZ-B-CV-RI59MA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-1030-BZ-B-CV-RI59MA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-1030-BZ-B-CV-RI59MA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-1030-BZ-B-CV-RI59MA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-1030-BZ-B-CV-RI59MA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-1030-BZ-B-CV-RI59MA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1000-5-BZ-B-CV-RI59MA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-1024-5-BZ-B-CV-RI59MA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-500-5-BZ-B-CV-RI59MA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-100-5-BZ-B-CV-RI59MA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2500-5-BZ-B-CV-RI59MA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/59MA-2000-5-BZ-B-CV-RI59MA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
