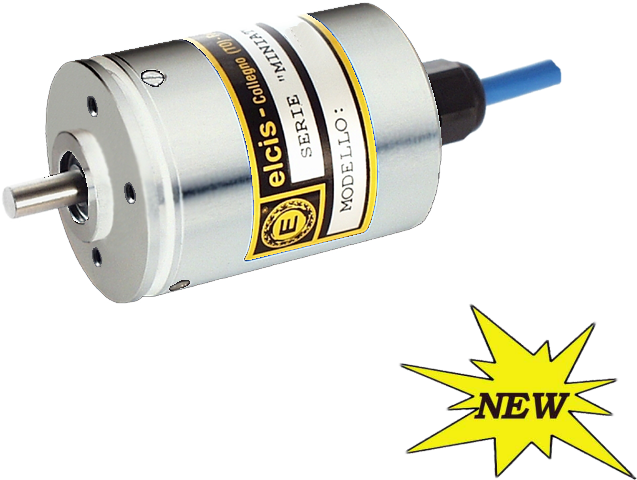

Encodeur magnétique incrémental M44S
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur magnétique incrémental, CAPTEURS
Encodeur incrémental magnétique avec bride de type servo. Convient aux applications marines, médicales, d'imprimerie et de traitement des métaux.
Signaux de sortie A, B et zéro (version bidirectionnelle avec zéro, BZ), avec une tolérance de phase de ±45° et une symétrie de ±15°. Électronique disponible : pilote 26LS31 (35 mA), pilote ET7272 (30 mA), transistors NPN et NPN à collecteur ouvert (10 ou 70 mA). Résolution de 8 à 2048 impulsions par tour, extensible par quadruple par le client.
Socle et couvercle en aluminium, bride servo Ø44 mm, bague de centrage Ø20 h7 et arbre en acier inoxydable Ø6 h7. Vitesse continue maximale de 6 000 tr/min (12 000 tr/min avec roulements B à faible couple) et température de fonctionnement de -25 à +85 °C. Indice de protection IP66 côté arbre (IP53 avec l'option B). Disponible en guemisa.es.
- Technologie magnétique incrémental avec une version bidirectionnelle avec zéro (BZ).

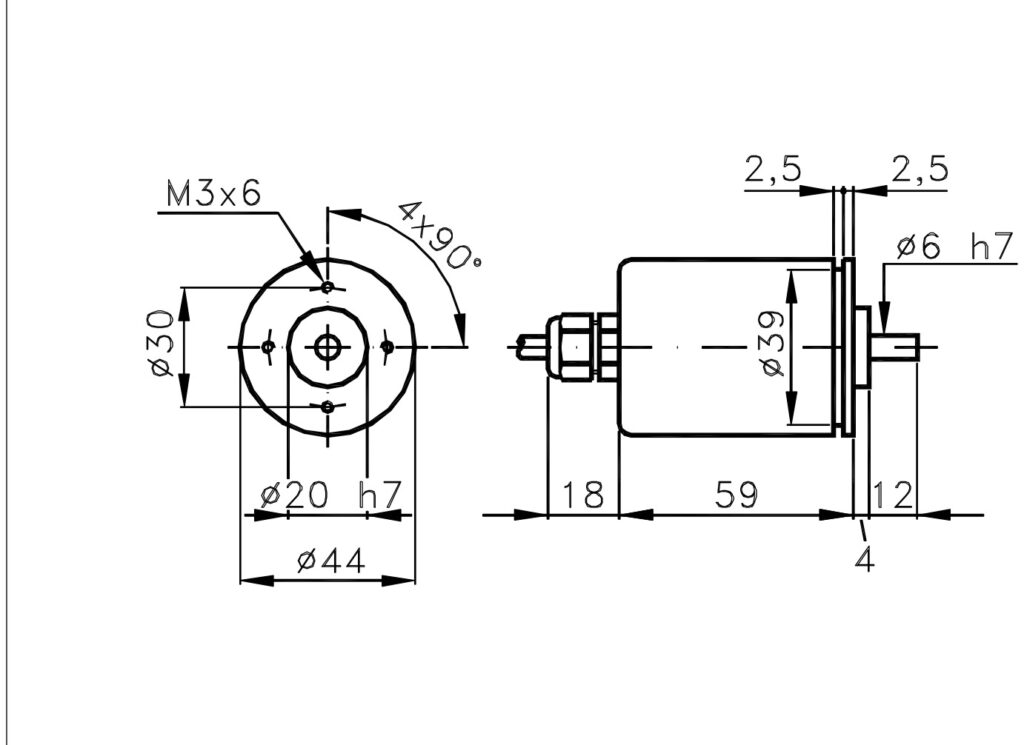

- Fixation au moyen de bride de type servo Ø44 mm avec centrage Ø20 h7 et axe de Ø6 h7.
- Résolution de 8 à 2048 impulsions/rotation.
- Vitesse continue maximale de 6000 tr/min (12 000 tr/min avec l’option B) et résistance aux chocs de 100 G (6 ms).
- Axe IP côté 66 standard et 53 faible couple (B) ; électronique Pilote 26LS31 et ET7272.
Questions techniques fréquentes
Quelles sont les caractéristiques mécaniques de la bride de l'encodeur M44S ?
Bride de type servo de Ø44 mm avec centrage de Ø20 h7 et arbre de Ø6 h7.
Quelles sont les options électroniques de sortie disponibles pour l'encodeur M44S ?
Driver 26LS31 (code N, 35 mA), Driver ET7272 (code Z, 30 mA), Standard NPN (10 mA), NPN à collecteur ouvert (codes K, 10 mA et codes R, 70 mA) et NPN (code Q, 70 mA).
Quelles sont les options de vitesse de rotation et de niveau de protection proposées ?
Il offre 6000 tr/min en continu avec IP66 côté arbre et 12000 tr/min en continu avec roulements à faible couple IP53 (option B).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Base et couvercle | Aluminium |
| Poids | 230 g |
| Axe | Ø6 h7 acier inoxydable |
| charge radiale/axiale maximale. | 1,5 kg |
| Couple de démarrage | 30 g·cm standard · 8 g·cm faible couple |
| durée de vie du roulement | 1,5 × 10 9 révolutions |
| Électrique | |
| Protection côté sortie | Selon la connexion (Câble CV : IP65) |
| Impulsions de rotation | 8 ÷ 2048 imp/tour (multipliable ×4) |
| Alimentation | 5 V ±5 % · 8÷24 V · 18÷28 V · 10÷30 V · 5÷30 V · 8÷24/5 V · 18÷28/5 V |
| Consommation maximale. | standard 50 mA Pilote de ligne 90 mA |
| Électronique de sortie | Circuit intégré 26LS31, circuit intégré ET7272, NPN, collecteur ouvert NPN |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP66 · IP53 avec option B |
| régime maximal continu | 6000 standard · 12000 couple faible (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Température de fonctionnement/stockage | -25 … +85 °C / -30 … +85 °C |
