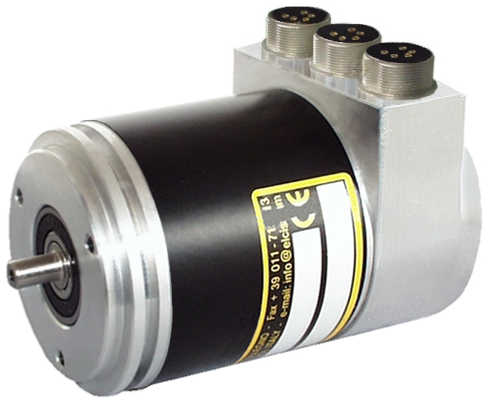

Encodeur absolu multitours A/958S
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu multitours, CAPTEURS
El ELCIS 958S (A/958S) es un encoder absoluto multivuelta de carcasa Ø58 mm, de hasta 25 bit en 4096 vueltas, con salida paralela push-pull de 20 mA y frecuencia de paso LSB de 200 kHz. Para uso industrial general, se fija tipo servo mediante grapas o tornillos frontales, con eje de acero inoxidable Ø6 f6 (opcional Ø10) que soporta cargas radiales y axiales de 40 y 110 N, protección IP64 en el lado del eje (IP66 en versión sellada), resistencia a 30 G de impacto y 10 G de vibración, y funcionamiento entre -30 y +70 °C.
L'A/958S est un codeur absolu multitours à lecture optique par LED et réseau de photodiodes infrarouges. Il permet de sélectionner 4096, 8192 ou 65536 pas par tour et 16, 256 ou 4096 tours, avec une résolution maximale de 25 bits à 4096 tours. Il fournit la position en code Gray ou binaire via une interface parallèle (PP) ou parallèle avec préréglage (P1), avec un étage de sortie push-pull de 20 mA et une fréquence d'échantillonnage de 200 kHz (bits de poids faible).

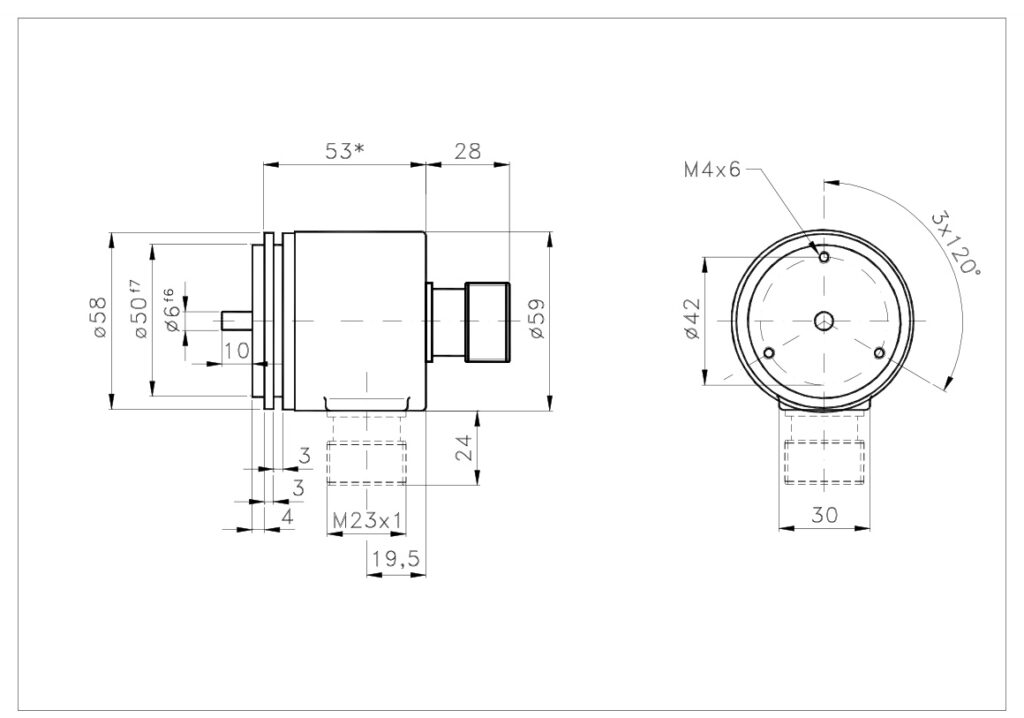

Construit avec un boîtier en aluminium de Ø58 mm et un arbre en acier inoxydable Ø6 f6 (Ø10 en option), il supporte des charges radiales et axiales de 40 et 110 N. Il dispose d'une protection IP64 côté arbre (IP66 dans la version étanche), résiste aux chocs de 30 G et aux vibrations de 10 G, et fonctionne dans une plage thermique de -30 à +70 °C.
- Résolution maximale de 25 bits dans 4096 tours.
- Codes de sortie Gris et Binaire avec une précision allant jusqu'à ±½ LSB (<13 bits).
- Interface de sortie parallèle (PP) ou en parallèle avec une fonction prédéfinie (P1).
- étage de sortie push-pull de 20 mA nourri à 10–30 V CC avec 200 kHz LSB.
Questions techniques fréquentes
Quelles résolutions et quels temps au tour l'A/958S permet-elle de configurer ?
Il vous permet de choisir 4096, 8192 ou 65536 pas par révolution et 16, 256 ou 4096 révolutions, avec une résolution maximale de 25 bits à 4096 révolutions.
Quelle est la différence entre les interfaces PP et P1 ?
L'interface PP affiche la valeur angulaire sur le connecteur de sortie en parallèle ; le nombre de conducteurs est proportionnel à la résolution et au type de code. L'interface P1 est identique à l'interface PP, mais dispose d'une fonction de préréglage.
Quelles sont les options mécaniques et d'étanchéité disponibles ?
La version standard offre une protection IP64 sur l'arbre avec roulements pour un fonctionnement continu à 6 000 tr/min. L'option W intègre des roulements étanches avec une protection IP66 à 3 000 tr/min, et l'option Q est entièrement fabriquée en acier inoxydable.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium (personnalisable sur demande) |
| Poids | 400 g |
| Axe | Ø6 acier inoxydable f6 (en option Ø10) |
| charge radiale/axiale maximale. | 40 / 110 N |
| Électrique | |
| Protection côté sortie | IP65 selon la connexion |
| Alimentation | 10–30 V DC |
| Consommation maximale. | 100–400 mA d'après les bits |
| Fréquence de passage LSB | 200 kHz |
| Codes de sortie | Gris, binaire |
| Résolution maximale. | 25 peu / 4096 tours |
| Interface / Sortie | Parallèle (PP) · En parallèle avec le préréglage (P1) · Push-pull 20 mA |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 · Étanchéité IP66 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30 G (11 ms) 10 G (10–1000 Hz) |
| Température de fonctionnement/stockage | -30 … +70 °C / -40 … +85 °C |
| Référence | Configuration |
|---|---|
| A/958S-12-12-06-B-P1-0-CVA958S121206BP10CV | 4096 pas/tr · tours : 4096 · arbre standard Ø6 mm · Binaire · Parallèle + Préréglage · câble axial de 1 m · max. 25 bits · IP65 |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
