Encoder Incremental per a Motors I/170CA
Eje pasante Ø50, 55, 60, 65, 70, 75 | Carcasa Ø170 mm | 1 a 9000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP55 eje (IP66 sellado Z) | Acoplamiento tangencial interno
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

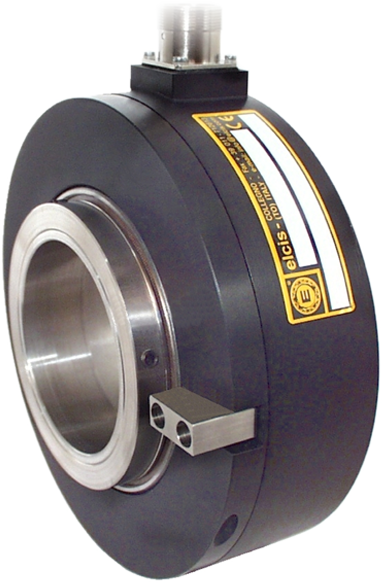

El ELCIS 170CA (I/170CA) es un encoder incremental con eje pasante de Ø50, 55, 60, 65, 70 o 75 mm, acoplamiento tangencial interno y de 1 a 9000 impulsos por vuelta. Tiene carcasa metálica para usos industriales medio-severos.

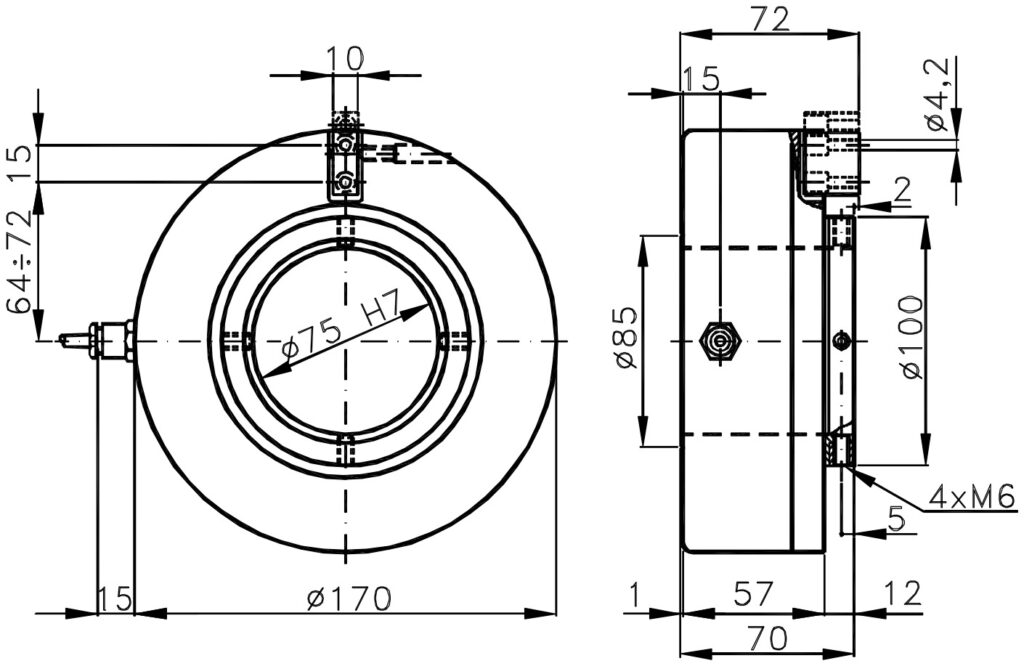

Compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm i angular ±2°. Base i tapa són d'alumini anoditzat, l'eix passant és d'acer inoxidable (Ø50, 55, 60, 65, 70 o 75 mm H7, altres sota comanda), el diàmetre exterior és de Ø170 mm i el pes de 2600 g. IP55 al costat de l'eix (IP66 amb rodaments segellats Z); al costat de sortida, segons la connexió.
De 1 a 9000 impulsos por vuelta, frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5÷30 V, con electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
- Eix passant Ø50÷75 mm: Ø50, 55, 60, 65, 70 o 75 mm H7, altres diàmetres sota comanda.
- Acoblament tangencial intern: compensació màx. axial ±0,25 mm, radial ±0,05 mm i angular ±2°.
- Carcassa metàl·lica per a usos industrials mig-severos: base i tapa d'alumini anoditzat, 2600 g.
- De 1 a 9000 impulsos per tornada: electròniques NPN, PNP, push-pull, TTL 7404 i line driver 26LS31 o 88C30.
Preguntes Freqüents Tècniques
Quin rang de diàmetres d'eix passant admet l'encoder I/170CA?
Ø50, 55, 60, 65, 70 i 75 mm amb tolerància H7; altres diàmetres sota comanda.
Quina compensació té l'acoblament tangencial intern?
Compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm i angular ±2°.
Quin nivell de protecció IP ofereix a l'eix?
IP55 al costat de l'eix a la versió estàndard i IP66 amb l'opció Z (rodaments segellats). Al costat de sortida depèn de la connexió: cable IP65, connectors CH, CH5 i CH6 IP67.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base i tapa) |
| Pes | 2600 g |
| Eix | Eje pasante Ø50÷75 H7, acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 20 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (IP65 a IP67) |
| Alimentació | 5÷30 V segons codi |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 9000 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP55 estàndard (IP66 segellat Z) |
| RPM màx. contínues | 2500 rpm (estàndard) / 1000 rpm (Z) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/170CA-1000-5-BZ-N-CV-RI170CA10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-5-BZ-N-CV-RI170CA10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-5-BZ-N-CV-RI170CA5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-5-BZ-N-CV-RI170CA1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-5-BZ-N-CV-RI170CA25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-5-BZ-N-CV-RI170CA20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-824-BZ-B-CV-RI170CA1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-824-BZ-B-CV-RI170CA1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-824-BZ-B-CV-RI170CA500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-824-BZ-B-CV-RI170CA100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-824-BZ-B-CV-RI170CA2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-824-BZ-B-CV-RI170CA2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-1828-BZ-B-CV-RI170CA10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-1828-BZ-B-CV-RI170CA10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-1828-BZ-B-CV-RI170CA5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-1828-BZ-B-CV-RI170CA1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-1828-BZ-B-CV-RI170CA25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-1828-BZ-B-CV-RI170CA20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-1030-BZ-B-CV-RI170CA10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-1030-BZ-B-CV-RI170CA10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-1030-BZ-B-CV-RI170CA5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-1030-BZ-B-CV-RI170CA1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-1030-BZ-B-CV-RI170CA25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-1030-BZ-B-CV-RI170CA20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1000-5-BZ-B-CV-RI170CA10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-1024-5-BZ-B-CV-RI170CA10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-500-5-BZ-B-CV-RI170CA5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-100-5-BZ-B-CV-RI170CA1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2500-5-BZ-B-CV-RI170CA25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/170CA-2000-5-BZ-B-CV-RI170CA20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
