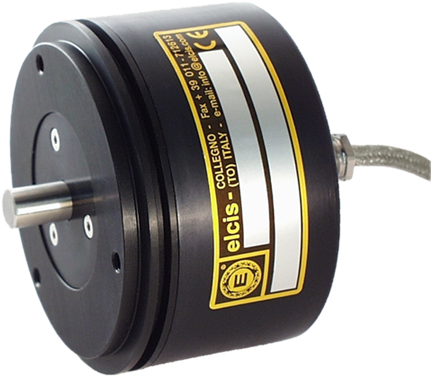

Encodeur incrémental robuste I/90
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental robuste, CAPTEURS
Encodeur incrémental robuste pour une utilisation intensive, avec boîtier entièrement métallique et montage de type servo.

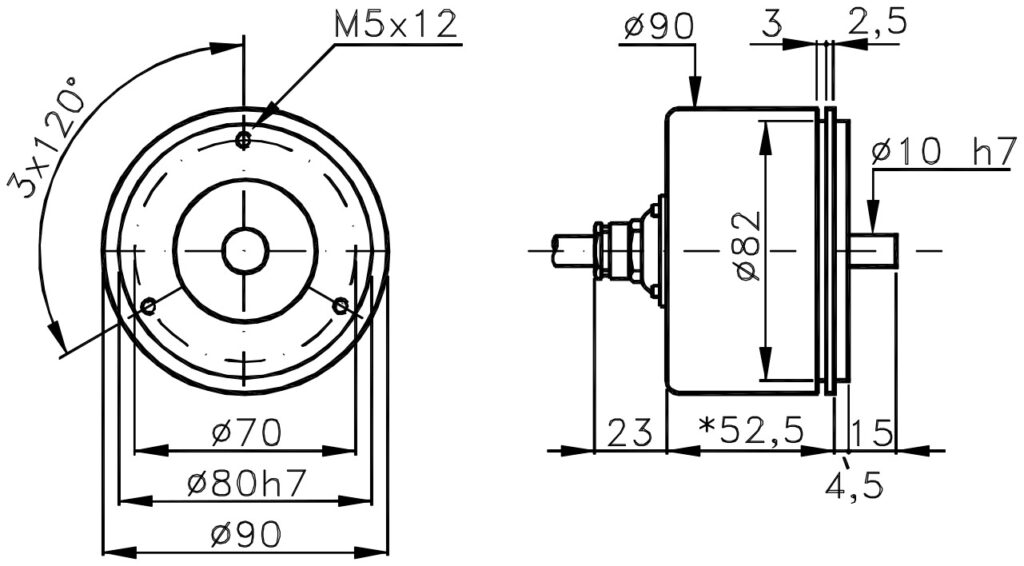

Logé dans un boîtier métallique de Ø90 mm, l'I/90 offre de 1 à 25 000 impulsions par tour, une fréquence maximale de 100 kHz (300 kHz en option) et 15 sorties électroniques : NPN, PNP, push-pull, pilotes 26LS31 et 88C30, TTL, discriminateur et sinusoïdal 1 Vpp.
Socle et couvercle en aluminium anodisé, arbre en acier inoxydable Ø10 supportant une charge radiale/axiale de 10 kg. Fonctionne de 0 à +70 °C avec une protection IP65 côté arbre (IP66 étanche, IP53 sous couple) et se connecte par câble, connecteur, embout de câble ou boîte à bornes. Disponible en guemisa.es.
- Résolution de 1 à 25 000 impulsions par tour et une fréquence jusqu'à 100 kHz (300 kHz facultatif).
- Nutrition 5 à 30 V selon la version.
- 15 électroniques Sorties : NPN, PNP, push-pull, pilotes 26LS31 et 88C30, TTL, discriminateur et sinusoïdal 1 Vpp.
- Jusqu'à 12 000 tr/min en continu avec des roulements à faible couple et 6000 tr/min dans la version standard.
Questions techniques fréquentes
Quelles versions de signalisation propose l'I/90 ?
Unidirectionnel (M), bidirectionnel (B), bidirectionnel + zéro (BZ) et unidirectionnel + zéro (MZ).
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V et 15–30/15 V. Avec un pilote 88C30, maximum 15 Vcc.
Quelles sont les options de protection d'essieu disponibles ?
IP65 en version standard, IP66 avec roulement étanche (option Z, 3000 tr/min en continu) et IP53 avec roulements à faible couple (option B, 12000 tr/min en continu).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Logement | Métal Ø90 mm |
| Poids | 600 g |
| Axe | Ø10 h7 acier inoxydable |
| charge radiale/axiale maximale. | 10 kg |
| Protection côté sortie | Selon la connexion : IP00 à IP67 (voir page 2) |
| protection latérale de l'essieu | Norme IP65 · Étanchéité IP66 (Z) · Faible couple IP53 (B) |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Alimentation | 5–30 V selon la version (voir page 2) |
| Consommation maximale. | 120 mA standard · Pilote de ligne 180 mA |
| Impulsions par tour | 1 à 25 000 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Température de fonctionnement | 0 … +70 °C |
| Température de stockage | -30 … +85 °C |
