Encodeur magnétique absolu M936
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur magnétique absolu, CAPTEURS
Encodeur magnétique absolu avec interface série synchrone SSI, adapté aux environnements industriels. Montage par bride servo ou vis frontales. Résolution 12 bits en mode monotour et jusqu'à 25 bits en mode multitour.
Boîtier en aluminium Ø36,5 mm et 150 g. Il offre 12 bits par tour (4096 pas) en un seul tour et, en plusieurs tours, 4096 ou 8192 tours (jusqu'à 25 bits), avec sortie en code Gray ou binaire.
Il résiste aux chocs de 100 G (6 ms) et aux vibrations de 10 G (10 à 1 000 Hz), et est certifié CEM selon les normes EN 61000-6-2 et EN 61000-6-4. Il fonctionne sous une tension de 10 à 30 V CC avec une consommation maximale de 0,25 W (S1) et est protégé contre l'inversion de polarité et les surtensions. Disponible en guemisa.es.

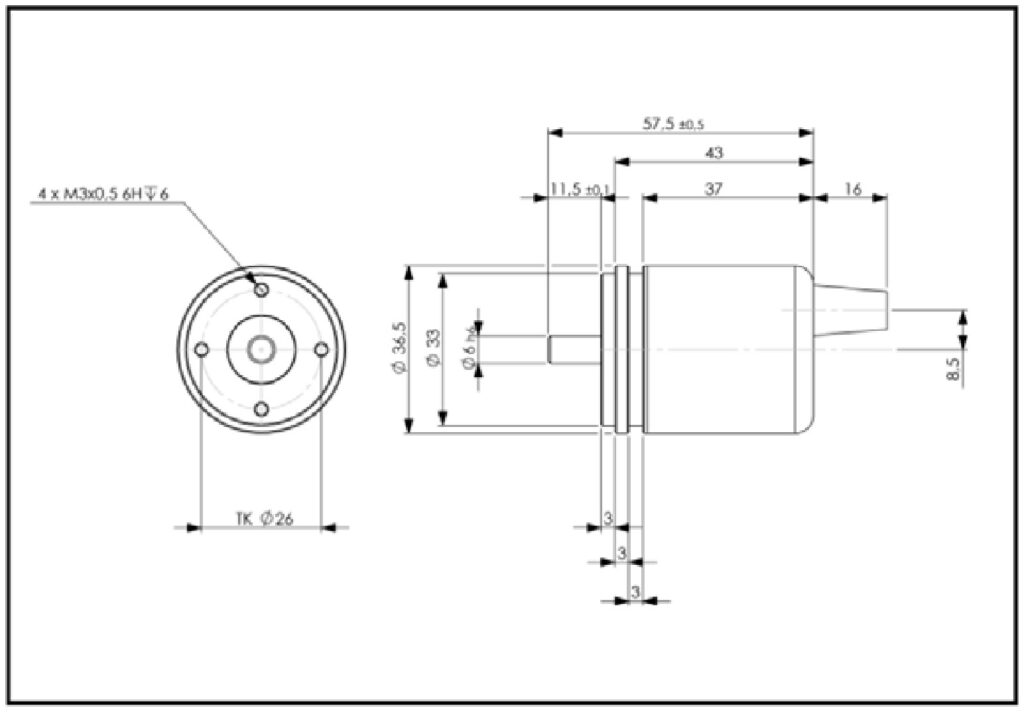

- Enveloppe aluminium de Ø36,5 mm et 150 g, avec bride de type servo ou fixation par vis avant.
- Résolution de Tour unique 12 bits et même multitours 25 bits (8192 tours).
- Interface série SSI (RS485 / RS422) avec une fréquence d'horloge de 100 kHz à 2 MHz.
- Vitesse maximale de 12 000 tr/min continu et IP64 du côté de l'essieu.
- Nutrition 10 à 30 V CC, avec protection contre l'inversion de polarité et les surtensions.
Questions techniques fréquentes
Quelles sont les options de résolution angulaire et de nombre de tours offertes par l'encodeur M936 ?
Il possède une résolution de tour unique de 12 bits (4096 pas par tour) et une résolution multi-tours de 4096 ou 8192 tours, jusqu'à 25 bits.
Quel type d'interface de communication intègre le M936 ?
Il intègre l'interface série synchrone SSI, avec transmission RS485/RS422 (pilote de ligne selon RS422) et une fréquence d'horloge prise en charge de 100 kHz à 2 MHz.
Comment l'encodeur M936 est-il fixé mécaniquement ?
Elle est fixée au moyen d'une bride de type servo ou au moyen de vis frontales.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium (Personnalisable sur demande : étui) |
| Poids | 150 g |
| Axe | Ø6 h6 acier inoxydable |
| charge radiale/axiale maximale. | 40 / 110 N |
| Électrique | |
| Protection côté sortie | IP54 avec câble CAW axial (1 m) |
| Résolution / Tours | 12 peu tour unique (4096 pas) · Jusqu'à 25 bits multitours (8192 tours) |
| Code de sortie | Gris, binaire |
| interface de sortie | (S1) SSI, RS485/RS422 (pilote de ligne conforme à la norme RS422) |
| Alimentation / Consommation | 10÷30 Vcc · 0,25 W max. (S1) |
| Précision de la division | ±½ LSB (<13 bits) |
| Protection et environnement | |
| protection latérale de l'essieu | IP64 (standard) |
| régime maximal continu | 12000 tr/min (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 100 G (6 ms) · 10 G (10 ÷ 1000 Hz) |
| Température de fonctionnement/stockage | -30 … +85 °C / -30 … +85 °C |
| Technologie / Protections | CMS ; protégé contre l’inversion de polarité et les surtensions |
