F3C Hari bidezko Transduktore Lineala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak
ELCIS F3C 0,51 mm-ko diametroko haria erabiltzen duen transduktore lineala da, 0 eta 750 mm arteko ibilbidea duena eta 1 kΩ, 4÷20 mA, 0÷10 V edo 0÷5 V potentziometro irteerak dituena. Fabrikazio patentatua.
1 kΩ (W) potentziometroaren irteera, 4–20 mA (6), 0–10 V (7) edo 0–5 V (8), 5, 12 edo 24 VDC ±5 % elikatze-iturriarekin, elektronikaren arabera. Bereizmen infinitua, potentziometroaren tenperatura-koefizientea ±100 ppm/°C-koa eta tentsio-zatitzaile gisa erabilgarria den tartea ~3 % ÷ 97 %. Linealtasun-errore maximoa ±0,25 % fs-koa, errepikagarritasuna ±0,15 % fs-koa eta irakurketa-abiadura maximoa 1 m/s-koa.
Altzairu herdoilgaitzezko kablea, 0,51 mm-ko diametroa, eta beira-zuntzez indartutako plastikozko karkasa; ateratze-indarrak <4,5 N eta atzeratze-indarrak <3,5 N; 50 G x 11 ms-ko talkarekiko erresistentzia eta 12 G-ko bibrazio-erresistentzia (10 ÷ 2000 Hz). IP54 babes-maila potentziometroarentzat eta osagai mekanikoentzat; irteera konexioaren araberakoa da. Muntatzeko aukeren artean, euskarririk gabekoa (N) edo goiko (A), eskuineko (D) edo ezkerreko (S) kable-irteerarekin euskarria; malguki bidezko (mosketoi) lotura-aukerak polearekin (G) eta lotura magnetikoarekin (M). Konexioa 1 eta 5 m arteko kable bidez (CV) edo 4 pineko CQ2 konektore bidez (IP66), edo kable-muturreko konektore bidez (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5).
- Karrera nominalak 200 mm, 500 mm eta 750 mm, altzairu herdoilgaitzezko kablearekin Ø 0,51 mm.
- Irteerak 1 kΩ potentziometroa, 4÷20 mA, 0-10 V eta 0-5 V, energia-iturriarekin 5, 12 edo 24 Vcc ±5 % elektronikaren arabera.
- Erauzketa indarra <4,5 N eta atzerakada <3,5 N.

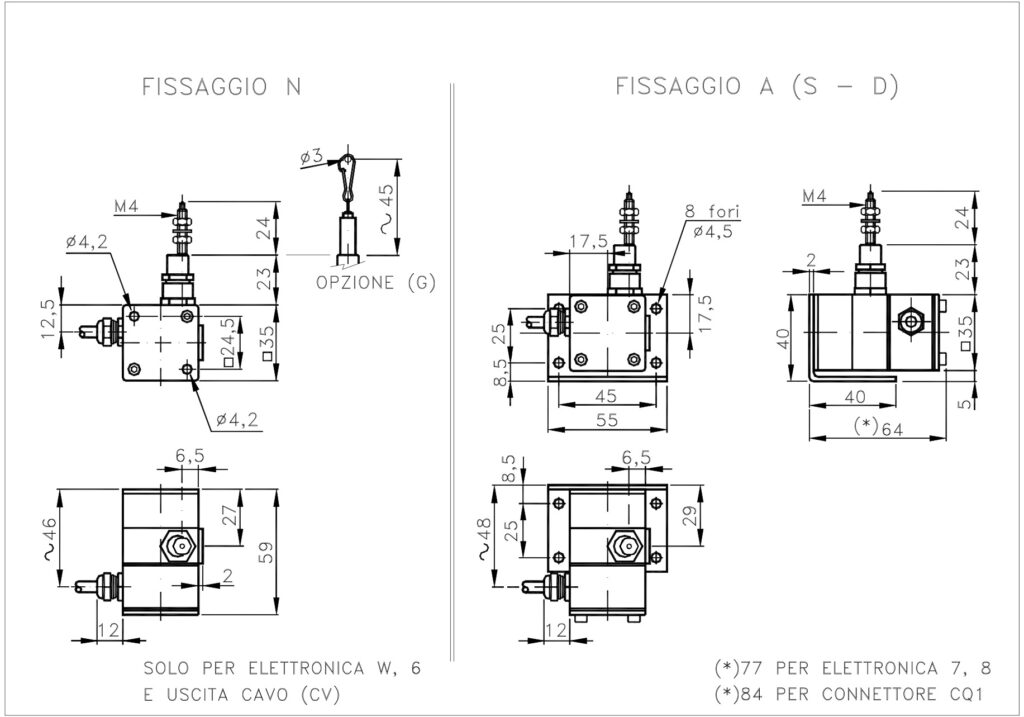

- Finkapena N (laukitxorik gabe) edo A, D eta Bai (karratua eta goiko hari-irteera duena, eskuinera edo ezkerrera); aukerak G (malguki-lotura polearekin) eta M (finkapen magnetikoa).
- Konexio kablea 1 eta 5 metro artean edo kablearen muturreko konektorea; IP54 potentziometroan eta mekanikan.
Maiz egiten diren galdera teknikoak
Zer irteera mota eskaintzen ditu F3C transduktoreak?
1 kΩ (W) potentziometroa eta 4÷20 mA-ko irteerak eskaintzen ditu (6, 24 V ±5 % elikatze-iturriarekin bakarrik), 0÷10 V (7) eta 0÷5 V (8).
Zeintzuk dira eskuragarri dauden karrera-ibilbide nominalak?
Balio hobetsiak 200 mm (020), 500 mm (050) eta 750 mm (075) dira.
Zer muntaketa mekanikorako aukera ditu barne?
Euskarririk gabe instala daiteke (N finkapena, W edo 6 elektronikarekin bakarrik) edo euskarri batekin eta goiko hari-irteerarekin (A), eskuinera (D) edo ezkerrera (S); malguki-lotura aukerak polearekin (G) eta finkapen magnetikoarekin (M).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Ibiltarte nominala | 0 ÷ 750 mm (200, 500 eta 750 mm) |
| Kablearen luzera | 1 m (estandarra), 2, 3, 4 eta 5 m |
| Pisua | 175 g |
| Kablea eta karkasa | Altzairu herdoilgaitzezko kablea Ø 0,51 mm · beira-zuntzez indartutako plastikozko karkasa |
| Elektrikoa | |
| Irteerako elektronika | 1 kΩ potentziometroa (W) · 4÷20 mA · 0÷10 V · 0÷5 V |
| Elikadura | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % (elektronikaren arabera) |
| Bereizmena | Infinitua |
| Linealtasuna / errepikagarritasun maximoa. | ±0,25 % fs / ±0.15 % fs (eskaeraren arabera pertsonalizagarria) |
| Babesa eta ingurumena | |
| Irakurketa-abiadura maximoa | 1 m/s |
| Babes gradua | Potentziometroa: IP54 • Mekanikoa: IP54 • Irteera: konexioaren arabera |
| Talkaren/bibrazioaren erresistentzia | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | -20 ÷ +80 °C / -30 ÷ +80 °C (eskaeraren arabera pertsonalizagarria) |
| Beste ezaugarri batzuk | |
| Kablearen gaineko indarrak. | Erauzketa <4.5 N • Atzerapena <3.5 N |
| Potentziometroa | Koefiziente termikoa ±100 ppm/°C • Tentsio-zatigailuaren erabilgarritasun-tartea ~3 % ÷ 97 % |
