F6C Hari bidezko Transduktore Lineala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak

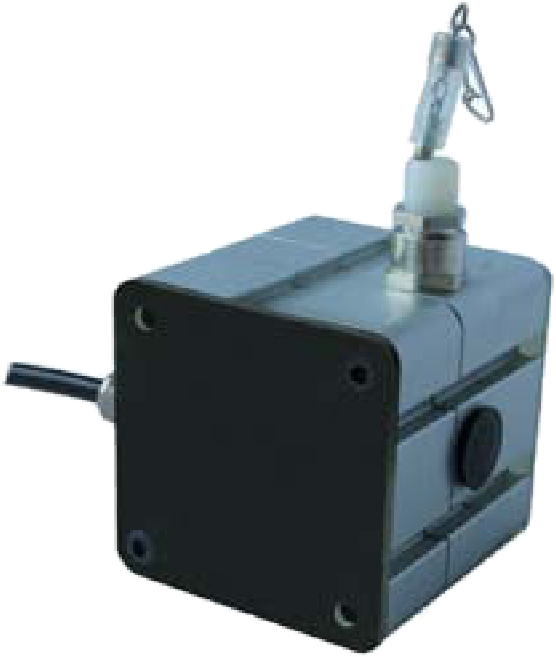

El ELCIS F6C es un transductor lineal por cable de hilo Ø 0,51 mm, con carrera de 0 a 1500 mm y salidas de potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V, 0÷5 V o incremental (I, solo con hilo de 1000 mm como máximo y 5 V o 24 V). Fabricación patentada.
Salida de potenciómetro de 1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7), de 0÷5 V (8) o incremental (I, solo con longitud de hilo máx. 1000 mm y con 5 V o 24 V), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita; coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Hilo de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetro y mecánica; salida: ver conexiones. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector CQ2 de 4 contactos (IP66), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5).
- Karrera nominalak 750 mm eta 1500 mm, altzairu herdoilgaitzezko alanbrearekin Ø 0,51 mm.
- Irteerak potenciómetro 1 kΩ, 4÷20 mA, 0-10 V, 0-5 V e inkrementala (esta, solo con hilo máx. 1000 mm y con 5 V o 24 V), con alimentación de 5, 12 edo 24 Vcc ±5 % elektronikaren arabera.
- Erauzketa indarra <4,5 N eta atzerakada <3,5 N.

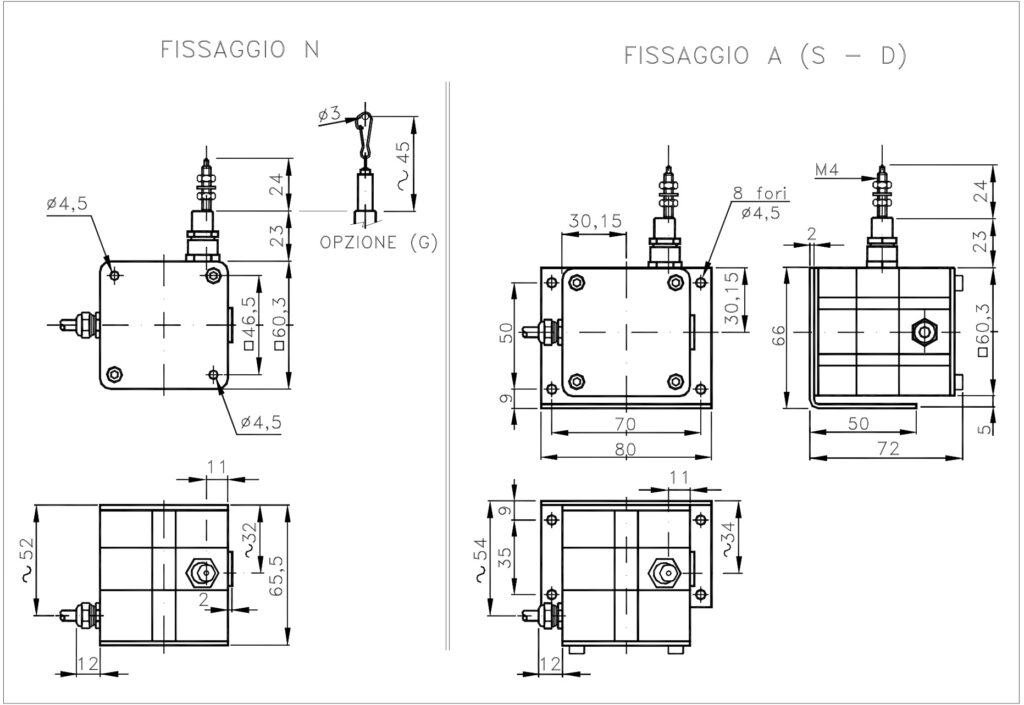

- Finkapena N (laukitxorik gabe) edo A, D eta Bai (karratua eta goiko hari-irteera duena, eskuinera edo ezkerrera); aukerak G (malguki-lotura polearekin) eta M (finkapen magnetikoa).
- Konexio kablea 1 eta 5 metro artean edo kablearen muturreko konektorea; IP54 en potenciómetro y mecánica.
Maiz egiten diren galdera teknikoak
Zer irteera mota eskaintzen ditu F6C transduktoreak?
1 kΩ (W) potentziometroa, 4÷20 mA (6, 24 V ±5 % edo 5÷30 V-ko elikatze-iturriarekin bakarrik), 0÷10 V (7), 0÷5 V (8, 5 V-ko elikatze-iturriarekin bakarrik elektronikarekin 8 edo inkrementala) eta inkrementala (I, gehienez 1000 mm-ko kablearekin eta 5 V edo 24 V-rekin bakarrik) eskaintzen ditu.
Zeintzuk dira eskuragarri dauden karrera-ibilbide nominalak?
Balio hobetsiak 750 mm (075) eta 1500 mm (150) dira.
Zer muntaketa mekanikorako aukera ditu barne?
Euskarririk gabe (N finkapena) edo euskarri batekin eta goiko hari-irteerarekin (A) instala daiteke, eskuinera (D) edo ezkerrera (S); malguki-lotura aukerak polea bidez (G) eta finkapen magnetikoarekin (M).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Ibiltarte nominala | 0 ÷ 1500 mm (750 y 1500 mm) |
| Kablearen luzera | 1 m (estandarra), 2, 3, 4 eta 5 m |
| Pisua | 410 g |
| Haria eta karkasa | Altzairu herdoilgaitzezko alanbrea Ø 0,51 mm · aluminiozko karkasa |
| Elektrikoa | |
| Irteerako elektronika | Potenciómetro 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V · Incremental (I) |
| Elikadura | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % · 5÷30 V (530) |
| Bereizmena | Infinitua |
| Linealtasuna / errepikagarritasun maximoa. | ±0,25 % fs / ±0.15 % fs (eskaeraren arabera pertsonalizagarria) |
| Babesa eta ingurumena | |
| Irakurketa-abiadura maximoa | 1 m/s |
| Babes gradua | Potenciómetro: IP54 • Mekanikoa: IP54 • Irteera: ikusi konexioak |
| Talkaren/bibrazioaren erresistentzia | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | -20 ÷ +80 °C / -30 ÷ +80 °C (eskaeraren arabera pertsonalizagarria) |
| Beste ezaugarri batzuk | |
| Hari gaineko indarrak. | Erauzketa <4.5 N • Atzerapena <3.5 N |
| Potentziometroa | Koefiziente termikoa ±100 ppm/°C • Tentsio-zatigailuaren erabilgarritasun-tartea ~3 % ÷ 97 % |
