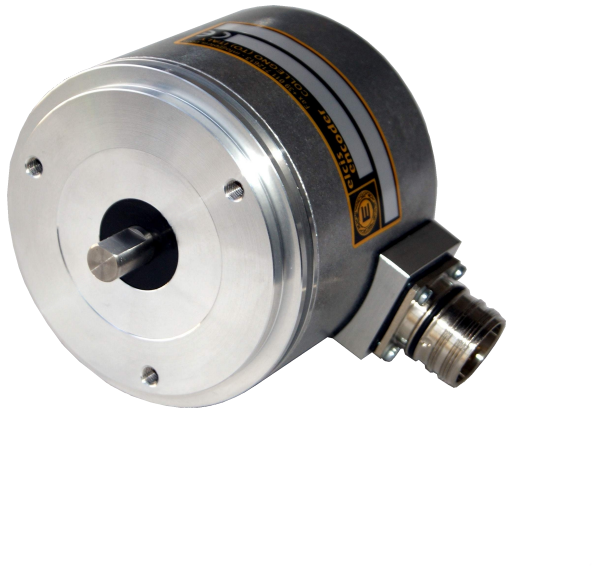

Bira bakarreko kodetzaile absolutua A/790
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 790 (A/790) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), con interfaz SSI y salidas incrementales Sin/Cos a 1024 ppr o RS422 hasta 16384 pulsos por vuelta.
Con sensor óptico OptoAsic, el A/790 entrega la posición por la interfaz serie SSI con Preset en código Gray o Binario. Con la opción PR (máx. 8192 div/vuelta) se programan código, resolución, preset y dirección por software vía USB o por la interfaz RS422; software y cable se suministran bajo pedido.

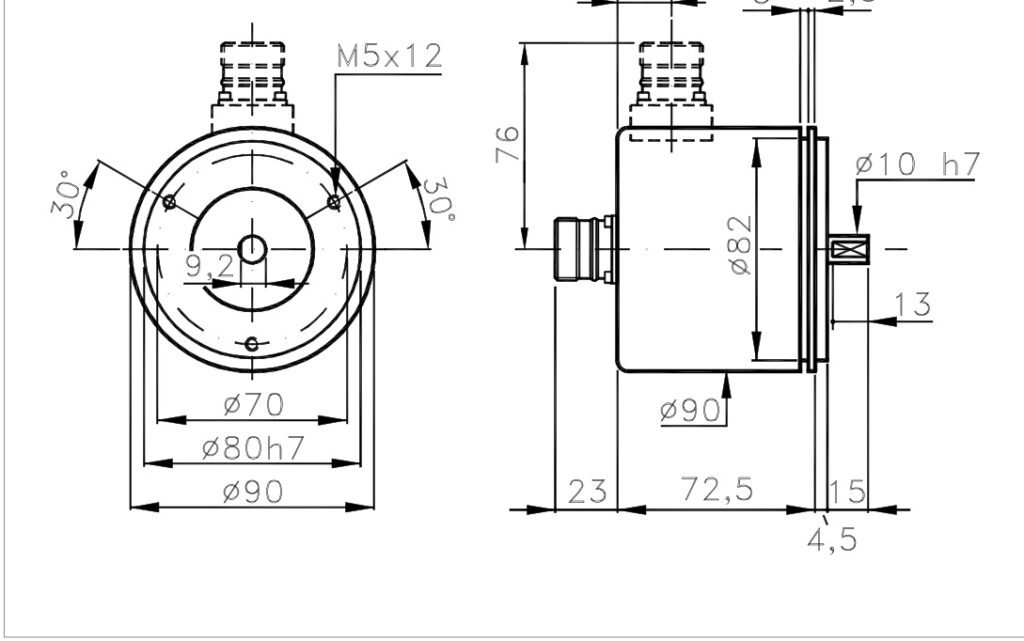

Base y tapa de aluminio anodizado y eje de acero inoxidable Ø10 h7, con hasta 5 kg de carga radial/axial. Resiste impactos de 40 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP65 en el lado del eje (IP66 en versión sellada).
- Ebazpenak 1024, 4096, 8192, 16384, 32768 edo 65536 div/vuelta.
- Irten SSI aurrezarpenarekin, kodean Grisa edo Binarioa, con frecuencia de reloj máx. de 500 kHz.
- Irteera gehigarria Sin/Cos a 1024 ppr inkrementala RS422 gehienez 16384 ppr.
- Inpaktuarekiko erresistentzia 40 gramo (11 ms) dagoeneko bibrazioak 12 G (10–2000 Hz).
Maiz egiten diren galdera teknikoak
Zein interfaze erabiltzen du A/790ak posizioa transmititzeko?
SSI serieko interfaze sinkronoa, erloju, helbide (DIR) eta aurrezarritako sarrerak dituena, RS422 irteera elektronikoarekin. Balioa bit esanguratsuenetik (MSB) hasita transmititzen da.
Kodetzailearen bereizmena programatu al daiteke?
Bai, Programagarria (PR) aukerarekin (gehienez 8192 div/bira), irteerako kodea (grisa edo bitarra), bereizmena (kodetzailearen gehienezko bereizmen fisikora arte), aurrezarritako balioa eta zenbaketa-norabidea USB bidez konektatutako ordenagailurako softwarea erabiliz edo ASCII kodeko RS422 interfazearen bidez ezar daitezke. Softwarea eta kablea eskaeraren arabera eskuragarri daude.
Zer beste irteera onartzen ditu SSI interfazeaz gain?
A/790ak 1024 ppr-ko Sin/Cos irteera onartzen du (S aukera) edo biraketa bakoitzeko 16384 pultsu arteko RS422 irteera inkrementala (I1etik I5era bitarteko aukerak: 1024, 2048, 4096, 8192 edo 16384).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Pisua | 750 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza (aukerakoa Ø8, Ø12, Ø12.7 edo eskaeraren arabera) |
| gehienezko karga erradial/axiala. | 5 kg |
| Elektrikoa | |
| Irteerako babesa | IP65 edo IP66 konektorearen arabera. |
| Irteera kodeak | Grisa, Binarra (programagarria) |
| Bereizmen maximoa. | 65536 (16 bit) |
| Elikadura | 10–30 V |
| Gehienezko kontsumoa. | 200 mA |
| Interfazea | SSI con Preset (S1), electrónica RS422 |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 zigilua |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizka: +30 %) |
| Inpaktuarekiko erresistentzia | 40 G (11 ms) |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Tenp. funtzioa / biltegiratzea. | -20 … +85 °C / -30 … +85 °C |
| Beste ezaugarri batzuk | |
| Salida incremental (opcional) | Sin/Cos 1024 ppr o RS422 hasta 16384 ppr |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/790-S-G-1024-1030-S1-PR-CV-RA790SG10241030S1PRCVR | Monovuelta · Código Gray · 1024 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable 1 m · IP65 · salida radial |
| A/790-S-G-4096-1030-S1-PR-CV-RA790SG40961030S1PRCVR | Monovuelta · Código Gray · 4096 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable 1 m · IP65 · salida radial |
| A/790-S-G-8192-1030-S1-PR-CV-RA790SG81921030S1PRCVR | Monovuelta · Código Gray · 8192 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
