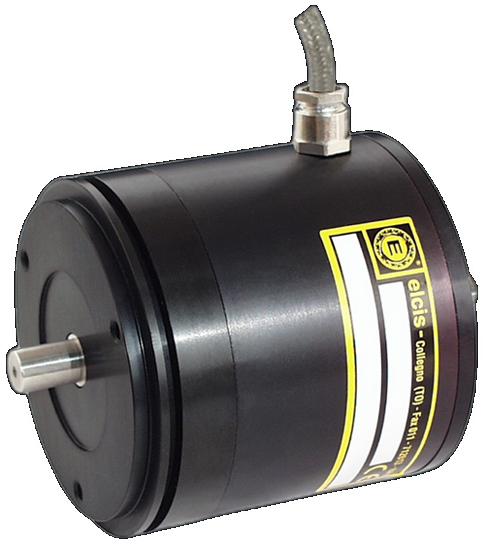

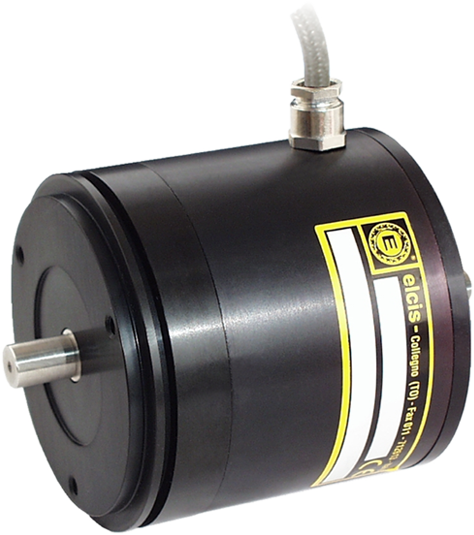

I/90B kodetzaile inkremental berezia
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental berezia, SENTOREAK
El ELCIS 90B (I/90B) es un encoder incremental de doble eje pasante Ø11 h7 mm, en carcasa Ø90 mm, de 1 a 3600 impulsos por vuelta. Está pensado para trabajo pesado en ambientes de condiciones adversas, con rodamientos y eje de acero inoxidable. El eje sobresale 15 mm por cada lado y admite una carga radial/axial máx. de 8 kg. La base y la tapa son de aluminio anodizado, con 870 g de peso. El grado de protección en el lado del eje es IP64 (estándar) o IP65 con rodamiento sellado (opción Z); en el lado de la salida depende de la conexión. Ofrece frecuencia máx. de 100 kHz (160 kHz opcional, opción S) y 6000 rpm continuas (3000 rpm con la opción Z), con electrónicas NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30, y alimentación de 5 a 30 Vcc según código.

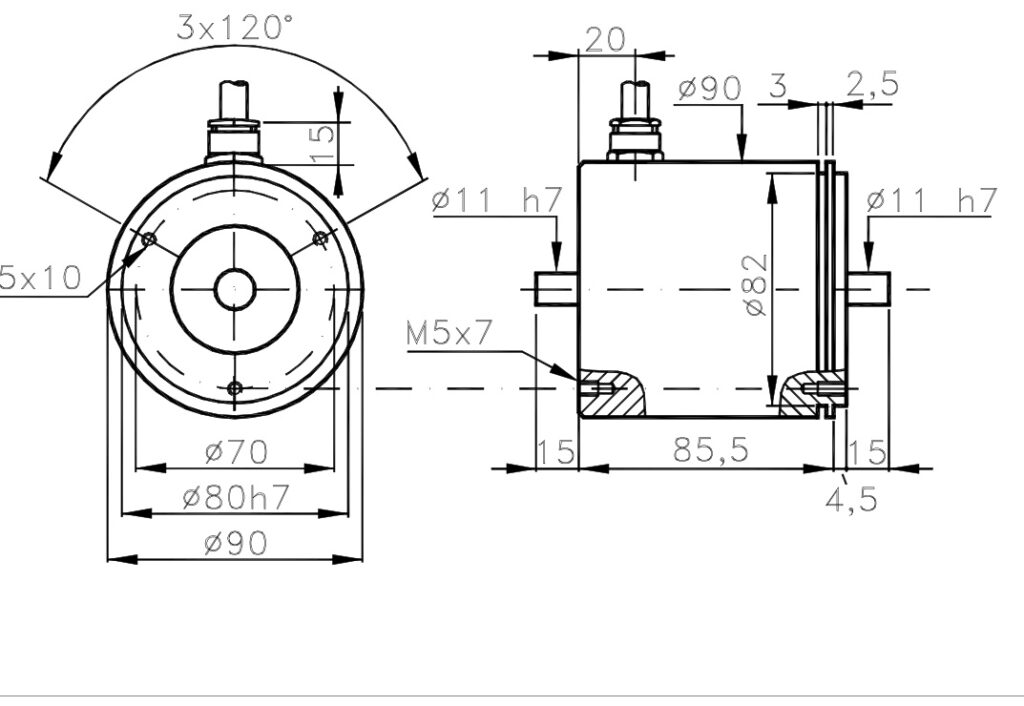

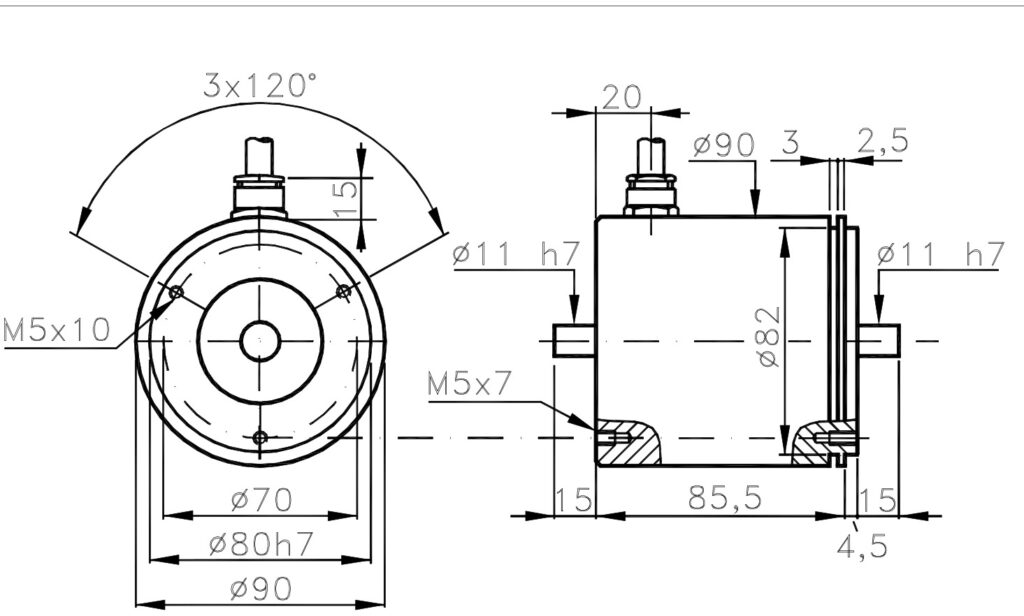

Ardatz zeharkatzaileak Ø11 h7 mm neurtzen du eta alde bakoitzean 15 mm irteten da; gehienez 8 kg-ko karga erradial/axiala jasaten du. Oinarria eta estalkia aluminio anodizatuz eginda daude, Ø90 mm-ko gorputzarekin eta 870 g-ko pisuarekin. Ardatzaren aldeko babes-maila IP64 da (estandarra) edo IP65 errodamendu zigilatu batekin (Z aukera); irteerako aldean, konexioaren araberakoa da.
Ofrece de 1 a 3600 impulsos por vuelta, frecuencia máx. de 100 kHz (160 kHz opcional, opción S) y 6000 rpm continuas (3000 rpm con la opción Z), con electrónicas NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30, y alimentación de 5 a 30 Vcc según código.
- Ø11 mm-ko ardatz bikoitza: altzairu herdoilgaitzez egina, errodamenduetan, alde bakoitzean 15 mm-ko irtengunearekin.
- Carcasa Ø90 mmAluminio anodizatuzko oinarria eta tapa, 870 g, ingurune gogorretan lan astunetarako.
- Ardatzean karga.: 8 kg arte erradial/axial.
- Aukerako zigilatutako errodamendua (Z)IP65 ardatz aldean, 3000 bira/min jarraituarekin eta 90 g·cm-ko hasierako momentuarekin.
Maiz egiten diren galdera teknikoak
Nolakoa da I/90B kodetzailearen ardatza?
Ardatz zeharkakoa da, Ø11 h7 mm-koa, altzairu herdoilgaitzezkoa, alde bakoitzean 15 mm irten dena. H aukerarekin, beste ardatz diametro bat (Ø n) eskuragarri dago eskaeraren arabera.
Zer babes maila du I/90B-k?
IP64 ardatz aldean (estandarra) edo IP65 errodamendu zigilatuarekin (Z aukera). Irteerako aldean, konexioaren araberakoa da: IP65 CW kablearekin, IP65etik IP67ra konektorearekin, IP65 kablearen muturreko konektorearekin eta IP00 terminal-kutxarekin.
Zein bereizmen eta maiztasun eskaintzen ditu?
Biraketa bakoitzeko 1etik 3600 pultsura, gehienez 100 kHz-ko maiztasunarekin (160 kHz aukerakoa, S aukera).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminio anodizatua (oinarria eta tapa) |
| Pisua | 870 g |
| Ardatza | Doble eje pasante Ø11 mm, acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 8 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Elikadura | 5etik 30era Vcc kodearen arabera. |
| Itzuli bakoitzeko bulkada | 1etik 3600era inp/v |
| Maiztasun maximoa | 100 kHz-ko (160 kHz aukerakoa, S aukera) |
| Gehienezko kontsumoa | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Babesa eta ingurumena | |
| IP babes-maila | IP64 ardatzaren alboan (estándar) / IP65 sellado (Z); lado salida según conexión (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Abiadura jarraitu maximoa | 6000 bira minutuko (estándar) / 3000 rpm (Z); intermitente +30 % (velocidad máxima intermitente: +30 % de la continua) |
| Inpaktuarekiko erresistentzia | 50 G (11 ms) |
| Bibrazio-erresistentzia | 12 G (10etik 2000 Hz-ra) |
| Funtzionamendu-tenperatura | 0 °C a +70 °C (personalizable bajo pedido) |
| Biltegiratze tenperatura | -30 °C +85 °C-tan |
