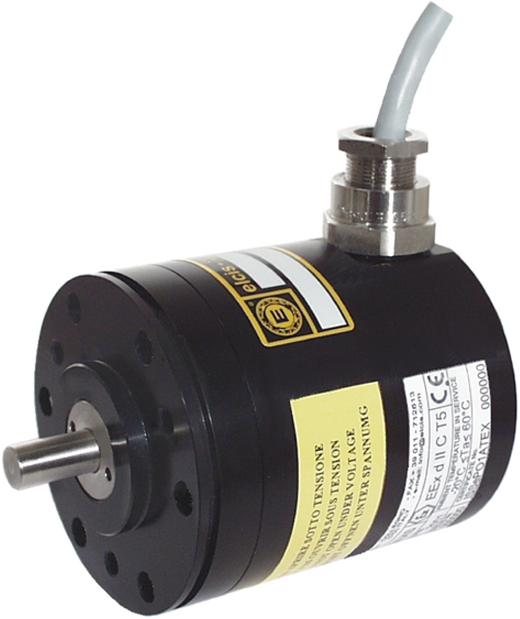

A/80EXS leherketa-aurkako bira bakarreko kodetzaile absolutua
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, ATEX kodetzaile absolutua, SENTOREAK
7-12 biteko bira bakarreko kodetzaile absolutua, leherketen aurkakoa, ISSeP ziurtagiriduna, ATEX Ex d II C T6 CENELEC arauen arabera, servo motako brida-muntaketarekin. Atmosfera lehergarriak dituzten lan-inguruneetarako egokia (grisua izan ezik), II 2 G Ex d IIC T6 Gb eta D Ex tb IIIC T85°C Db IP6X markekin.
Gray, Excess edo kode pertsonalizatuan 4096 urrats bira bakoitzeko (12 bit) bereizmena. Bertsioak: Gray edo Excess paraleloa (GP, EP), Gray edo Excess seriea (GS, ES, RS422 transmisioa) eta korronte (A) edo tentsio (V) bertsio analogikoak, azken biak 15 V edo 18–28 V-ko elikatze-iturriarekin eta 4096ko bereizmenarekin bakarrik. Elektronika: NPN kolektore irekia, NPN kolektore irekia + PTC, NPN igorle irekia + PTC, eta push-pull paralelo bertsioan; SSI seriea; 4–20 mA eta 0–10 V analogikoa.
Aluminiozko oinarria eta estalkia, altzairu herdoilgaitzezko ardatza Ø10 h7 eta 1300 g-ko pisua. Konexioa 1 m-ko IP66 kablearen bidez (CV1, CV7) edo 26c IP65 kablearen muturreko konektorearen bidez (VM5, TM5, leherketa-atmosfera potentzialen kanpo soilik). Aukerak: errodamendu zigilatuak (Z), altzairu herdoilgaitzezko karkasa (N), tropikalizazioa (G) eta aukera pertsonalizatuak (X). Funtzionamendu-baldintza bereziak (X ikurra): 100 °C-ko gutxieneko tenperaturarako egokia den kablea gailura modu iraunkorrean konektatuta, mutur libreko konexio egoki batekin eta gutxienez 8.8 mailako muntaketa-torlojuekin. Eskuragarri... guemisa.es.
- Markatuta II 2 G Ex d IIC T6 Gb eta D Ex tb IIIC T85°C Db IP6X, ISSeP07ATEX018X ziurtagiria.
- Joan-etorriko bidaia 7 eta 12 bit artean, arte 4096 urratsak itzuli bakoitzeko.
- Irten paralelo, SSI seriea (RS422) edo analogikoa (azken hau 15V edo 18-28V eta 4096 bereizmenarekin bakarrik).
- Altzairu herdoilgaitzezko ardatza Ø10 h7, gehienezko karga erradial/axiala. 10 kg.
- IP65 ardatz aldean estandarra e IP66 errodamendu zigilatuekin (Z aukera).
Maiz egiten diren galdera teknikoak
Zein ATEX markaketa eta ziurtagiri ditu 80EXS bira bakarreko kodetzaileak?
II 2 G Ex d IIC T6 Gb eta D Ex tb IIIC T85°C Db IP6X markak ditu, ISSeP-ek ziurtatua (ISSeP07ATEX018X) eta CESI-k jakinarazia (CESI02ATEX138Q), EN60079-0, EN60079-1 eta EN60079-31 arabera, 94/9/EE ATEX zuzentarauarekin. Baldintza bereziak (X ikurra): gutxienez 100 °C-rako egokia den kablea eta gutxienez 8,8-ko muntaketa-torlojuak.
Zein irteera elektroniko eta interfaze ditu 80EXS bira bakarreko kodetzaileak?
Bertsio paraleloak (GP, EP) NPN kolektore irekia 10 mA, NPN kolektore irekia 10 mA + PTC, NPN igorle irekia 10 mA + PTC edo push-pull 10 mA + PTC elektronikarekin; SSI seriea (GS, ES) RS422 transmisioarekin eta 125 kHz-ko erlojuarekin, Gray edo Excess kodearekin bakarrik; eta analogikoak korrontean (A) edo tentsioan (V), 15 V edo 18÷28 V-ko elikatze-iturriarekin eta 4096ko bereizmenarekin bakarrik.
Zein konexio eta IP sailkapen onartzen ditu?
1 m-ko IP66 kablea (CV1 eta CV7 GP eta EP bertsio paraleloan bakarrik) edo 26c IP65 kablearen muturreko konektorea (VM5) eta 26c IP65 zigilatua (TM5), bi hauek leherketa-atmosfera potentzialetan bakarrik. Ardatz aldea: IP65 estandarra eta IP66 zigilatutako errodamenduekin (Z). N aukera: altzairu herdoilgaitzezko karkasa.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Oinarria eta tapa | Aluminioa (Eskatuz pertsonalizagarria: oinarria, tapa eta konexioak) |
| Pisua | 1300 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza |
| gehienezko karga erradial/axiala. | 10 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP66 kablea, konektorea kablearen IP65 muturrean |
| Bereizmen maximoa. | 4096 urrats/biraketa (12 bit); biraketa bakarra 7tik 12 bitera |
| Irteera kodeak | Grisa, Gehiegizkoa, Pertsonalizatua |
| Gehienezko maiztasuna. | 50 kHz-ko (SSI erlojua: 125 kHz) |
| Vcc elikatze-iturria | 5 V ±5 %, 15 V ±5 %, 8÷24 V, 18÷28 V |
| Gehienezko kontsumoa. | 180 mA |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 errodamendu zigilatuekin (Z) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 errodamendu zigilatuekin (Z) |
| Talkaren/bibrazioaren erresistentzia | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Giro-tenperatura (T6) / biltegiratzea | -20 … +40 °C / -30 … +85 °C |
| Beste ezaugarri batzuk | |
| Interfazeak | Paraleloa (GP, EP), SSI seriea (GS, ES; Gray edo Excess kodearekin bakarrik), analogikoa korrontean (A) eta tentsioan (V) (15 V edo 18÷28 V-ko elikatze-iturriarekin eta 4096ko bereizmenarekin bakarrik) |
