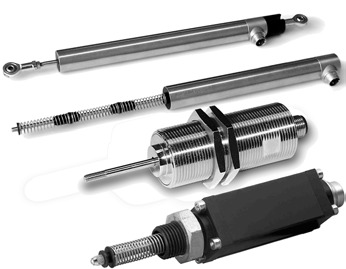

Schreiber serieko SM31 eta SM33 eskalagarri anplifikatutako LVDT sentsorea
- Fabrikatzailea: Schreiber Messtechnik
- Kategoria: Desplazamendua, LVDT anplifikatua, SENTOREAK, LVDT sentsoreak
Schreiber SM31 eta SM33 serieek eboluzio-jauzi bat adierazten dute. LVDT sentsore anplifikatua Industria sektorerako errendimendu handiko sentsore adimenduna. Modelo pasibo analogikoen arkitektura mekaniko indartua partekatzen dute —SM31rako M30x1.5 haridun gorputza eta SM33rako 25×25 mm-ko xasis sendoa—, barneko zirkuitu-plakan integratzen dute... 16 biteko A/D eta D/A mikrokontrolagailua. Digitalizazio honek transduktoreari desbideratze ez-linealak iragazi eta zuzentzeko aukera ematen dio bere barneko EEPROM memorian gordetako matrizeak erabiliz, 0,2%-ko linealtasun apartekoa lortuz (lantegian 0,1%-ra kalibra daiteke).
Integrazio eta tresneria ingeniaritzarako diseinatuta, bi serieak "Teach-in" funtzioagatik bereizten dira. Teknikariek neurketa-eremua eskalatu dezakete in situ hardwarea erabiliz, logika-pinak (ANF eta END) kitzikapen-tentsioaren (+UB) aurka zubituz. Ezaugarri honek 4-20mA edo ±10V begizta analogikoaren hasierako eta eskala-eremu osoa 5 segundo baino gutxiagotan berriro konfiguratzea ahalbidetzen du. 700 Hz-ko maiztasunak onartzen dituztenez, hauek... posizio linealaren sentsoreak Higadurarik gabeko dimentsio-egiaztapenean behin betikoak dira, sarrera azkarreko PLC txartelekin koordinatutako abiaraztea izugarri bizkortuz.
Maiz egiten diren galdera teknikoak
- 4-20mA-ko irteera-tartea tokian bertan egokitzeko programazio-interfaze edo kable berezi bat behar al da?
Inola ere ez. Prozesua hardware bidez kudeatzen da erabat (Teach-In). Sentsorea fisikoki zero marka mekanikoan jarriz, tentsio primarioa (+UB) "ANF" sarreran 5 segundoz aplikatuz gero, EEPROMak beheko muga gisa (4mA) ezar dezake. Prozesua modu analogikoan errepikatzen da "END" sarrerarekin azken baliorako. - Ba al dago desberdintasun algoritmiko edo eraikitzailerik SM31 eta SM33 familien artean?
Bi serieek 16 biteko A/D txipa eta EEPROM transduktore berdinak dituzte. Desberdintasuna kaxa elektromekanikoan datza soilik: SM31 M30x1.5 metrikoan zilindrikoa den bitartean (IP67), SM33 plano horizontaletan zurrunki lotuta dagoen aluminiozko pellet angeluzuzena da (25x25mm).
Integrazio tematikoa eta perimetroko ekipamendua
Propietateak
| Ingeniaritza zehaztapena | Balio Teknikoak SM31 / SM33 |
|---|---|
| Neurketa-printzipioa | LVDT induktibo bat (16 biteko mikrokontrolagailuarekin) |
| Ontziratze fisikoen formatuak | SM31: M30x1.5 haridun | SM33: 25x25mm aluminiozko blokea |
| Lan-eremu mekanikoa | 5 mm | 10 mm | 15 mm |
| "Tech-in" funtzioa (Eskalatzea) | Gutxieneko seinalea fabrikako mugaren 20%-ra moztea |
| Barne-ebazpena | D/A algoritmikoa – A/D digitalizazio konstantea 16 biteko |
| Linealtasunetik desbideratzea | 0.2% konstantea (Aukerako doikuntza gorena 0.1%-raino) |
| Kitzikapen-tentsioa (UB) | 10V-tik 32V-ra DC (korronte-irteera) / 15V-tik 32V-ra (tentsio-irteera) |
| Irteerako seinale natiboak | 0-20mA / 4-20mA / 0-5V / 0-10V (Handitzen eta txikitzen) |
| Eramailearen muga-maiztasuna | 700 Hz (Dinamika handia metrologia jarraituan) |
| Ingurumenaren babes mailak | SM31: IP67 Zigilatua | SM33: IP66 Mekanizatua |
| Konektorearen interfazea | M12 konektorea edo 5 poloko kablea (+ ANF/END logika pinak) |
