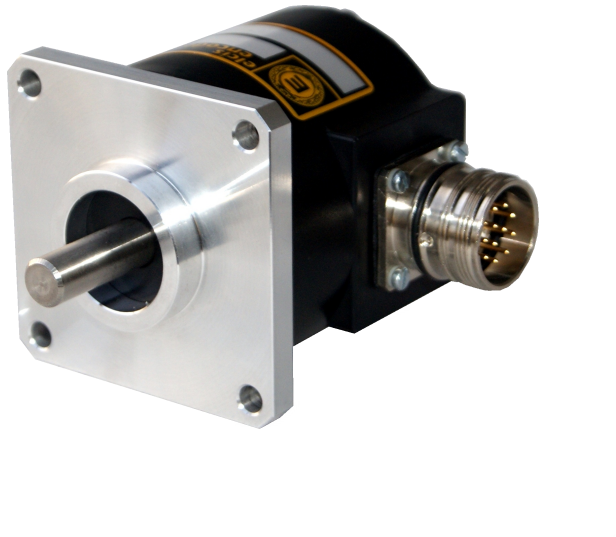

Bira bakarreko kodetzaile absolutua A/763
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 763 (A/763) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), con interfaz SSI, salida Sin/Cos a 1024 ppr o RS422 hasta 16384, en carcasa con brida cuadrada de 63 mm.
OptoASIC sentsore batekin programa daitekeen bira bakarreko kodetzaile absolutu gisa, A/763ak biraketa bakoitzeko 65.536 (16 biteko) bereizmena eskaintzen du, SSI serieko irteerarekin (S1 interfazea aurrezarpenarekin) Gray edo kode bitarrean. Gainera, Sine/Cos irteera gehigarri bat onartzen du 1024 ppr-tan edo biraketa bakoitzeko 16.384 pultsu arteko RS422 irteera inkrementala, eta, PR aukerarekin (gehienez 8.192 div/biraketa), kodea, bereizmena, aurrezarpena eta helbidea software bidez programatzea ahalbidetzen du USB bidez edo RS422 interfazearen beraren bidez.
Con base de aluminio anodizado y tapa VALOX 420, y eje de acero inoxidable Ø9,52 h7 (hasta 5 kg de carga radial/axial), se aloja en una carcasa con brida cuadrada de 63 mm. Resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP65 en el lado del eje (IP66 en versión sellada).
- Programatzeko bereizmena gehienez 65536 biraketa bakoitzeko urratsak (16 bit).
- Serial interfazea SSI aurrezarpenarekin, kodean Grisa edo Binarioa programagarria (PR aukera) software bidez USB bidez edo interfazearen bidez RS422.
- Irteera gehigarria Sin/Cos a 1024 ppr inkrementala RS422 gehienez 16384 biraketa bakoitzeko pultsuak.
- Inpaktuarekiko erresistentzia 50 gramo (11 ms) dagoeneko bibrazioak 12 G (10–2000 Hz).
Maiz egiten diren galdera teknikoak
Zein da A/763ak eskaintzen duen bereizmen maximoa?
Biraketa bakoitzeko 65536 (16 bit) arteko bereizmena, biraketa bakoitzeko 1024, 4096, 8192, 16384, 32768 edo 65536 zatiketa artean hauta daiteke.
Nola programatzen da kodetzailea?
PR aukerarekin (gehienez 8192 div/bira), programazioa kodetzailea elikatzen duen USB ataka batera kable bidez konektatutako ordenagailu softwarearen bidez egin daiteke, edo RS422 interfazearen bidez, ASCII kodean programazioa eta datuak trukatzea ahalbidetzen duena. Softwarea eta kablea eskaeraren arabera hornitzen dira.
Zer beste irteera onartzen ditu SSIz gain?
Sin/Cos 1024 ppr-tan (S aukera) edo 1024, 2048, 4096, 8192 edo 16384 pultsu bira bakoitzeko RS422 inkrementala (I1etik I5era bitarteko aukerak).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |

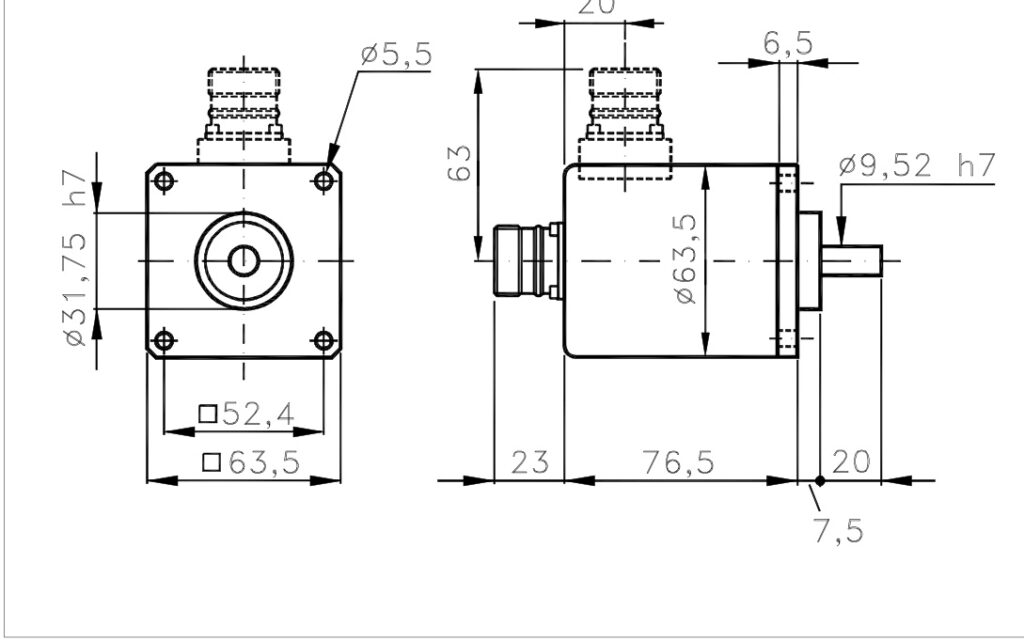

| Brida | Cuadrada de 63 mm |
| Pisua | 620 g |
| Ardatza | Ø9.52 h7 altzairu herdoilgaitza (aukerakoa Ø6, Ø8, Ø10, Ø11, Ø12 mm edo eskaeraren arabera) |
| gehienezko karga erradial/axiala. | 5 kg |
| Elektrikoa | |
| Irteerako babesa | IP65etik IP66ra konexioaren arabera. |
| Elikadura | 10–30 V |
| Gehienezko kontsumoa. | 200 mA |
| Interfazea | SSI aurrezarpenarekin (S1) |
| Irteera kodeak | Programagarria: Grisa, Binarra |
| Bereizmen maximoa. | 65536 (16 bit) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 zigilua |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizka: +30 %) |
| Talkaren/bibrazioaren erresistentzia | 50 G (11 ms) 12 G (10–2000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | -20 … +85 °C / -30 … +85 °C |
| Beste ezaugarri batzuk | |
| Salida incremental (opcional) | Sin/Cos 1024 ppr o RS422 hasta 16384 ppr |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/763-S-G-1024-1030-S1-PR-CV-RA763SG10241030S1PRCVR | Monovuelta · Código Gray · 1024 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/763-S-G-4096-1030-S1-PR-CV-RA763SG40961030S1PRCVR | Monovuelta · Código Gray · 4096 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/763-S-G-8192-1030-S1-PR-CV-RA763SG81921030S1PRCVR | Monovuelta · Código Gray · 8192 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
