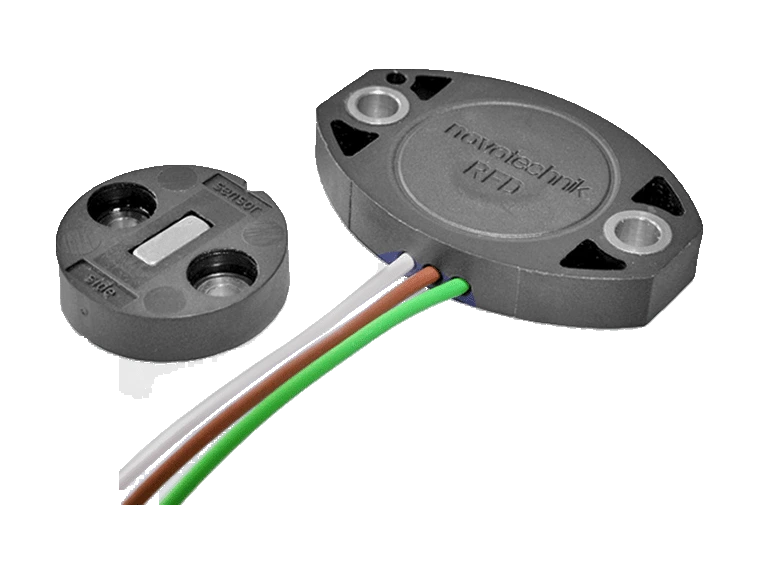

Sensor de ángulo sin contacto de dos piezas RFD-4000
- Manufacturer: Novotechnik
- Category: Displacement, Encoder, Absolute Encoder, Single-turn Absolute Encoder, Absolute Magnetic Encoder, Angular displacement sensor, SENSORS
Sensor de ángulo sin contacto RFD-4000 de Novotechnik. Sensor de ángulo Hall sin contacto, de hasta 360° y 7 mm de altura.
El RFD-4000 usa un imán o marcador de posición magnético aparte, fijado al eje que se mide. Mide la orientación del campo magnético y entrega una tensión analógica proporcional al ángulo. Sus dimensiones permiten instalarlo en espacios pequeños. La carcasa es de plástico resistente a la temperatura, y el sensor, sellado, no es sensible al polvo, la suciedad ni la humedad. El diseño en dos piezas da flexibilidad de montaje: sin eje ni rodamiento, es poco sensible a las tolerancias axiales y radiales. La conexión eléctrica es por hilos.
Puntos clave
- Totalmente sin contacto: sin eje ni juntas que se desgasten
- Medida directa a través de cualquier material no ferromagnético
- Rango eléctrico de hasta 360°, linealidad ±0,5 %
- Desplazamiento lateral del imán de hasta ±3 mm
- Protección IP67, IP68, IP69; versiones de uno y de varios canales
- Vida mecánica ilimitada; resolución de hasta 12 bits; diseño de solo 7 mm de alto
Technical Frequently Asked Questions
¿Qué se puede conectar al sensor de ángulo sin contacto RFD-4000?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y medidor multifunción con display digital para conexión directa de señales potenciométricas y normalizadas MAP-4000.
¿Cómo se pide el sensor de ángulo sin contacto RFD-4000?
El código de pedido tiene 7 casillas: versión mecánica, canales, rango, ub, señal, característica y conexión. Por ejemplo, RFD-4021-636-211-401 es la versión con diseño estándar, 1 canal, rango de 0° a 360°, Ub = 5 VDC, salida 5 … 95 % ratiométrica creciente en sentido horario y 3 hilos de 0,5 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo sin contacto RFD-4000?
Temperatura de trabajo: -40 … +125 °C. Protección: IP67 / IP68 / IP69.
Properties
| Feature | Specification |
|---|---|
| Medida y señal de salida | |
| Exit sign | Ratiométrica a la tensión de alimentación Ub: 5 … 95 % (0,25 … 4,75 V) o 10 … 90 % (0,5 … 4,5 V) |
| Carga | ≥ 10 kΩ |
| Número de canales | 1 / 2 |
| Diagnóstico | Activado (en error, la señal queda fuera del rango plausible) |
| Update frequency | típ. 2,5 kHz |
| Measuring range | 0 … 30° hasta 0 … 360°, en pasos de 10° |
| Independent linearity | ≤ ±0,5 % FS (con resistencia pull-down de 10 kΩ) |
| Resolution | 12 bits |
| Repeatability | típ. ≤ ±0,1° |
| Error de temperatura, rango 30 … 170° | típ. ±0,875 % FS |
| Error de temperatura, rango ≥ 180° | típ. ±0,6 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 13 mA por canal (típ. 8 mA bajo pedido) |
| Reverse polarity protection | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (todas las salidas frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Datos mecánicos | |
| Housing | Plástico PBT-GF resistente a la temperatura, con insertos de latón |
| Fixation | 2 tornillos de cabeza cilíndrica M4x14 (incluidos en el suministro) |
| Par de apriete de la fijación | máx. 150 Ncm |
| Mechanical tour | Continuo |
| Weight | aprox. 10 g |
| Electrical connection | Hilos de 0,5 mm² (AWG 20), PVC |
| Environmental conditions | |
| Working temperature | -40 … +125 °C |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 / IP68 / IP69 |
| Velocidad máx. de trabajo y vida | Mecánicamente ilimitadas |
| MTTF (IEC 60050) | 9926 años (1 canal), 4441 años (parcialmente redundante, por canal) o 4512 años (totalmente redundante, por canal) |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Electromagnetic compatibility | |
| ISO 10605 ESD (manipulación/componente) | 8 kV / 15 kV |
| ISO 11452-2 Campos de HF radiados | 200 V/m |
| ISO 11452-5 Campos de HF radiados, stripline | 200 V/m |
| CISPR 25 Emisión radiada | Nivel 5 |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 61000-4-8 Campos magnéticos | 30 A/m |
| Accesorios de proceso | |
| Reference | Description |
| MAP-4000 | Medidor multifunción con display digital para conexión directa de señales potenciométricas y normalizadas |
| Opción | Significado |
|---|---|
| Ejemplo: RFD-4021-636-211-401 = diseño estándar, 1 canal, rango de 0° a 360°, Ub = 5 VDC, salida 5 … 95 % ratiométrica creciente en sentido horario y 3 hilos de 0,5 m. | |
| 1 · Versión mecánica | |
| 4021 | Diseño estándar |
| 2 · Número de canales | |
| 6 | 1 canal (1x Ub / 1x salida) |
| 7 | Parcialmente redundante (1x Ub / 2x salida) |
| 8 | Totalmente redundante (2x Ub / 2x salida) |
| 3 · Rango de medida | |
| 03 | 0° … 30° mín. |
| 06, 12, 18, 24, 36 | 0° … 60°, 120°, 180°, 240°, 360° |
| 36 | 0° … 360° máx. |
| 4 · Tensión de alimentación Ub | |
| 2 | Ub = 5 VDC |
| 5 · Señal de salida | |
| 1 | 5 … 95 % ratiométrica a Ub (0,25 … 4,75 VDC) |
| 2 | 10 … 90 % ratiométrica a Ub (0,5 … 4,5 VDC) |
| 6 · Característica de salida | |
| 1 | Creciente en sentido horario |
| 2 | Creciente en sentido antihorario |
| 3 | Salidas cruzadas, canal 1 creciente en sentido horario (parcialmente redundante) |
| 4 | Salidas cruzadas, canal 1 creciente en sentido horario (totalmente redundante) |
| 7 · Conexión eléctrica | |
| 401 | Hilos, 3x L = 0,5 m (1 canal) |
| 411 | Hilos, 4x L = 0,5 m (parcialmente redundante) |
| 421 | Hilos, 6x L = 0,5 m (totalmente redundante) |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
