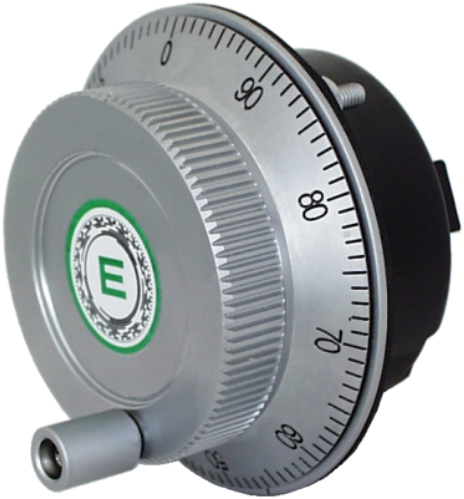

Volant Electrònic VE80
Comandament Ø80 mm | Comandament metal·litzat | 100 impulsos/tornada estàndard | Enclavament mecànic per pas | Alimentació 5 Vcc o 15-24 Vcc | Sortides NPN i driver 26LS31 | IP50 costat eix | Sortida per bornes Phoenix MS | Parell d'arrencada 0,12 Nm | Pes 280 g
- Fabricant: ELCIS Encoder
- Categoria: Encoder, SENSORS, Volants Electrònics

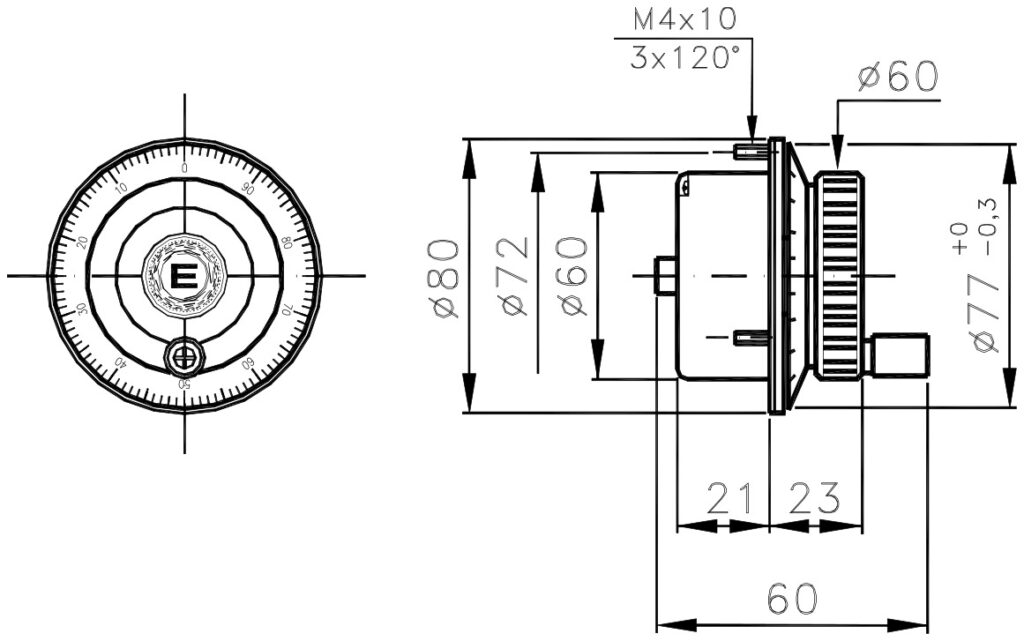

Volant electrònic amb comandament de Ø80 mm i sortida per regleta de borns de connexió.
El VE80 incorpora comandament metal·litzat de Ø80 mm. Subministra de sèrie 100 impulsos per volta amb enclavament mecànic a cada pas.
Ofereix electròniques NPN estàndard i driver 26LS31 amb alimentació de 5 Vcc o 15-24 Vcc. Protecció IP50 al costat de l'eix i vida en rotació d'almenys 1.000.000 hores a 200 rpm. Disponible a guemisa.es.
- Resolució de 100 impulsos per volta amb enclavament per osques a cada pas.
- Comandament metal·litzat de Ø80 mm.
- Alimentació de 5 Vcc o de 15 a 24 Vcc amb caixa de borns Phoenix MS.
- Vida útil en rotació ≥ 1.000.000 hores a 200 rpm i grau de protecció IP50 costat eix.
Preguntes Freqüents Tècniques
Quina resolució i diàmetre de comandament té el VE80?
Disposa de comandament de Ø80 mm i ofereix 100 impulsos per volta amb enclavament mecànic per osques a cada pas.
Quines sortides electròniques i tensions admet?
Admet etapes NPN estàndard i driver 26LS31 (N). Les tensions dalimentació són 5 V ±5 % o 15–24 V.
Quines opcions de connexió i protecció IP incorpora?
Ofereix protecció IP50 al costat de l'eix, grau IP00 a la regleta de borns axial Phoenix MS.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat |
| Tapa | Plàstic |
| Pes | 280 g |
| Parell d'arrencada | 0,12 Nm |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP00 (veure pàg. 2) |
| Consum màx. | 80 mA estàndard · 160 mA line driver |
| Font de llum | LED amb vida ≥ 100.000 h |
| Impulsos per tornada | 100 estàndard (amb osques d'enclavament a cada pas (with detent at each step)). Cotes del pla sense tolerància segons UNI ISO 2768-mk) |
| Protecció i entorn | |
| Protecció costat eix | IP50 |
| Vida en rotació a 200 rpm | ≥ 1.000.000 h |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +60 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Altres característiques | |
| Comandament i disc graduat | Metal·litzat (comandament Ø80 mm) |
Altres productes
Carcassa cilíndrica Ø90 mm | Centrat frontal Ø80 h7 | Eix buit passant Ø16 a Ø30 mm | Pern antirotació | 1 a 36000 impulsos/tornada | Freqüència màx. 100 kHz (500 kHz opcional) | Alimentació 5-30 V | 11 sortides electròniques disponibles | Protecció IP65 | Pes 750 g
Carcassa d'alumini Ø59 mm amb acoblament elàstic incorporat | Interfície DeviceNet (D2) | Transceptor CAN ISO 11898, velocitat de transmissió programable | Resolució màx. 16 bit/volta · 30 bit el 16384 voltes | Codi de sortida Binari | Alimentació 10–30 V DC, consum màx. 2,5 W | Eix buit F7: Ø15 mm estàndard (Ø8, Ø10, Ø12 o altres sota comanda) | Compensació de l´acoblament: axial ±0,1 mm, radial ±0,2 mm, angular ±1° | Protecció IP64 a eix (IP66 segellat) | Temperatura de treball -40 … +85 °C
Sensor desplaçament resistiu industrial, rang des de 50 mm a 1250 mm
Carcassa Ø90 mm | Dos encoders interns amb sortides independents | Eix Ø11 h7 inoxidable | 1 a 36000 + 1 a 2540 impulsos/tornada | Freqüència màx. 100 kHz | Alimentació 5–30 V | Sortides NPN, PNP, push-pull, drivers, TTL i sinusoïdal | IP65 costat eix (IP66 segellat) | 6000 rpm contínues | Pes 950 g

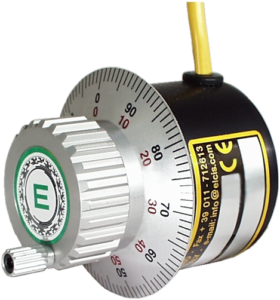

Carcassa Ø50 mm | Comandament en alumini anoditzat | 10 electròniques i 7 alimentacions | 100 impulsos/tornada estàndard | Enclavament mecànic per pas | Alimentació 5–30 V | Sortides NPN, PNP, push-pull i drivers | IP64 costat eix | Sortida radial per cable CV | Pes 190 g
Roda mètrica en voladís | Pivot sinteritzat autolubricat | Roda metàl·lica o de goma | Eix Ø11 mm d´acer inoxidable | Pes de 2800 g | Resolució 1-5000 imp/v | Freqüència 60 kHz (100 kHz opcional) | Base i tapa d´alumini anoditzat | IP66 al costat de l'eix | Tall de xapa, fusta i vidre
Carcassa metàl·lica Ø170 mm | Centrat frontal Ø140 h6 | Eix Ø14 h6 inoxidable | 18000-900000 impulsos/tornada | Precisió ±2,5 segons d'arc | Freqüència màx. 160–2200 kHz | Alimentació 5 V ±5 % | Sortides driver 26LS31 i sinusoïdal 1 Vpp | IP64 costat eix | Pes 3500 g
Sensor potenciomètric de desplaçament lineal per contacte amb tornada automàtica, recorreguts de 10 a 200 mm i IP54

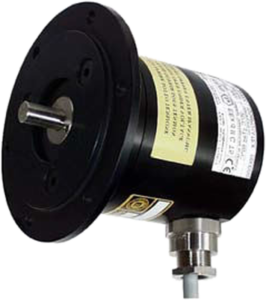

Certificació ATEX Ex d IIC T6 Gb | Brida B10 (Ø115) amb centrat Ø85 h7 | Carcassa d'alumini | Monovolta de 7 a 12 bits | Fins a 4096 passos per tornada | Eix d´acer inoxidable Ø10 h7 | Sortida paral·lel, sèrie SSI (RS422) o analògica | IP65 estàndard i IP66 a l'eix amb l'opció Z | Càrrega radial/axial màx. 10 kg | Alimentació 5 V, 15 V, 8÷24 V o 18÷28 V
