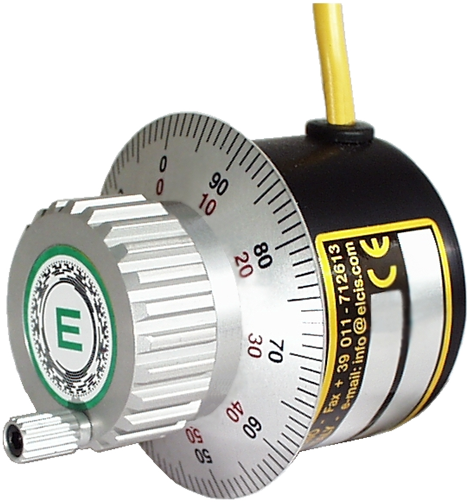

Volant Electrònic VE50
- Fabricant: ELCIS Encoder
- Categoria: Encoder, SENSORS, Volants Electrònics

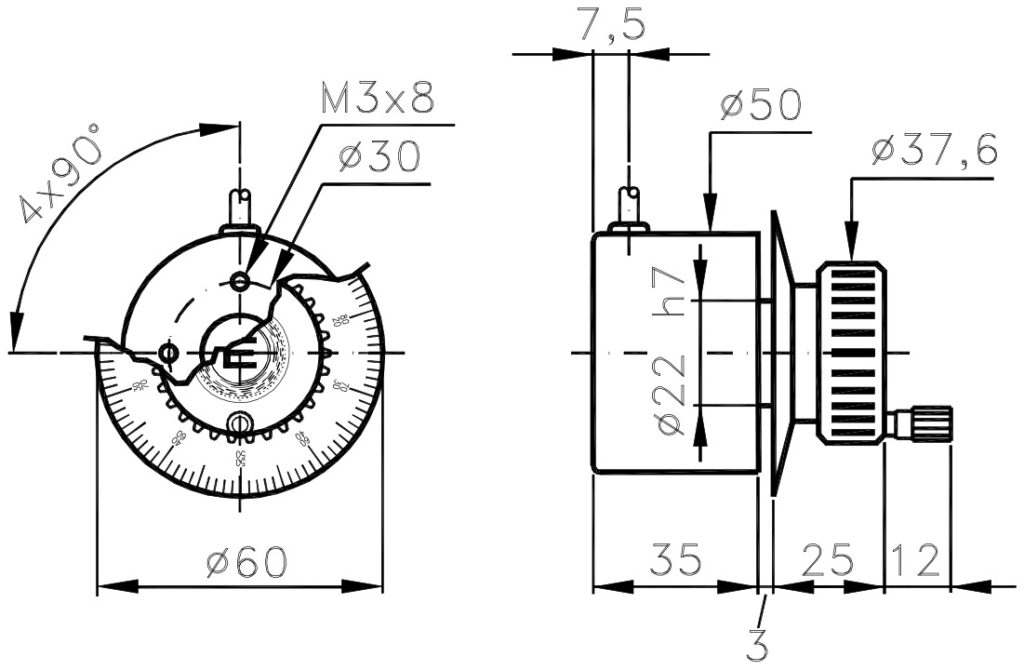

Volant electrònic amb carcassa de Ø50 mm, deu etapes electròniques de sortida i set tensions d'alimentació de 5 a 30 V.
El VE50 disposa de comandament i disc graduat amb alumini anoditzat. Ofereix 100 impulsos per volta amb enclavament mecànic a cada pas.
Admet deu electròniques de sortida (NPN, PNP, push-pull i drivers 26LS31 i 88C30) amb set alimentacions entre 5 i 30 Vcc. Protecció IP64 al costat de l'eix i vida en rotació d'almenys 1.000.000 hores a 200 rpm; pes de 190 g. Disponible a guemisa.es.
- Resolució de 100 impulsos per volta amb enclavament per osques a cada pas.
- Comandament i escala graduada a alumini anoditzat.
- Alimentació entre 5 i 30 V i electrònica amb drivers 26LS31 i 88C30.
- Vida útil en rotació ≥ 1.000.000 hores a 200 rpm i grau de protecció IP64 costat eix.
Preguntes Freqüents Tècniques
Quina resolució i enclavament ofereix el VE50?
Disposa de 100 impulsos per volta amb enclavament mecànic per osques a cada pas en la seva versió de sèrie.
Quines sortides electròniques i tensions admet?
Admet etapes NPN, NPN col·lector obert, PNP, PNP col·lector obert, push-pull i drivers 26LS31 i 88C30. Les tensions d'alimentació disponibles són 5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 % i 10–30 V (màx. 15 Vdc amb driver 88C30).
Quines opcions de connexió i protecció IP incorpora?
Ofereix protecció IP64 al costat de l'eix, grau IP64 a la sortida i connexió per cable directe radial CV d'1 m, amb opció de connectors a extrem de cable (IP65).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat |
| Tapa | Alumini anoditzat |
| Eix | Acer inoxidable |
| Pes | 190 g |
| Parell d'arrencada | 0,15 Nm |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP64 / IP65 (veure pàg. 2) |
| Consum màx. | 80 mA estàndard · 150 mA line driver |
| Impulsos per tornada | 100 estàndard (amb osques d'enclavament a cada pas (with detent at each step)). Cotes del pla sense tolerància segons UNI ISO 2768-mk) |
| Protecció i entorn | |
| Protecció costat eix | IP64 |
| Vida en rotació a 200 rpm | ≥ 1.000.000 h |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Altres característiques | |
| Comandament i disc graduat | Alumini anoditzat |
