Encoder Absolut Multivolta A/763
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Multivolta, SENSORS

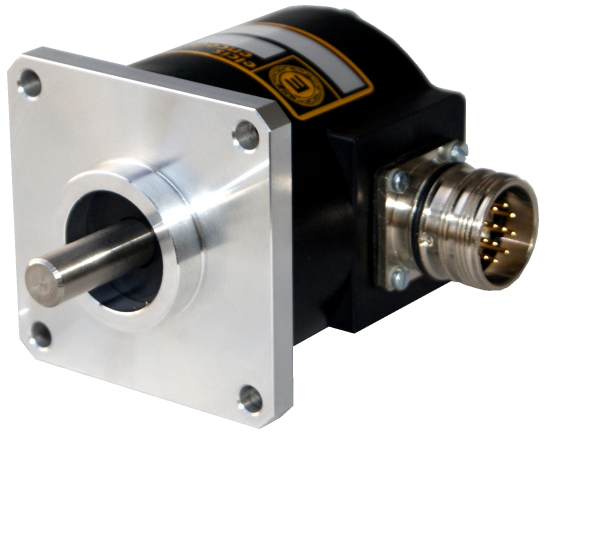

L'ELCIS 763 (A/763) és un encoder absolut multivolta programable amb brida quadrada de 63 mm, de fins a 65.536 passos (16 bit) per volta i 4096 voltes (12 bit). Pensat per a aplicacions on la robustesa mecànica i la facilitat de muntatge són els requisits fonamentals: base d'alumini anoditzat i tapa VALOX 420, eix d'acer inoxidable Ø9,52 h7 amb fins a 5 kg de càrrega radial/axial, resistència a 50 G d'impacte i 12 G de vibració i +5 entre +5 eix (IP66 en versió segellada).
Com a encoder absolut multivolta programable, amb sensor OptoAsic, l'A/763 ofereix fins a 65536 (16 bits) de resolució per volta i fins a 4096 voltes (12 bits), amb sortida sèrie SSI (interfície S1 amb preset) en codi Gray o Binari. Admet a més una sortida addicional Sense/Cos a 1024 ppr o incremental RS422 de fins a 16384 polsos per volta, i, amb l'opció PR (màx. 8192 div/volta), permet programar codi, resolució, preset i adreça mitjançant programari per USB o per la pròpia interfície RS422.

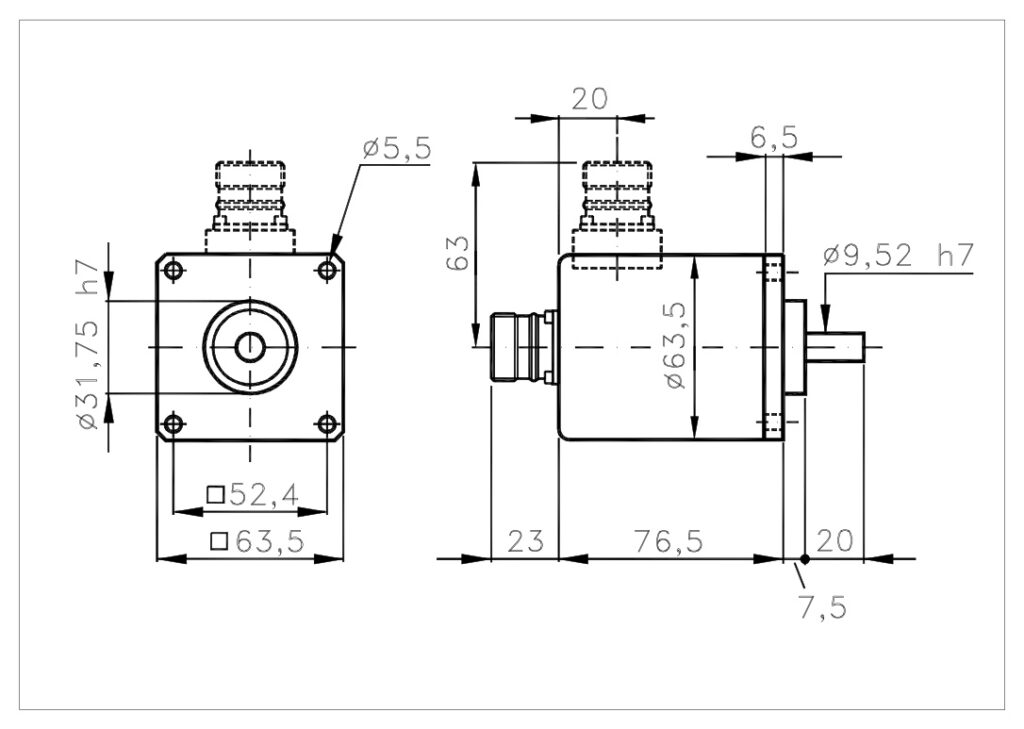

Amb base d´alumini anoditzat i tapa VALOX 420, i eix d´acer inoxidable Ø9,52 h7 (fins a 5 kg de càrrega radial/axial), s´allotja en una carcassa amb brida quadrada de 63 mm. Resisteix impactes de 50 G i vibracions de 12 G, i treballa entre -20 i +85 °C amb protecció IP65 al costat de l'eix (IP66 en versió segellada).
- Resolució programable de fins 65536 passos per volta (16 bit) a 4096 voltes (12 bit).
- Interfície sèrie SSI amb preset, en codi Gray o Binari programable (opció PR) per programari via USB o per la interfície RS422.
- Sortida addicional Sense/Cos a 1024 ppr o incremental RS422 de fins 16384 polsos per volta.
- Resistència a impactes de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quina resolució màxima ofereix l'A/763?
Fins a 65536 (16 bits) de resolució per volta en 4096 voltes (12 bits), seleccionable entre 1024, 4096, 8192, 16384, 32768 o 65536 divisions per volta.
Com es programa l'encoder?
Amb l'opció PR (màx. 8192 div/tornada), mitjançant un programari per a PC connectat per cable a un port USB que alimenta l'encoder, oa través de la interfície RS422, que permet programar i intercanviar dades en codi ASCII. El programari i el cable se subministren sota comanda.
Quines sortides addicionals admet a més de la SSI?
Sense/Cos a 1024 ppr (opció S) o incremental RS422 de 1024, 2048, 4096, 8192 o 16384 polsos per volta (opcions I1 a I5).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 620 g |
| Eix | Ø9,52 h7 acer inoxidable (opc. Ø6, Ø8, Ø10, Ø11, Ø12 mm o sota comanda) |
| Càrrega radial/axial màx. | 5 kg |
| Parell d'arrencada | 18 gcm estàndard · 30 gcm segellat |
| Elèctrica | |
| Protecció costat sortida | IP65 a IP66 segons connexió |
| Alimentació | 10–30 V |
| Consum màx. | 200 mA |
| Freqüència màx. (rellotge) | 500 kHz |
| Interfície | SSI amb preset (S1) |
| Codis de sortida | Programable: Gray, Binari |
| Resolució màx. | 65536 (16 bit) en 4096 voltes (12 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | -20 … +85 °C / -30 … +85 °C |
| Referència | Configuració |
|---|---|
| A/763-MG-4096-1030-S1-PR-CV-RA763MG40961030S1PRCVR | tipus: M · Gray · resolució: 4096 · alimentació: 1030 · interfície: S1 · opció interfície: PR · Cable long. 1 m · IP65 · sortida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
