Encoder Incremental per a Motors I/59
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

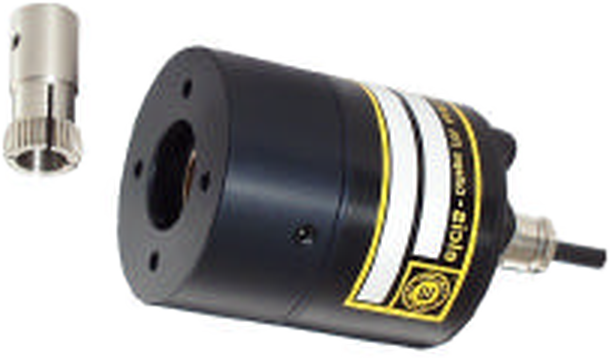

El model I/59 d'ELCIS és un encoder incremental amb les mateixes característiques que el model 72, però amb una brida acampanada patentada que permet girar el cos de l'encoder sobre el seu eix per a una perfecta alineació del zero elèctric i mecànic. Brides diferents opcionals.

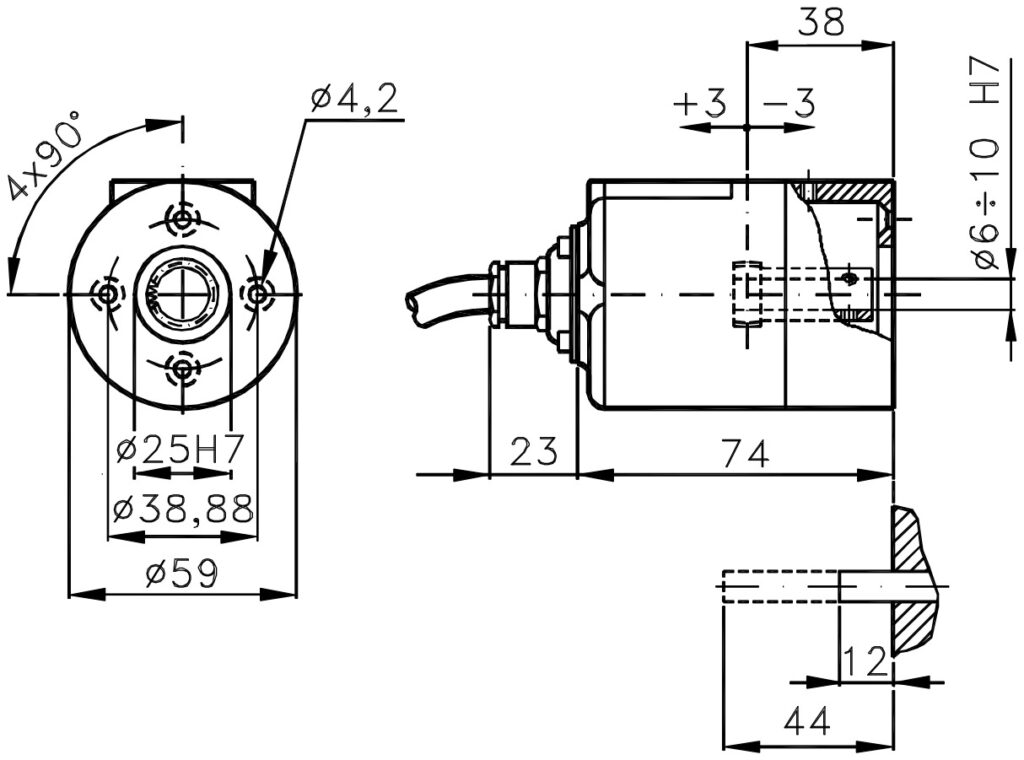

La compensació màx. de l'acoblament és axial ±3 mm, radial ±0,05 mm i angular ±2°. La base és d'alumini anoditzat, la tapa de Valox 420 i l'eix buit d'acer inoxidable, de 6 a 10 mm; el pes és de 520 g.
Ofereix de 1 a 25.000 impulsos per volta amb freqüència màx. de 100 kHz (160 o 300 kHz amb les opcions S i W), alimentació de 5÷30 Vcc i sortida sinusoïdal 1 Vpp entre les seves electròniques. Al costat de l'eix és IP64 de sèrie i IP66 amb rodament segellat (opció Z, 3000 rpm màx. contínues); el costat de la sortida va de IP63 a IP67 segons connexió. Disponible a guemisa.es.
- Brida acampanada patentada: el cos de l'encoder gira sobre el seu eix per alinear el zero elèctric i el mecànic.
- Eix buit d´acer inoxidable: Ø6, Ø8, Ø9,52 o Ø10 mm; altres diàmetres sota comanda.
- De 1 a 25000 imp/v: freqüència màx. 100 kHz; 160 kHz amb lopció S i 300 kHz amb lopció W.
- Electròniques: NPN, PNP, Push-pull, TTL, Line Driver 26LS31 o 88C30 i sinusoïdal 1 Vpp.
Preguntes Freqüents Tècniques
Quin avantatge aporta la brida acampanada de l'encoder I/59?
És una brida patentada que permet girar el cos de l'encoder sobre el seu eix per a una perfecta alineació del zero elèctric i mecànic.
Quines resolucions admet el model I/59?
De 1 a 25.000 impulsos per volta. La freqüència màx. és de 100 kHz de sèrie, 160 kHz amb lopció S i 300 kHz amb lopció W.
Quins materials componen l'envolupant de l'encoder I/59?
Base d'alumini anoditzat, tapa de Valox 420 i eix buit d'acer inoxidable; pesa 520 g.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base) i Valox 420 (tapa) |
| Pes | 520 g |
| Eix | Eix buit Ø6÷10 mm en acer inoxidable |
| Càrrega axial/radial màx. | 6 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP63 a IP67 (veure pàg. 2) |
| Alimentació | 5÷30 Vcc (veure pàg. 2) |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) |
| Impulsos per tornada | 1 a 25000 |
| Freqüència màx. | 100 kHz (160 o 300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard / IP66 segellat (opció Z) |
| RPM màx. contínues | 6000 rpm (estàndard) / 3000 rpm (opció Z) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C |
