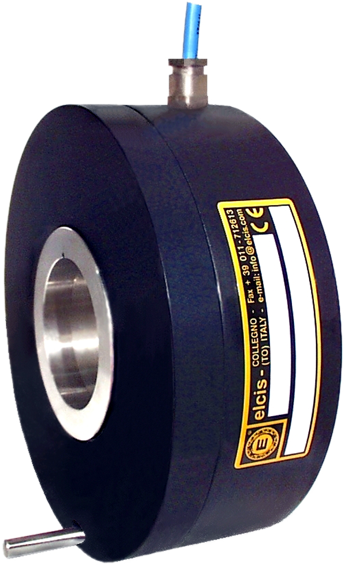

Encoder Incremental Alta Resolució I/150C
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Alta Resolució, SENSORS
El ELCIS 150C (I/150C) es un encoder incremental de alta resolución de carcasa metálica Ø150 mm, con eje hueco pasante de Ø30 a Ø50 mm y perno antirrotación. Está indicado para usos industriales medio-severos.
En carcassa metàl·lica Ø150 mm, l'I/150C ofereix d'1 a 90.000 impulsos per volta amb freqüència màxima de 100 kHz (300 kHz opcional) i electrònica de sortida NPN, PNP, push-pull i drivers 26LS31 o 88C30. S'alimenta entre 5 i 30 V segons la versió.
Base y tapa de aluminio anodizado y eje hueco pasante de acero inoxidable que admite 15 kg de carga axial/radial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje. La salida es radial: cable de 1 m, conectores de 12 contactos IP67, conectores en extremo de cable (salida del encoder IP65) o caja de bornes IP00.
- Resolució de 1 a 90000 impulsos per volta i freqüència màxima de 100 kHz (300 kHz opcional).
- Eix buit passant d'acer inoxidable per a diàmetres de Ø30 a Ø50 mm amb tolerància H7.
- Pern antirrotació; compensació màx. axial de ±0,2 mm, radial de ±0,05 mm i angular de ±2°.
- Carcassa metàl·lica de Ø150 mm amb protecció IP65 a l'eix, per a usos industrials mig-severs.
Preguntes Freqüents Tècniques
Quins diàmetres d'eix buit estan disponibles a l'I/150C?
Disposa de diàmetres estàndard d'eix buit passant H7 de Ø30, Ø35, Ø40, Ø45 i Ø50 mm, a més d'altres diàmetres sota comanda.
Com compensa desalineacions mecàniques?
Incorpora pern antirrotació i compensa desviacions axials de ±0,2 mm, radials de ±0,05 mm i angulars de ±2°.
Quines opcions electròniques i dalimentació admet?
Admet alimentació de 5 a 30 V segons versió i electrònica de sortida NPN, PNP, push-pull i drivers 26LS31 i 88C30.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø150 mm |
| Pes | 1250 g |
| Compensació màx. de l'acoblament | axial ±0,2 mm, radial ±0,05 mm, angular ±2° |
| Eix | Eje hueco pasante Ø30÷50 H7 acero inoxidable (personalizable bajo pedido) |
| Càrrega radial/axial màx. | 15 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP00 (caixa de borns) a IP67 |
| Alimentació | 5–30 V segons versió (veure fitxa tècnica) |
| Consum màx. | 120 mA estàndard · 180 mA line driver (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 90000 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard |
| RPM màx. contínues | 500 (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
