Volant Electrònic VE45
- Fabricant: ELCIS Encoder
- Categoria: Encoder, SENSORS, Volants Electrònics

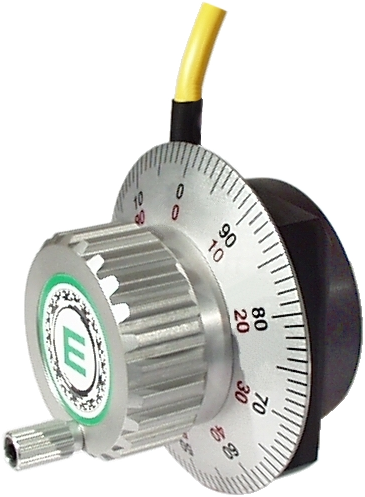

Volant electrònic amb brida quadrada de muntatge de □45 mm.
El VE45 disposa d'un comandament d'alumini anoditzat. Incorpora de sèrie 100 impulsos per volta amb enclavament mecànic a cada pas, o bé d'1 a 2500 impulsos per volta amb l'opció d'embragatge F.
Ofereix deu electròniques de sortida (NPN, PNP, push-pull i drivers 26LS31 i 88C30) amb alimentació entre 5 i 28 Vcc segons versió. Protecció IP64 al costat de l'eix i vida en rotació d'almenys 1.000.000 hores a 200 rpm; pes de 220 g. Disponible a guemisa.es.
- Resolució estàndard de 100 impulsos per volta amb enclavament per osques i opció d'embragatge de 1 a 2500 impulsos.

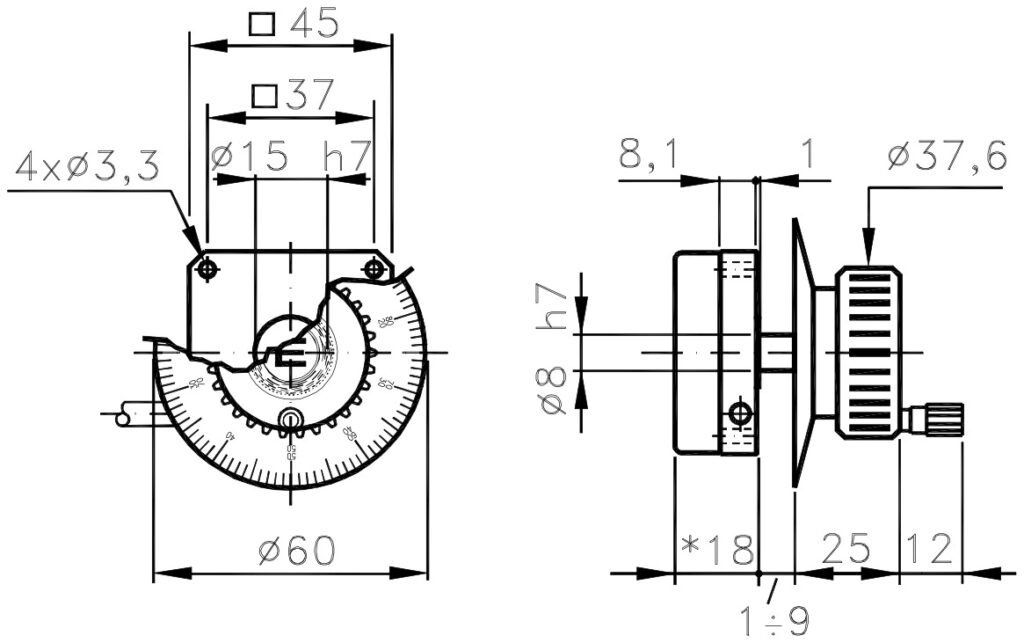

- Comandament a alumini anoditzat, brida quadrada de □45 mm i un pes de 220 g.
- Alimentació de 5 a 28 V i electrònica amb drivers 26LS31 i 88C30.
- Vida útil en rotació ≥ 1.000.000 hores a 200 rpm i grau de protecció IP64 costat eix.
Preguntes Freqüents Tècniques
Quina resolució i enclavament ofereix el VE45?
Disposa de 100 impulsos per volta amb enclavament mecànic per osques a cada pas en la seva versió estàndard, i d'1 a 2500 impulsos per volta amb l'opció d'embragatge F.
Quines sortides electròniques i tensions admet?
Admet etapes NPN, NPN col·lector obert, PNP, PNP col·lector obert, push-pull i drivers 26LS31 i 88C30. Les tensions d'alimentació disponibles són 5 V ±5 %, 8–24 V, 18–28 V i 8–15 V (màx. 15 Vdc amb driver 88C30).
Quines opcions de connexió i protecció IP incorpora?
Ofereix protecció IP64 al costat de l'eix, grau IP65 a la sortida i connexió per cable directe radial CV d'1 m, amb opció de connectors a extrem de cable (IP65).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat |
| Tapa | Alumini anoditzat |
| Eix | Acer inoxidable |
| Pes | 220 g |
| Parell d'arrencada | 0,12 Nm |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP65 (veure pàg. 2) |
| Consum màx. | 80 mA estàndard · 150 mA line driver |
| Impulsos per tornada | 100 estàndard · 1 a 2500 amb embragatge (opció F) (amb osques d'enclavament a cada pas («with detent at each step»). Opció amb embragatge disponible (1 a 2500 imp/tornada). Cotes del pla sense tolerància segons UNI ISO 2768-mk (* 2 la cota « »—« ni col·lector obert »K«.)) |
| Protecció i entorn | |
| Protecció costat eix | IP64 |
| Vida en rotació a 200 rpm | ≥ 1.000.000 h |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Altres característiques | |
| Comandament i disc graduat | Alumini anoditzat |
