Encoder absoluto magnético multivuelta RMB-3600 SSI
- Fabricant: Novotechnik
- Categoria: Desplaçament, Encoder, Encoder Absolut, Encoder Absolut Multivolta, Encoder Magnètic Absolut, Sensor desplaçament angular, SENSORS
Encoder absoluto magnético RMB-3600 SSI de Novotechnik. Sensor multivuelta sin contacto True-Power-On.
Sensor rotativo sin contacto con sistema de doble rodamiento y carcasa metálica de Ø 36 mm. Se basa en la tecnología Hall; el multivuelta True-Power-On usa además la tecnología GMR (magnetorresistencia gigante) para medir hasta 16 vueltas. La versión heavy duty con protección IP6K9K es adecuada para entornos extremos, incluidas cargas altas en los rodamientos. La versión de eje hueco con acoplamiento de estator integrado evita un acoplamiento de eje independiente.
Puntos clave
- Sin contacto, tecnología Hall
- Rango de medida de hasta 5760°, multivuelta
- Sistema True-Power-On: cuenta las vueltas sin alimentación; sin engranajes ni baterías
- Protección IP67 e IP6K9K
- Linealidad absoluta de hasta ±0,03 %
Preguntes Freqüents Tècniques
¿Qué se puede conectar al encoder absoluto magnético RMB-3600 SSI?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik, hembra M12x1, 8 polos, recto, apantallado, IP67 EEM-33-86 y hembra M12x1, 8 polos, acodado, apantallado, IP67 EEM-33-87.
¿Cómo se pide el encoder absoluto magnético RMB-3600 SSI?
El código de pedido tiene 6 casillas: versión mecánica, interfaz, vueltas, interfaz, parámetros y conexión. Por ejemplo, RMB-3601-214-441-FM8 es la versión con brida síncro con eje Ø 6 mm x 12,5 mm, interfaz digital, 14 vueltas = 5040°, SSI de 16 bits en código Gray creciente en sentido horario y conector M12x1 de 8 pines. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder absoluto magnético RMB-3600 SSI?
Temperatura de trabajo: -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido.
Propietats
| Característica | Especificació |
|---|---|
| Datos de medida | |
| Protocol | SSI |
| Codi | Gray o binario |
| Resolució | 16 o 18 bits en todo el rango de medida |
| Linealidad absoluta, 14 vueltas | < ±0,036 % FS |
| Linealidad absoluta, 16 vueltas | < ±0,031 % FS |
| Repetibilitat | < 0,5° |
| Dades generals | |
| Materiales de la brida | Aluminio AlSiMgBi anodizado |
| Tapa | Acero cincado St 12 (n.º 1.0330) |
| Eix | Acero inoxidable X10CrNiS18-9 (n.º 1.4305) |
| Acoplamiento (eje hueco) | Acero inoxidable X10CrNi 18-8 (n.º 1.4310) |
| Recorregut mecànic | 360°, continuo |
| Dades generals | |
| Vida dels rodaments | 100 milions de moviments |
| Peso (sin conexión) | aprox. 100 g |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g (6 ms) |
| Temperatura de treball | -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido |
| Humitat de treball | 0 … 98 % H.R. (sin condensación) |
| Connexió elèctrica | Cable apantallado de 1, 3, 5 o 10 m, o conector M12x1 de 4 o de 8 pines |
| Datos eléctricos | |
| Entrades | Compatibles con RS422; líneas CLK con aislamiento galvánico por optoacoplador |
| Tiempo de monoflop ™ | 20 ±1 µs |
| Frecuencia de actualización (interna) | 1 kHz |
| Freqüència màx. de rellotge | 1 MHz |
| Rang de mesura | 14 vueltas = 5040°, o 16 vueltas = 5760° |
| Histèresi | < 1° |
| Error de temperatura | < ±0,1 % FS |
| Tensión de alimentación Ub | 24 VDC (10 … 32 VDC); 5 V, bajo pedido |
| Consumo de corriente sin carga | típ. 10 mA |
| Protecció contra inversió de polaritat | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (frente a GND, máx. 1 min) |
| Carga óhmica en las salidas | > 120 Ω |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Sección del cable | 0,25 mm² (AWG 24) |
| MTTF (EN ISO 13849-1, parts count, sin carga) | 173 años |
| Compatibilitat electromagnètica | |
| ESD, EN 61000-4-2 | 4 kV, 8 kV |
| Campos electromagnéticos, EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas por campos de HF, EN 61000-4-6 | 10 V ef. |
| Campos magnéticos de red, EN 61000-4-8 | 30 A/m |
| Perturbaciones radiadas, EN 55016-2-3 | Clase B |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Versión mecánica | 3601 · 3624 · 3607 |
| Interfície | 2 |
| Vueltas de la característica | 14 |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Interfaz SSI | 4 |
| Parámetros SSI | 41 |
| Connexió elèctrica | B81 · B83 · FM8 |
| Opción | Significado |
|---|---|
| Ejemplo: RMB-3601-214-441-FM8 = brida síncro con eje Ø 6 mm x 12,5 mm, interfaz digital, 14 vueltas = 5040°, SSI de 16 bits en código Gray creciente en sentido horario y conector M12x1 de 8 pines. | |
| 1 · Versión mecánica | |
| 3601 | Brida síncro, eje Ø 6 mm x 12,5 mm |
| 3624 | Brida síncro heavy duty, eje Ø 10 mm x 20 mm |

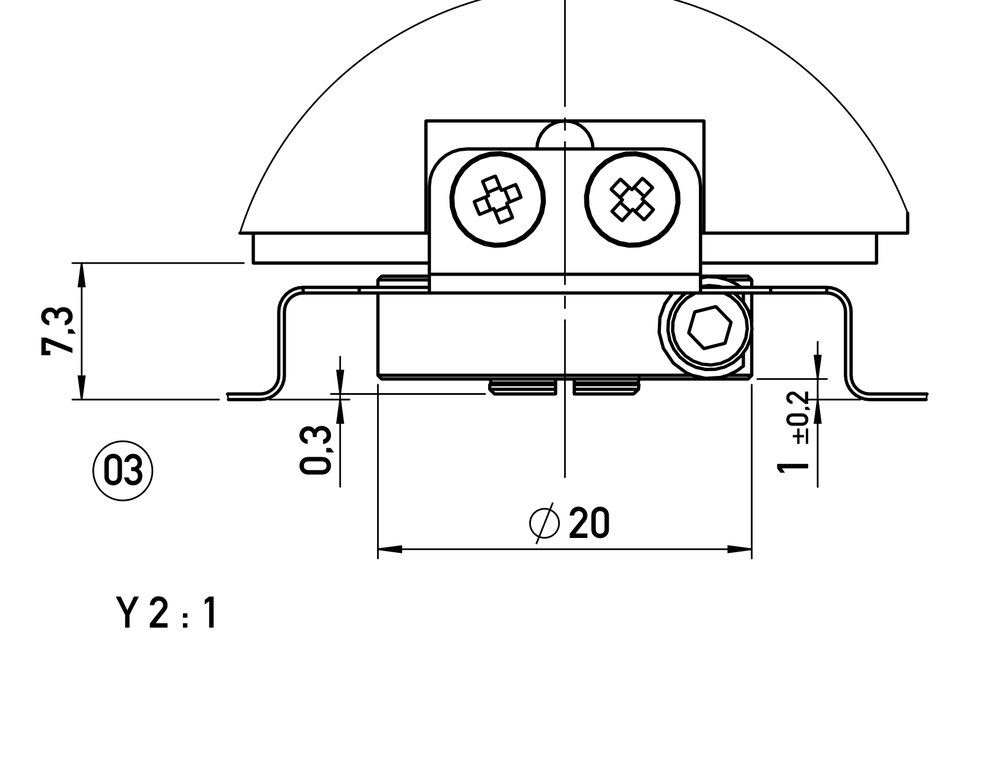

| 3607 | Brida redonda, eje hueco Ø 6 mm |
| 2 · Interfaz | |
| 2 | Interfaz digital |
| 3 · Vueltas de la característica de salida | |
| 14 | 14 vueltas = 5040°, rango de medida controlado |
| 16 | 16 vueltas = 5760°, rango de medida no controlado |
| 4 · Interfaz SSI | |
| 4 | Interfaz serie síncrona (SSI) |
| 5 · Parámetros SSI | |
| 41 | SSI de 16 bits, código Gray, creciente en sentido horario |
| 43 | SSI de 25 bits (18 bits de datos), código Gray, creciente en sentido horario |
| 45 | SSI de 16 bits, código binario, creciente en sentido horario |
| 47 | SSI de 25 bits (18 bits de datos), código binario, creciente en sentido horario |
| 6 · Conexión eléctrica | |
| B81 · B83 · B85 · B80 | Cable de 8 polos apantallado: 1 m · 3 m · 5 m · 10 m |
| FM8 | Conector M12x1 de 8 pines |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
