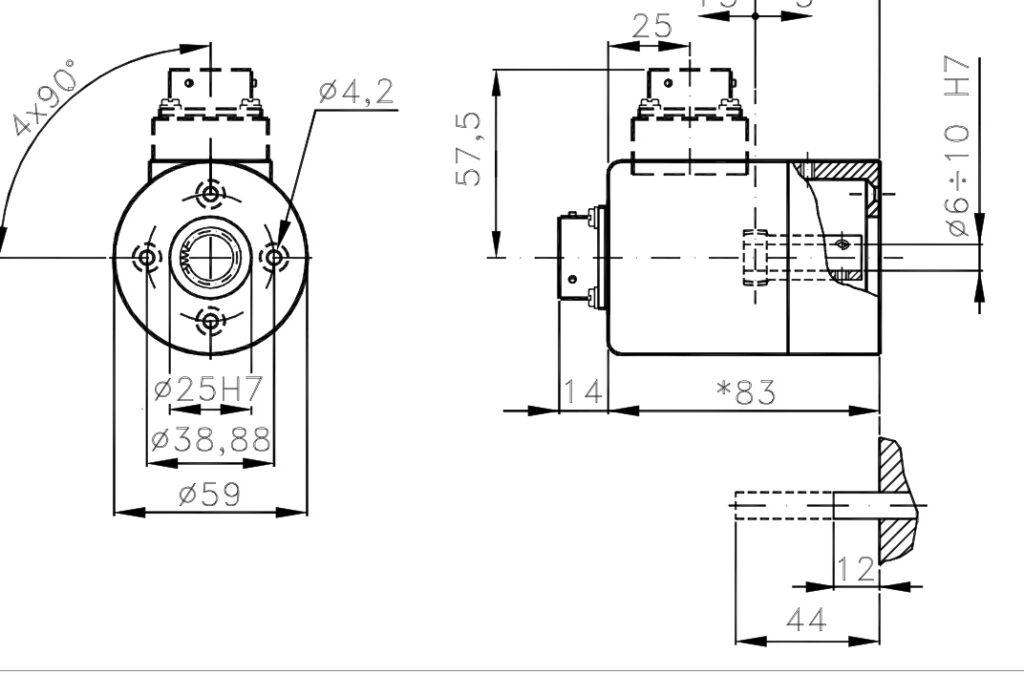

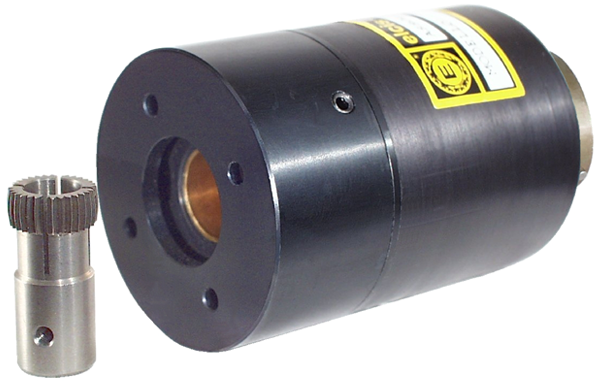

Encoder Absolut Monovolta A/359
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS
El ELCIS 359 (A/359) es un encoder absoluto monovuelta óptico de 2 a 11 bits, con acoplamiento interno en forma de estrella y sistema de puesta a cero entre encoder y máquina, ambos patentados, para aplicaciones industriales.
Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/359 ofrece hasta 2048 pasos por vuelta (11 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch y Paridad, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Tiene carcasa Ø59 mm de aluminio anodizado y eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø9,52 o Ø10 mm para 8 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Resolució de 2 a 11 bits: fins 2048 passos per tornada.
- Cinc rangs d'alimentació: 5 V i 15 V ±5 %, 8–24 V, 18–28 V i 10–30 V.
- Sortida analògica de 10 bits, en corrent o en 0–10 V a 360°.
- Opció de Paritat per a la revisió automàtica de les etapes de sortida.
Preguntes Freqüents Tècniques
Quines resolucions ofereix l'A/359 a cada codi?
A Gray, Binari i BCD, 8, 16, 32, 64, 128, 256 o 512 passos per volta; a Gray i Binari, també 1024 o 2048; a Excess, Binari i BCD, 10, 100, 500, 1000, 180, 360, 720 o 900; ia Excess i Binari, 1440, 1800 o 2000. Altres resolucions, sota comanda.
Quines limitacions té la sortida analògica?
Converteix la posició amb 10 bits (1024 div/tornada) en una magnitud analògica en corrent o en tensió (0–10 V) per a 360° de gir. Només està disponible amb alimentació de 15 V o 18-28 V i resolució 1024.
Es pot fer servir la interfície SSI amb codi Binari o BCD?
No. La sortida sèrie SSI només està disponible amb codi Gray o Excess.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Ø59 mm |
| Eix | Hueco H7: Ø6, Ø8, Ø9,52 o Ø10 mm, acero inox. (otros bajo pedido) (personalizable bajo pedido) |
| Càrrega radial/axial màx. | 8 kg |
| Vida rodaments | 1,5 × 10⁹ rev (1000 rpm, 1/4 de càrrega màx.) |
| Elèctrica | |
| Interfície | Paral·lela (estàndard) · SSI (RS422) · analògica en corrent o tensió |
| Protecció costat sortida | IP64 a IP66 segons connexió |
| Alimentació | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consum màx. | 200–400 mA segons nº de bits (personalitzable sota comanda) |
| Freqüència màx. | 50 kHz (personalitzable sota comanda) |
| Codis de sortida | Gray, Binari, Excess, BCD, personalitzat |
| Resolució màx. | 2048 passos/tornada (11 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | 0 … +70 °C / -30 … +85 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| A/359-G-256-824-B-CV-RA359G256824BCVR | Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC · Cable 1 m · IP65 · salida radial |
| A/359-G-256-1828-B-CV-RA359G2561828BCVR | Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC · Cable 1 m · IP65 · salida radial |
| A/359-G-256-1030-B-CV-RA359G2561030BCVR | Gray · 256 pasos/vuelta · 10–30 V · Push-pull + PTC · Cable 1 m · IP65 · salida radial |
| A/359-G-256-1828-KP-CV-RA359G2561828KPCVR | Gray · 256 passos/tornada · 18–28 V · NPN emissor obert + PTC · Cable 1 m · IP65 · sortida radial |
| A/359-G-256-5-B-CV-RA359G2565BCVR | Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC · Cable 1 m · IP65 · salida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
