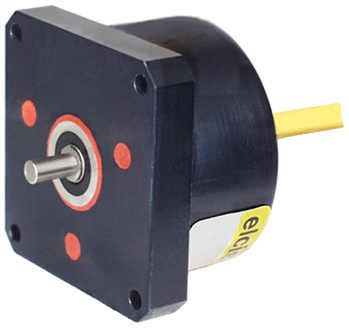

Encoder Absolut Monovolta A/345
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS
Les aplicacions robòtiques i miniatura requereixen un posicionament precís sense el volum d'electrònica externa. Aquest Encoder Absolut Monovuelta A/345 integra la lògica de codificació directament en un paquet compacte, eliminant la necessitat de circuits addicionals per obtenir dades de posició fiables en entorns exigents.
L'electrònica integrada garanteix prestacions altament fiables malgrat la mida reduïda. Utilitza una font lluminosa LED amb >= 100.000 hores de vida útil i sensors òptics de fototransistors, assegurant una lectura contínua sense necessitat de recalibració mecànica després de cada cicle operatiu.
Construït amb base i portada d'alumini anoditzat i eix d'acer inoxidable, suporta càrregues radials i axials màximes de 0,5 Kg. Opera en rangs de temperatura de funcionament de 0 a +70 °C i emmagatzematge de -30 a +85 °C, disponible a guemisa.es.
- Integra electrònica per a aplicacions miniatura sense necessitat de circuits externs.
- Font lluminosa LED amb >= 100.000 hores de vida útil garantida.
- Cos i portada en alumini anoditzat per a resistència a la corrosió.
- Eix d'acer inoxidable suporta càrregues radials i axials de fins a 0,5 kg.
Preguntes Freqüents Tècniques
En què es diferencia el model A/345 estàndard del que té rodaments segellats?
El model estàndard suporta un RPM màxim continu de 6000, mentre que la versió amb rodaments segellats redueix aquest límit a 3000 RPM per a més protecció contra contaminants. L'opció de baix parell permet fins a 8000 RPM continus, ideal per a aplicacions d'alta velocitat.
Quines precaucions d'alineació requereix l'eix de l'Encoder A/345?
Atès que suporta una càrrega radial/axial de 0,5 kg i un parell d'arrencada de fins a 25 gcm, és crucial assegurar l'alineació coaxial perfecta amb el motor o actuador. Una délineation excessiva pot comprometre la vida útil dels rodaments, la vida nominal dels quals és d'1,5×10^9 revolucions.
Quins connectors i opcions de sortida estan disponibles per a l'A/345?
L'encoder ofereix interfície paral·lela estàndard o NPN open collector (10mA). La resolució màxima és de 256 polsos per revolució (8 bits), amb una freqüència màxima de lectura de fins a 50 kHz, compatible amb sistemes dadquisició de dades dalta velocitat.
Propietats
| Característica | Especificació |
|---|---|
| Tipus de Sensor | Absolut (LED + Fototransistors) |
| Aplicació Principal | Robòtica i miniatura |
| Alimentació Vcc | 5V ± 5% |
| Consum Màxim | 200–400 mA |
| Freqüència Màxima | 50 kHz |
| RPM Màximes Contínues | 6.000 / 3.000 / 8.000 |
| Parell d'arrencada | 12/25/8 gcm |
| Vida Rodaments | 1,5×10^9 Revolucions |
| Resistència a Impactes | 50 G x 11 ms |
| Resistència a Vibració | 12 G (10 – 2000 Hz) |
| Temperatura Funcionament | 0 – +70 °C |
| Temperatura Emmagatzematge | -30 – +85 °C |
| Pes | 100 g |
| Protecció IP | IP64 / IP65 / IP53 |
| Material Eix | Acer Inoxidable |
| Resolució | 2 a 8 bits (4 a 256 posicions) |
| Càrrega Màx. Radial/Axial | 0,5 Kg |
