Encoder Absolut Monovolta A/358HJ
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS

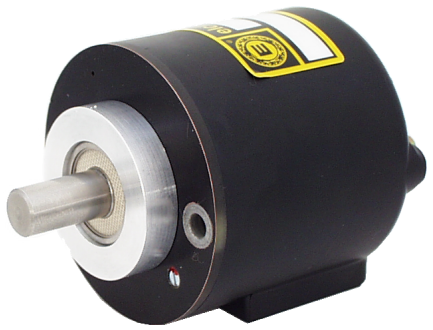

El ELCIS 358HJ (A/358HJ) es un encoder absoluto monovuelta óptico, patentado, de 2 a 10 bits.
Es óptico, con fuente LED y fototransistores, y entrega la posición en código Gray o Excess, hasta 1024 pasos por vuelta (10 bit). La salida es paralela; serie SSI (RS422), solo con código Gray o Excess; o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Tiene base de material compuesto, tapa de Valox 420 y eje de acero inoxidable Ø10 h7 para 2 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +60 °C con protección IP54 en el lado del eje (IP65 en versión sellada).
- Resolució de 2 a 10 bits: fins 1024 passos per tornada.
- Cinc rangs d'alimentació: 5 V i 15 V ±5 %, 8–24 V, 18–28 V i 10–30 V.
- Sortida analògica de 10 bits, en corrent o en 0–10 V a 360°.
- Sortida sèrie SSI amb transmissió RS422, solo con código Gray o Excess.
Preguntes Freqüents Tècniques
Quines resolucions ofereix l'A/358HJ?
En codi Gray, 8, 16, 32, 64, 128, 256, 512 o 1024 passos per volta; a Excess, 180, 360 o 720. Altres resolucions, sota comanda.
Quines limitacions té la sortida analògica?
Converteix la posició amb 10 bits (1024 div/tornada) en una magnitud analògica en corrent o en tensió (0–10 V) per a 360° de gir. Només està disponible amb alimentació de 15 V o 18-28 V i resolució 1024.
Quines connexions admet l'A/358HJ?
Cable de 1 m (CV, IP65), connector de 26 pins PT02A16-26P (CM5, IP65), de 10 pins MS310A18-1P (CL, IP65) i DB25P de 25 pins (CD4, IP64), amb sortida radial (R).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |

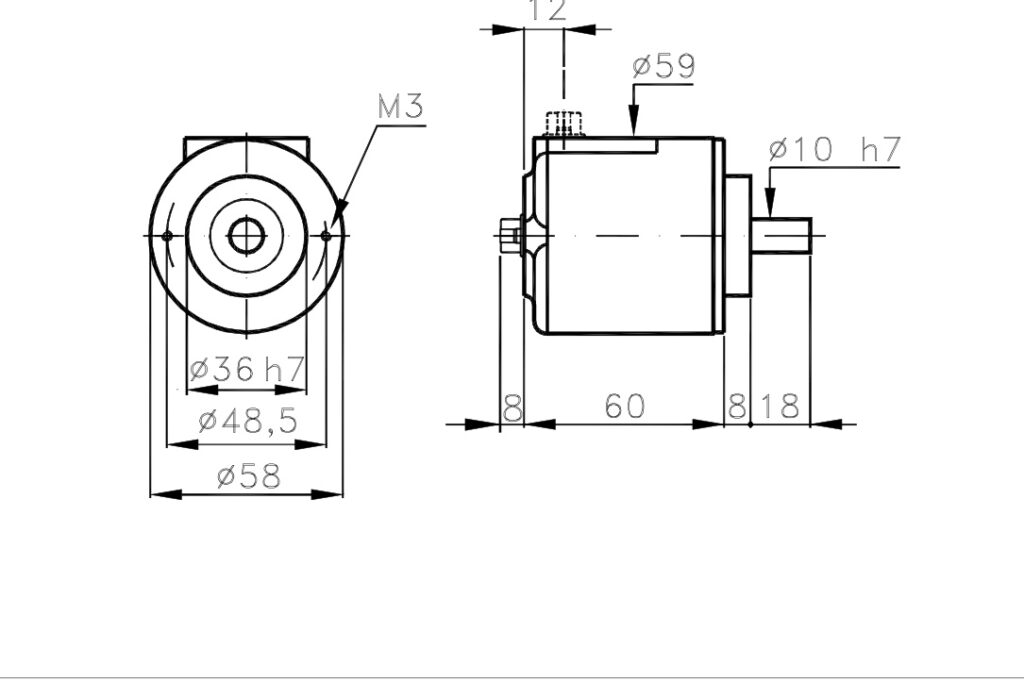

| Carcassa | Ø58 mm |
| Eix | Ø10 h7 acero inoxidable (otros diámetros bajo pedido) (personalizable bajo pedido) |
| Càrrega radial/axial màx. | 2 kg |
| Elèctrica | |
| Interfície | Paral·lela (estàndard) · SSI (RS422) · analògica en corrent o tensió |
| Protecció costat sortida | IP64 a IP65 segons connexió |
| Alimentació | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consum màx. | 200–400 mA segons nº de bits (personalitzable sota comanda) |
| Freqüència màx. | 50 kHz (personalitzable sota comanda) |
| Sentit de gir | Commutable (up/down) |
| Codis de sortida | Gray, Excess |
| Resolució màx. | 1024 passos/tornada (10 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP54 estàndard · IP65 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | 0 … +60 °C / -30 … +85 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| A/358HJ-G-1024-1828-KP-CD4-R+VD4FA358HJG10241828KPCD4R+VD4F | Gray · 1024 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 25 pines DB25P · IP64 · salida radial |
