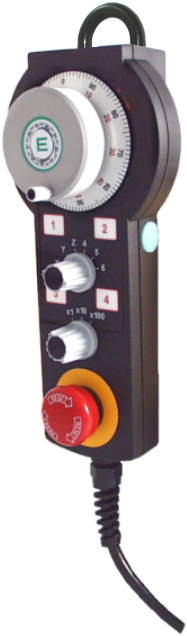

Volante eletrônico portátil VP53
- Fabricante: Codificador ELCIS
- Categoria: Codificador, SENSORES, Volantes Eletrônicos
Volante eletrônico portátil sem contador eletrônico interno, para conexão ao CNC via cabo. Possui chaves seletoras para resolução e eixos do CNC e quatro botões para controle remoto das funções do CNC.
A VP53 possui uma carcaça de ABS de 540g, com boa resistência a agentes externos, e um painel de controle em alumínio anodizado com 100 divisões; os passos (100 PPR) possuem um mecanismo de travamento em cada divisão ou, opcionalmente, uma embreagem (opção F). Dois interruptores eletrônicos selecionam a resolução e o eixo CNC, quatro botões no painel frontal controlam remotamente quatro funções CNC e um botão tipo cogumelo permite a parada imediata da máquina-ferramenta.
É fácil de operar e pode ser integrado à maioria das máquinas CNC graças às suas múltiplas tensões de alimentação (5 V ±5 %, 8–24 V, 18–28 V e 8–15 V) e dez estágios de saída eletrônica. O cabo de 3 m possui um conector na extremidade (VD4, VM9, VM5 ou VL). Disponíveis sob encomenda: rolamento de montagem (opção S), acoplador magnético (M), botões de habilitação (direito J, esquerdo W, esquerdo e direito V) e cabo espiralado de 3 m (opção T). guemisa.es.
- Caixa de ABS de 540g com boa resistência a agentes externos.
- Quatro botões frontais para controlar remotamente quatro funções CNC.
- Dois interruptores eletrônicos para selecionar a resolução e o eixo do CNC.
- Botão de pressão tipo cogumelo para parar imediatamente a máquina-ferramenta.
- Vida útil em rotação ≥ 1.000.000 ha a 200 rpm e proteção IP64 no lado do eixo.
Perguntas técnicas frequentes
Quais elementos de controle o volante portátil VP53 incorpora?
A VP53 incorpora um controle graduado com 100 divisões, quatro botões frontais para controle remoto das funções CNC, duas chaves para selecionar a resolução e o eixo do CNC e um botão tipo cogumelo para parar imediatamente a máquina-ferramenta, em uma carcaça de ABS de 540g.
O cabo padrão é espiralado?
No modelo VP53, o cabo padrão tem 3 metros sem espiral; o cabo espiral de 3 metros é fornecido selecionando a opção T no código do pedido.
Quais opções de ativação o botão oferece?
A pedido, existe um botão de ativação à direita (opção J), um botão de ativação à esquerda (opção W) ou botões de ativação à esquerda e à direita (opção V); pode haver um ou dois botões de ativação.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | ABS |
| Peso | 540 g |
| Elétrico | |
| Resolução | 100 divisões/volta |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA |
| Impulsos por volta | 100 |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP64 |
| Proteção contra saída do volante | IP65 |
| Vida útil rotacional a 200 rpm | ≥ 1.000.000 h |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Temperatura de operação personalizável mediante solicitação) |
| Temperatura de armazenamento. | -25 … +65 °C |
| Outros recursos | |
| Controle remoto e disco graduado | Alumínio anodizado |
| Mostrar | 100 divisões no flange de controle |
| Conexão | Cabo de 3m com conector na extremidade (espiral em T opcional) |
