Transductor potenciométrico sin vástago TLH
Divisor de tensión | Carrera 100 … 3000 mm | Linealidad ≤ ±0,02 … ±0,1 % | Repetibilidad ≤ 0,01 mm | 42 V máx. | IP40 / IP54 | Conector DIN EN 175301-803
- Fabricante: Novotécnica
- Categoria: Deslocamento, Potenciômetro Linear, SENSORES, sensores lineares potenciométricos, Transdutores Lineares

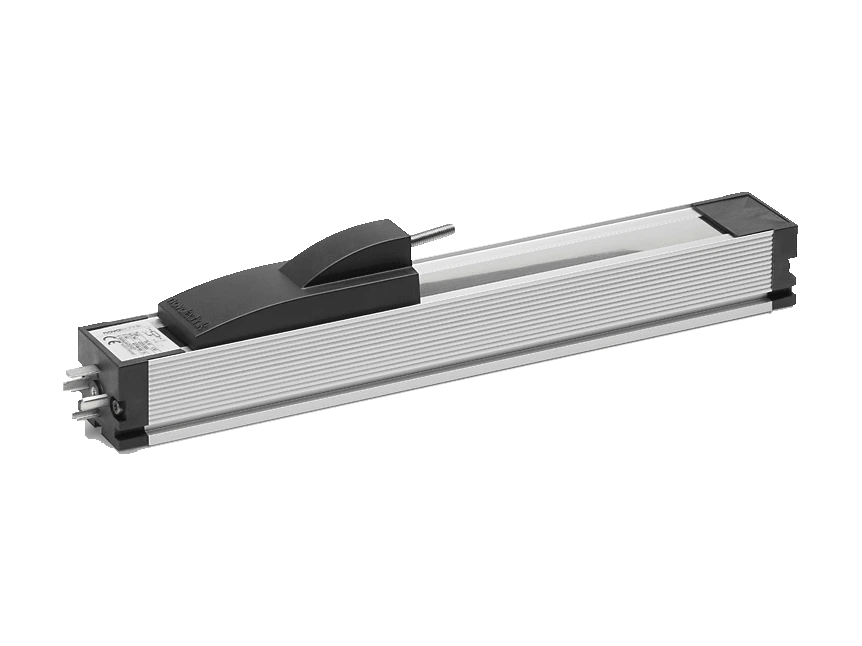

Transductor potenciométrico sin vástago TLH de Novotechnik. Plástico conductor, sin vástago.
Transductor de posición lineal para la medida directa de desplazamientos o longitudes. El diseño sin vástago usa una banda de acero inoxidable de retención magnética que cubre la abertura por la que actúa el accionador: el accionador se mueve lateralmente a lo largo de la unidad, lo que permite un transductor más corto y carreras de hasta 3000 mm. Un acoplamiento articulado limita la transmisión de fuerzas de arrastre paralelas o angulares a los cojinetes del sensor. El coeficiente de temperatura es muy pequeño. La técnica de medida es pasiva y absoluta: es insensible a las interferencias eléctricas externas y conserva la información de posición absoluta si falla la alimentación. La salida es en tiempo real.
Puntos clave
- Diseño sin vástago
- Velocidad de trabajo muy alta
- Acoplamiento articulado que evita las cargas laterales
- Vida de más de 100 x 10⁶ movimientos
- Linealidad de hasta ±0,02 %
Perguntas técnicas frequentes
¿Qué se puede conectar al transductor potenciométrico sin vástago TLH?
Se le pueden conectar acoplamientos y fijaciones para sensores lineales de Novotechnik y accesorios MUW-200, MUW-250 y MAP-4000.
¿Cómo se pide el transductor potenciométrico sin vástago TLH?
Por ejemplo, TLH-0150 (Art. 400025306) es la versión con rango eléctrico definido de 150 mm. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico sin vástago TLH?
Temperatura de trabajo: -30 … +100 °C. Protección: IP40, o IP54 con el accionador hacia abajo.

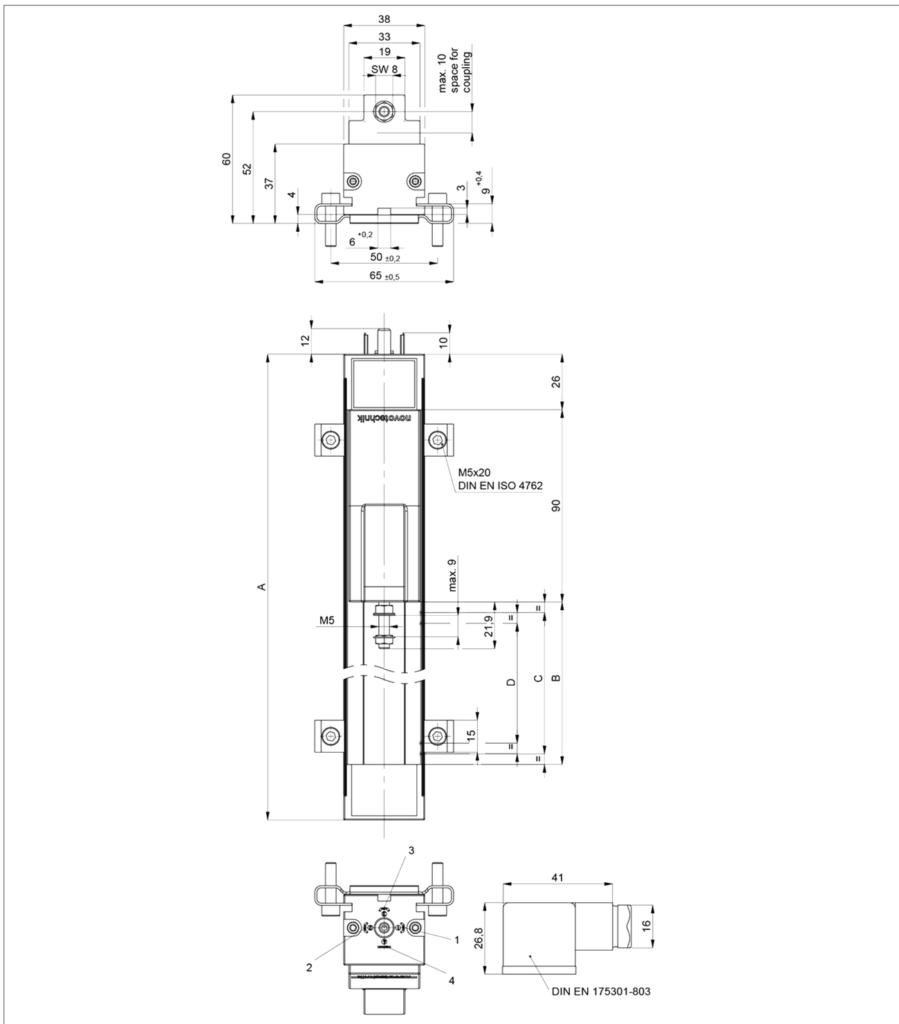

Propriedades
| Recurso | Especificação |
|---|---|
| Descrição | |
| Habitação | Alumínio anodizado |
| Piezas deslizantes | Aluminio con insertos de plástico |
| Montagem | Bridas ajustables Z-43 y tornillos cilíndricos M5x20 (incluidos) |
| Acoplamiento articulado | Bola templada con presión elástica sobre placa templada |
| Elemento resistivo | Plástico condutor |
| Cursor | Multidedo de metal precioso, amortiguado por elastómero |
| Conexão elétrica | Conector hembra según DIN EN 175301-803, 4 polos (conector macho para cable de Ø 4,7 … 7 mm y junta de estanqueidad incluidos) |
| Datos eléctricos | |
| sinal de saída | Divisor de tensão |
| Tolerancia de la resistencia | ±20 % |
| Repetibilidade | ≤ ±0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. admisible Ub | 42 VCC |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Masa de la parte deslizante | 45 g |
| Força de acionamento horizontal | típ. 0,4 N |
| Fuerza de accionamiento vertical | típ. 1,1 N |
| Desplazamiento máx. del acoplamiento articulado | ±1,5 mm de desplazamiento paralelo, ±1° de desalineación angular |
| Condições ambientais | |
| Velocidad máx. de trabajo | 10 m/s |
| Aceleración de trabajo | 200 m/s² |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 11 ms |
| Protección DIN EN 60529 | IP40, o IP54 con el accionador hacia abajo |
| Temperatura de trabalho | -30 … +100 °C |
| Vida | > 100 milhões de movimentos |
| Atribuição de conexão | |
| Sinal | Conector |
| Conexão 1 | Pin 1 |
| Conexión 2, salida de señal | Pin 2 |
| Conexão 3 | Pin 3 |
| Conexión 4, carcasa | Pin 4 |
| Referência | Configuração |
|---|---|
| TLH-0100TLH0100 | Art. 400025304 · Rango definido: 100 mm · Tipo: Estándar |
| TLH-0130TLH0130 | Art. 400025305 · Rango definido: 130 mm · Tipo: Estándar |
| TLH-0150TLH0150 | Art. 400025306 · Rango definido: 150 mm · Tipo: Estándar |
| TLH-0175TLH0175 | Art. 400025307 · Rango definido: 175 mm · Tipo: Longitud especial |
| TLH-0200TLH0200 | Art. 400025308 · Rango definido: 200 mm · Tipo: Longitud especial |
| TLH-0225TLH0225 | Art. 400025309 · Rango definido: 225 mm · Tipo: Estándar |
| TLH-0275TLH0275 | Art. 400025311 · Rango definido: 275 mm · Tipo: Longitud especial |
| TLH-0300TLH0300 | Art. 400025312 · Rango definido: 300 mm · Tipo: Estándar |
| TLH-0325TLH0325 | Art. 400025313 · Rango definido: 325 mm · Tipo: Longitud especial |
| TLH-0360TLH0360 | Art. 400025314 · Rango definido: 360 mm · Tipo: Estándar |
| TLH-0400TLH0400 | Art. 400025316 · Rango definido: 400 mm · Tipo: Longitud especial |
| TLH-0425TLH0425 | Art. 400025317 · Rango definido: 425 mm · Tipo: Longitud especial |
| TLH-0450TLH0450 | Art. 400025318 · Rango definido: 450 mm · Tipo: Estándar |
| TLH-0500TLH0500 | Art. 400025320 · Rango definido: 500 mm · Tipo: Estándar |
| TLH-0525TLH0525 | Art. 400025321 · Rango definido: 525 mm · Tipo: Longitud especial |
| TLH-0600TLH0600 | Art. 400025324 · Rango definido: 600 mm · Tipo: Estándar |
| TLH-0650TLH0650 | Art. 400025326 · Rango definido: 650 mm · Tipo: Longitud especial |
| TLH-0750TLH0750 | Art. 400025330 · Rango definido: 750 mm · Tipo: Estándar |
| TLH-0800TLH0800 | Art. 400025332 · Rango definido: 800 mm · Tipo: Longitud especial |
| TLH-0875TLH0875 | Art. 400025335 · Rango definido: 875 mm · Tipo: Longitud especial |
| TLH-0900TLH0900 | Art. 400025336 · Rango definido: 900 mm · Tipo: Estándar |
| TLH-0950TLH0950 | Art. 400025338 · Rango definido: 950 mm · Tipo: Longitud especial |
| TLH-1000TLH1000 | Art. 400025340 · Rango definido: 1000 mm · Tipo: Estándar |
| TLH-1100TLH1100 | Art. 400025344 · Rango definido: 1100 mm · Tipo: Longitud especial |
| TLH-1250TLH1250 | Art. 400025350 · Rango definido: 1250 mm · Tipo: Estándar |
| TLH-1350TLH1350 | Art. 400025354 · Rango definido: 1350 mm · Tipo: Longitud especial |
| TLH-1500TLH1500 | Art. 400025360 · Rango definido: 1500 mm · Tipo: Estándar |
| TLH-1600TLH1600 | Art. 400025364 · Rango definido: 1600 mm · Tipo: Longitud especial |
| TLH-1750TLH1750 | Art. 400025370 · Rango definido: 1750 mm · Tipo: Estándar |
| TLH-2000TLH2000 | Art. 400025380 · Rango definido: 2000 mm · Tipo: Estándar |
| TLH-2250TLH2250 | Art. 400025381 · Rango definido: 2250 mm · Tipo: Estándar |
| TLH-2500TLH2500 | Art. 400025383 · Rango definido: 2500 mm · Tipo: Estándar |
| TLH-2750TLH2750 | Art. 400025384 · Rango definido: 2750 mm · Tipo: Estándar |
| TLH-3000TLH3000 | Art. 400025385 · Rango definido: 3000 mm · Tipo: Estándar |
