Transductor de posición inductivo sin contacto con retorno LS1
Salida de tensión o de corriente | Perfil 18 x 18 mm | Carrera eléctrica 25 … 100 mm | Vástago con retorno | 16 … 30 VDC | IP40 | Teach-in con LED
- Fabricante: Novotécnica
- Categoria: Deslocamento, SENSORES, Transdutores Lineares

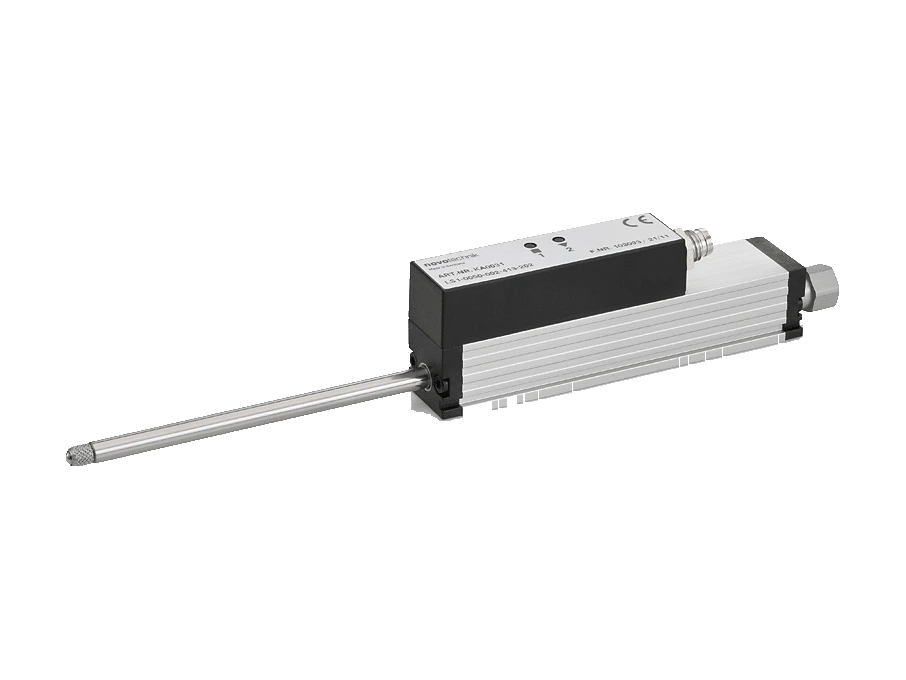

Transductor inductivo con retorno LS1 de Novotechnik. Tecnología inductiva NOVOPAD, sin contacto.
Transductor de posición con retorno elástico, basado en la tecnología de medida inductiva sin contacto NOVOPAD, para la medida directa de recorrido. El vástago está apoyado por ambos extremos en cojinetes deslizantes metálicos, que admiten fuerzas laterales altas en la punta. El procesador de señal integrado, con función de teach-in de los puntos finales, da una señal de salida de tensión o de corriente absoluta y proporcional. Al no tener contacto no hay desgaste, y los campos magnéticos no afectan a la señal de medida.
Puntos clave
- Vida de hasta 100 millones de movimientos
- Linealidad de ±0,15 %
- Teach-in (mín-máx) con pulsadores y LED
- Salida estándar de tensión o de corriente
- Insensible a los campos magnéticos
Perguntas técnicas frequentes
¿Qué se puede conectar al transductor inductivo con retorno LS1?
Se le pueden conectar conectores y cables M8 de Novotechnik y acoplamientos y fijaciones para sensores lineales de Novotechnik.
¿Cómo se pide el transductor inductivo con retorno LS1?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, señal, característica y conexión. Por ejemplo, LS1-0075-002-411-101 es la versión con carrera eléctrica de 75 mm, vástago con retorno, interfaz analógica, salida de tensión de 0,1 … 10 VDC en modo alta velocidad y conector M8x1 de 3 polos con salida axial. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor inductivo con retorno LS1?
Temperatura de trabajo: -40 … +85 °C con conector; -30 … +100 °C con cable. Protección: IP 40.
Propriedades
| Recurso | Especificação |
|---|---|
| Compatibilidade eletromagnética | |
| Emisión: intensidad de campo de ruido de RF, EN 55011 | Clase B |
| Normas de resistencia aplicadas | ESD (EN 61000-4-2), campos radiados (EN 61000-4-3), burst (EN 61000-4-4) y perturbaciones conducidas inducidas por campos de RF (EN 61000-4-6) |
| Datos eléctricos | |
| Tolerancia del punto cero eléctrico | ±0,5 mm |
| Señal de salida de tensión | 0,1 … 10 VDC o 10 … 0,1 VDC (carga 470 kΩ; carga admisible > 10 kΩ) |
| Señal de salida de corriente | 4 … 20 mA o 20 … 4 mA (carga < 500 Ω) |
| Resistencia interna de la salida de tensión | 120 Ω |
| Salida a prueba de cortocircuito | Frente a la alimentación (máx. 30 VDC) y a GND (permanente) |
| Frequência de atualização | Modo alta velocidad > 950 Hz; modo baja velocidad > 50 Hz |
| Repetibilidad, tensión, alta velocidad | < 10 mV, típ. < 3 mV |
| Repetibilidad, tensión, baja velocidad | < 5 mV, típ. < 2 mV |
| Repetibilidad, corriente, alta velocidad | < 16 µA, típ. < 5 µA |
| Repetibilidad, corriente, baja velocidad | < 8 µA, típ. < 3 µA |
| Tensión de alimentación Ub | 16 … 30 VDC |
| Rizado de la tensión de alimentación | máx. 10 % Vss |
| Consumo sem carga | < 1 W |
| Coeficiente de temperatura | < 50 ppm/K |
| Protección contra sobretensión | < 40 VDC (permanente) |
| Proteção contra inversão de polaridade | Hasta Umax |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Eletrônica | SMD con ASIC integrado |
| Datos mecánicos | |
| Habitação | Alumínio anodizado |
| Tronco | Acero inoxidable AISI 303, con seguro antigiro, rosca interior M2,5×6 |
| Punta de palpación | Rosca exterior M2,5, con bola de metal templado |
| Cojinetes | Casquillos deslizantes metal-polímero en ambos extremos |
| Princípio de medição | Inductivo NOVOPAD |
| Fixação | Bridas ajustables |
| Fuerza de accionamiento (horizontal) | < 2,5 N |
| Fuerza de accionamiento con el vástago retraído | < 5,0 N |
| Fuerza de accionamiento hasta el tope | máx. 5 N |
| Par de apriete máx. de los tornillos de fijación | 140 Ncm |
| Conexão elétrica | Conector redondo de 3 polos apantallado M8 x 1, o cable de PVC apantallado de 3 hilos, 3x 0,14 mm², de 2 m |
| Se suministra con | 2 bridas de apriete Z-45 con 4 tornillos cilíndricos M4x10 y 1 punta de palpación con bola de metal templado prensada |
| Condições ambientais | |
| Temperatura de trabalho | -40 … +85 °C con conector; -30 … +100 °C con cable |
| Umidade de trabalho | 0 … 95 % H.R. (sin condensación) |
| Choque IEC 60068-2-27 | 100 g (11 ms), un solo evento |
| Vibración IEC 60068-2-6 | 20 g (10 … 2000 Hz, Amax = 0,75 mm) |
| Protección DIN EN 60529 | IP 40 |
| Velocidad máx. de trabajo | 5 m/s |
| Aceleración máx. de trabajo | 5 g |
| Vida | > 100 × 10⁶ movimientos |
| MTTF (IEC 60050) | 81 años |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Referência | Configuração |
|---|---|
| LS1-0025-002-411-101LS10025002411101 | Art. 400031611 |
| LS1-0025-002-411-202LS10025002411202 | Art. 400031612 |
| LS1-0025-002-412-101LS10025002412101 | Art. 400031631 |
| LS1-0025-002-412-202LS10025002412202 | Art. 400031632 |
| LS1-0025-002-413-101LS10025002413101 | Art. 400031651 |
| LS1-0025-002-413-202LS10025002413202 | Art. 400031652 |
| LS1-0025-002-414-101LS10025002414101 | Art. 400031671 |
| LS1-0025-002-414-202LS10025002414202 | Art. 400031672 |
| LS1-0025-002-421-101LS10025002421101 | Art. 400031621 |
| LS1-0025-002-421-202LS10025002421202 | Art. 400031622 |
| LS1-0025-002-422-101LS10025002422101 | Art. 400031641 |
| LS1-0025-002-422-202LS10025002422202 | Art. 400031642 |
| LS1-0025-002-423-101LS10025002423101 | Art. 400031661 |
| LS1-0025-002-423-202LS10025002423202 | Art. 400031662 |
| LS1-0025-002-424-101LS10025002424101 | Art. 400031681 |
| LS1-0025-002-424-202LS10025002424202 | Art. 400031682 |
| LS1-0050-002-411-101LS10050002411101 | Art. 400031711 |
| LS1-0050-002-411-202LS10050002411202 | Art. 400031712 |
| LS1-0050-002-412-101LS10050002412101 | Art. 400031731 |
| LS1-0050-002-412-202LS10050002412202 | Art. 400031732 |
| LS1-0050-002-413-101LS10050002413101 | Art. 400031751 |
| LS1-0050-002-413-202LS10050002413202 | Art. 400031752 |
| LS1-0050-002-414-101LS10050002414101 | Art. 400031771 |
| LS1-0050-002-414-202LS10050002414202 | Art. 400031772 |
| LS1-0050-002-421-101LS10050002421101 | Art. 400031721 |
| LS1-0050-002-421-202LS10050002421202 | Art. 400031722 |
| LS1-0050-002-422-101LS10050002422101 | Art. 400031741 |
| LS1-0050-002-422-202LS10050002422202 | Art. 400031742 |
| LS1-0050-002-423-101LS10050002423101 | Art. 400031761 |
| LS1-0050-002-423-202LS10050002423202 | Art. 400031762 |
| LS1-0050-002-424-101LS10050002424101 | Art. 400031781 |
| LS1-0050-002-424-202LS10050002424202 | Art. 400031782 |
| LS1-0075-002-411-101LS10075002411101 | Art. 400031811 |
| LS1-0075-002-411-202LS10075002411202 | Art. 400031812 |
| LS1-0075-002-412-101LS10075002412101 | Art. 400031831 |
| LS1-0075-002-412-202LS10075002412202 | Art. 400031832 |
| LS1-0075-002-413-101LS10075002413101 | Art. 400031851 |
| LS1-0075-002-413-202LS10075002413202 | Art. 400031852 |
| LS1-0075-002-414-101LS10075002414101 | Art. 400031871 |
| LS1-0075-002-414-202LS10075002414202 | Art. 400031872 |
| LS1-0075-002-421-101LS10075002421101 | Art. 400031821 |
| LS1-0075-002-421-202LS10075002421202 | Art. 400031822 |
| LS1-0075-002-422-101LS10075002422101 | Art. 400031841 |
| LS1-0075-002-422-202LS10075002422202 | Art. 400031842 |
| LS1-0075-002-423-101LS10075002423101 | Art. 400031861 |
| LS1-0075-002-423-202LS10075002423202 | Art. 400031862 |
| LS1-0075-002-424-101LS10075002424101 | Art. 400031881 |
| LS1-0075-002-424-202LS10075002424202 | Art. 400031882 |
| LS1-0100-002-411-101LS10100002411101 | Art. 400031911 |
| LS1-0100-002-411-202LS10100002411202 | Art. 400031912 |
| LS1-0100-002-412-101LS10100002412101 | Art. 400031931 |
| LS1-0100-002-412-202LS10100002412202 | Art. 400031932 |
| LS1-0100-002-413-101LS10100002413101 | Art. 400031951 |
| LS1-0100-002-413-202LS10100002413202 | Art. 400031952 |
| LS1-0100-002-414-101LS10100002414101 | Art. 400031971 |
| LS1-0100-002-414-202LS10100002414202 | Art. 400031972 |
| LS1-0100-002-421-101LS10100002421101 | Art. 400031921 |
| LS1-0100-002-421-202LS10100002421202 | Art. 400031922 |
| LS1-0100-002-422-101LS10100002422101 | Art. 400031941 |
| LS1-0100-002-422-202LS10100002422202 | Art. 400031942 |
| LS1-0100-002-423-101LS10100002423101 | Art. 400031961 |
| LS1-0100-002-423-202LS10100002423202 | Art. 400031962 |
| LS1-0100-002-424-101LS10100002424101 | Art. 400031981 |
| LS1-0100-002-424-202LS10100002424202 | Art. 400031982 |
