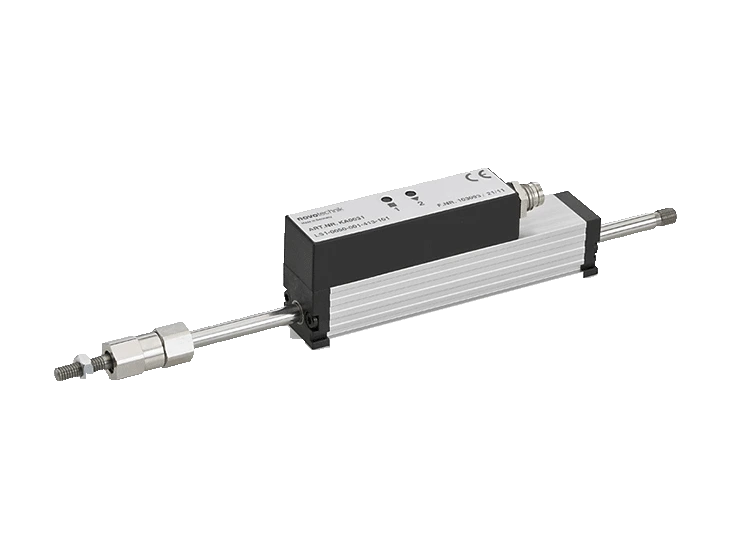

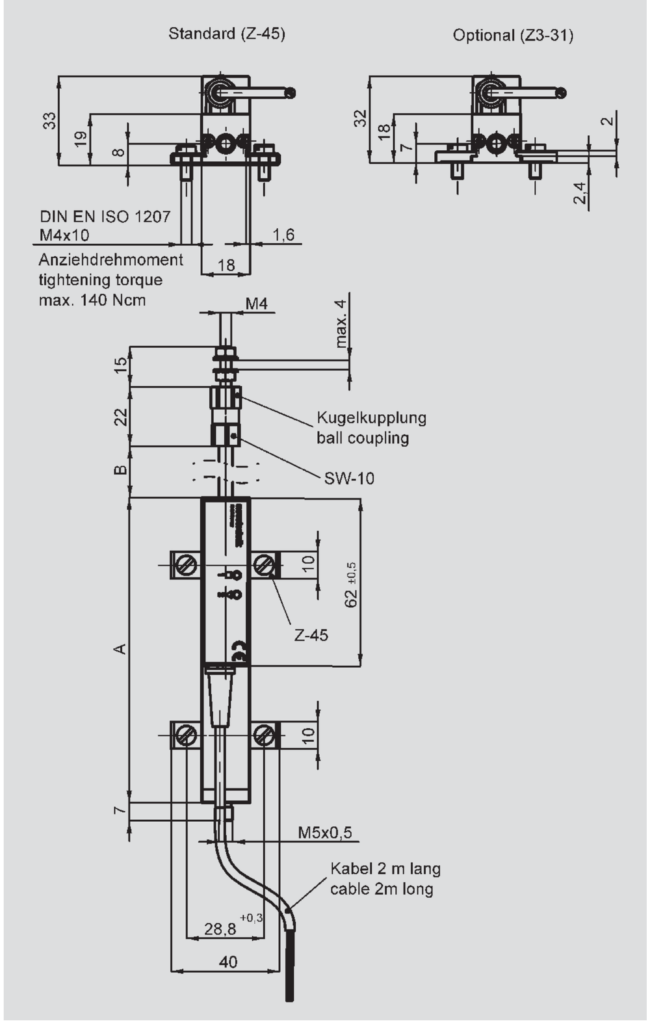

Transductor de posición inductivo sin contacto LS1
Salida de tensión o de corriente | Perfil 18 x 18 mm | Carrera eléctrica 25 … 200 mm | Vástago con rosca M5x0,5 | 16 … 30 VDC | IP40 | Teach-in con LED
- Fabricante: Novotécnica
- Categoria: Deslocamento, SENSORES, Transdutores Lineares
Transductor de posición inductivo LS1 de Novotechnik. Tecnología inductiva NOVOPAD, sin contacto.
Transductor de posición basado en la tecnología de medida inductiva sin contacto NOVOPAD, para la medida directa de recorrido. El vástago está apoyado por ambos extremos en cojinetes deslizantes metálicos, que admiten fuerzas laterales altas en la punta. Un acoplamiento articulado permite un funcionamiento sin holgura y sin fuerzas transversales, incluso con desalineación perpendicular o angular entre el eje del transductor y la dirección del movimiento. El procesador de señal integrado, con función de teach-in de los puntos finales, da una señal de salida de tensión o de corriente absoluta y proporcional. Al no tener contacto no hay desgaste, y los campos magnéticos no afectan a la señal de medida.
Puntos clave
- Vida de hasta 100 millones de movimientos
- Linealidad de ±0,15 %
- Teach-in (mín-máx) con pulsadores y LED
- Salida estándar de tensión o de corriente
- Insensible a los campos magnéticos
Perguntas técnicas frequentes
¿Qué se puede conectar al transductor de posición inductivo LS1?
Se le pueden conectar conectores y cables M8 de Novotechnik y acoplamientos y fijaciones para sensores lineales de Novotechnik.
¿Cómo se pide el transductor de posición inductivo LS1?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, señal, característica y conexión. Por ejemplo, LS1-0150-001-411-101 es la versión con carrera eléctrica de 150 mm, vástago de un lado, interfaz analógica, salida de tensión de 0,1 … 10 VDC en modo alta velocidad y conector M8x1 de 3 polos con salida axial. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor de posición inductivo LS1?
Temperatura de trabajo: -40 … +85 °C con conector; -30 … +100 °C con cable. Protección: IP 40.
Propriedades
| Recurso | Especificação |
|---|---|
| Compatibilidade eletromagnética | |
| Emisión: intensidad de campo de ruido de RF, EN 55011 | Clase B |
| Normas de resistencia aplicadas | ESD (EN 61000-4-2), campos radiados (EN 61000-4-3), burst (EN 61000-4-4) y perturbaciones conducidas inducidas por campos de RF (EN 61000-4-6) |
| Datos eléctricos | |
| Tolerancia del punto cero eléctrico | ±0,5 mm |
| Señal de salida de tensión | 0,1 … 10 VDC o 10 … 0,1 VDC (carga 470 kΩ; carga admisible > 10 kΩ) |
| Señal de salida de corriente | 4 … 20 mA o 20 … 4 mA (carga < 500 Ω) |
| Resistencia interna de la salida de tensión | 120 Ω |
| Salida a prueba de cortocircuito | Frente a la alimentación (máx. 30 VDC) y a GND (permanente) |
| Frequência de atualização | Modo alta velocidad > 950 Hz; modo baja velocidad > 50 Hz |
| Repetibilidad, tensión, alta velocidad | < 10 mV, típ. < 3 mV |
| Repetibilidad, tensión, baja velocidad | < 5 mV, típ. < 2 mV |
| Repetibilidad, corriente, alta velocidad | < 16 µA, típ. < 5 µA |
| Repetibilidad, corriente, baja velocidad | < 8 µA, típ. < 3 µA |
| Tensión de alimentación Ub | 16 … 30 VDC |
| Rizado de la tensión de alimentación | máx. 10 % Vss |
| Consumo sem carga | < 1 W |
| Coeficiente de temperatura | ≤ 50 ppm/K |
| Protección contra sobretensión | < 40 VDC (permanente) |
| Proteção contra inversão de polaridade | Hasta Umax |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Eletrônica | SMD con ASIC integrado |
| Datos mecánicos | |
| Habitação | Alumínio anodizado |
| Tronco | Acero inoxidable AISI 303, rosca exterior M5x0,5 |
| Acoplamiento articulado | Bola templada con presión elástica sobre placa de carburo |
| Cojinetes | Casquillos deslizantes metal-polímero en ambos extremos |
| Princípio de medição | Inductivo NOVOPAD |
| Fixação | Bridas ajustables |
| Fuerza de accionamiento (horizontal) | ≤ 0,3 N |
| Movilidad del acoplamiento articulado | ±1 mm de desplazamiento paralelo, ±2,5° de desalineación angular |
| Par de apriete máx. de los tornillos de fijación | 140 Ncm |
| Conexão elétrica | Conector redondo de 3 polos apantallado M8 x 1, o cable de PVC apantallado de 3 hilos, 3x 0,14 mm², de 2 m |
| Se suministra con | 2 bridas de apriete Z-45 con 4 tornillos cilíndricos M4x10 y 1 acoplamiento articulado |
| Condições ambientais | |
| Temperatura de trabalho | -40 … +85 °C con conector; -30 … +100 °C con cable |
| Umidade de trabalho | 0 … 95 % H.R. (sin condensación) |
| Choque IEC 60068-2-27 | 100 g (11 ms), un solo evento |
| Vibración IEC 60068-2-6 | 20 g (10 … 2000 Hz, Amax = 0,75 mm) |
| Protección DIN EN 60529 | IP 40 |
| Velocidad máx. de trabajo | 5 m/s |
| Aceleración máx. de trabajo | 5 g |
| Vida | > 100 × 10⁶ movimientos |
| MTTF (IEC 60050) | 81 años |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Referência | Configuração |
|---|---|
| LS1-0025-001-411-101LS10025001411101 | Art. 400031011 |
| LS1-0025-001-411-202LS10025001411202 | Art. 400031012 |
| LS1-0025-001-412-101LS10025001412101 | Art. 400031031 |
| LS1-0025-001-412-202LS10025001412202 | Art. 400031032 |
| LS1-0025-001-413-101LS10025001413101 | Art. 400031051 |
| LS1-0025-001-413-202LS10025001413202 | Art. 400031052 |
| LS1-0025-001-414-101LS10025001414101 | Art. 400031071 |
| LS1-0025-001-414-202LS10025001414202 | Art. 400031072 |
| LS1-0025-001-421-101LS10025001421101 | Art. 400031021 |
| LS1-0025-001-421-202LS10025001421202 | Art. 400031022 |
| LS1-0025-001-422-101LS10025001422101 | Art. 400031041 |
| LS1-0025-001-422-202LS10025001422202 | Art. 400031042 |
| LS1-0025-001-423-101LS10025001423101 | Art. 400031061 |
| LS1-0025-001-423-202LS10025001423202 | Art. 400031062 |
| LS1-0025-001-424-101LS10025001424101 | Art. 400031081 |
| LS1-0025-001-424-202LS10025001424202 | Art. 400031082 |
| LS1-0025-002-411-101LS10025002411101 | Art. 400031611 |
| LS1-0025-002-411-202LS10025002411202 | Art. 400031612 |
| LS1-0025-002-412-101LS10025002412101 | Art. 400031631 |
| LS1-0025-002-412-202LS10025002412202 | Art. 400031632 |
| LS1-0025-002-413-101LS10025002413101 | Art. 400031651 |
| LS1-0025-002-413-202LS10025002413202 | Art. 400031652 |
| LS1-0025-002-414-101LS10025002414101 | Art. 400031671 |
| LS1-0025-002-414-202LS10025002414202 | Art. 400031672 |
| LS1-0025-002-421-101LS10025002421101 | Art. 400031621 |
| LS1-0025-002-421-202LS10025002421202 | Art. 400031622 |
| LS1-0025-002-422-101LS10025002422101 | Art. 400031641 |
| LS1-0025-002-422-202LS10025002422202 | Art. 400031642 |
| LS1-0025-002-423-101LS10025002423101 | Art. 400031661 |
| LS1-0025-002-423-202LS10025002423202 | Art. 400031662 |
| LS1-0025-002-424-101LS10025002424101 | Art. 400031681 |
| LS1-0025-002-424-202LS10025002424202 | Art. 400031682 |
| LS1-0050-001-411-101LS10050001411101 | Art. 400031111 |
| LS1-0050-001-411-202LS10050001411202 | Art. 400031112 |
| LS1-0050-001-412-101LS10050001412101 | Art. 400031131 |
| LS1-0050-001-412-202LS10050001412202 | Art. 400031132 |
| LS1-0050-001-413-101LS10050001413101 | Art. 400031151 |
| LS1-0050-001-413-202LS10050001413202 | Art. 400031152 |
| LS1-0050-001-414-101LS10050001414101 | Art. 400031171 |
| LS1-0050-001-414-202LS10050001414202 | Art. 400031172 |
| LS1-0050-001-421-101LS10050001421101 | Art. 400031121 |
| LS1-0050-001-421-202LS10050001421202 | Art. 400031122 |
| LS1-0050-001-422-101LS10050001422101 | Art. 400031141 |
| LS1-0050-001-422-202LS10050001422202 | Art. 400031142 |
| LS1-0050-001-423-101LS10050001423101 | Art. 400031161 |
| LS1-0050-001-423-202LS10050001423202 | Art. 400031162 |
| LS1-0050-001-424-101LS10050001424101 | Art. 400031181 |
| LS1-0050-001-424-202LS10050001424202 | Art. 400031182 |
| LS1-0050-002-411-101LS10050002411101 | Art. 400031711 |
| LS1-0050-002-411-202LS10050002411202 | Art. 400031712 |
| LS1-0050-002-412-101LS10050002412101 | Art. 400031731 |
| LS1-0050-002-412-202LS10050002412202 | Art. 400031732 |
| LS1-0050-002-413-101LS10050002413101 | Art. 400031751 |
| LS1-0050-002-413-202LS10050002413202 | Art. 400031752 |
| LS1-0050-002-414-101LS10050002414101 | Art. 400031771 |
| LS1-0050-002-414-202LS10050002414202 | Art. 400031772 |
| LS1-0050-002-421-101LS10050002421101 | Art. 400031721 |
| LS1-0050-002-421-202LS10050002421202 | Art. 400031722 |
| LS1-0050-002-422-101LS10050002422101 | Art. 400031741 |
| LS1-0050-002-422-202LS10050002422202 | Art. 400031742 |
| LS1-0050-002-423-101LS10050002423101 | Art. 400031761 |
| LS1-0050-002-423-202LS10050002423202 | Art. 400031762 |
| LS1-0050-002-424-101LS10050002424101 | Art. 400031781 |
| LS1-0050-002-424-202LS10050002424202 | Art. 400031782 |
| LS1-0075-001-411-101LS10075001411101 | Art. 400031211 |
| LS1-0075-001-411-202LS10075001411202 | Art. 400031212 |
| LS1-0075-001-412-101LS10075001412101 | Art. 400031231 |
| LS1-0075-001-412-202LS10075001412202 | Art. 400031232 |
| LS1-0075-001-413-101LS10075001413101 | Art. 400031251 |
| LS1-0075-001-413-202LS10075001413202 | Art. 400031252 |
| LS1-0075-001-414-101LS10075001414101 | Art. 400031271 |
| LS1-0075-001-414-202LS10075001414202 | Art. 400031272 |
| LS1-0075-001-421-101LS10075001421101 | Art. 400031221 |
| LS1-0075-001-421-202LS10075001421202 | Art. 400031222 |
| LS1-0075-001-422-101LS10075001422101 | Art. 400031241 |
| LS1-0075-001-422-202LS10075001422202 | Art. 400031242 |
| LS1-0075-001-423-101LS10075001423101 | Art. 400031261 |
| LS1-0075-001-423-202LS10075001423202 | Art. 400031262 |
| LS1-0075-001-424-101LS10075001424101 | Art. 400031281 |
| LS1-0075-001-424-202LS10075001424202 | Art. 400031282 |
| LS1-0075-002-411-101LS10075002411101 | Art. 400031811 |
| LS1-0075-002-411-202LS10075002411202 | Art. 400031812 |
| LS1-0075-002-412-101LS10075002412101 | Art. 400031831 |
| LS1-0075-002-412-202LS10075002412202 | Art. 400031832 |
| LS1-0075-002-413-101LS10075002413101 | Art. 400031851 |
| LS1-0075-002-413-202LS10075002413202 | Art. 400031852 |
| LS1-0075-002-414-101LS10075002414101 | Art. 400031871 |
| LS1-0075-002-414-202LS10075002414202 | Art. 400031872 |
| LS1-0075-002-421-101LS10075002421101 | Art. 400031821 |
| LS1-0075-002-421-202LS10075002421202 | Art. 400031822 |
| LS1-0075-002-422-101LS10075002422101 | Art. 400031841 |
| LS1-0075-002-422-202LS10075002422202 | Art. 400031842 |
| LS1-0075-002-423-101LS10075002423101 | Art. 400031861 |
| LS1-0075-002-423-202LS10075002423202 | Art. 400031862 |
| LS1-0075-002-424-101LS10075002424101 | Art. 400031881 |
| LS1-0075-002-424-202LS10075002424202 | Art. 400031882 |
| LS1-0100-001-411-101LS10100001411101 | Art. 400031311 |
| LS1-0100-001-411-202LS10100001411202 | Art. 400031312 |
| LS1-0100-001-412-101LS10100001412101 | Art. 400031331 |
| LS1-0100-001-412-202LS10100001412202 | Art. 400031332 |
| LS1-0100-001-413-101LS10100001413101 | Art. 400031351 |
| LS1-0100-001-413-202LS10100001413202 | Art. 400031352 |
| LS1-0100-001-414-101LS10100001414101 | Art. 400031371 |
| LS1-0100-001-414-202LS10100001414202 | Art. 400031372 |
| LS1-0100-001-421-101LS10100001421101 | Art. 400031321 |
| LS1-0100-001-421-202LS10100001421202 | Art. 400031322 |
| LS1-0100-001-422-101LS10100001422101 | Art. 400031341 |
| LS1-0100-001-422-202LS10100001422202 | Art. 400031342 |
| LS1-0100-001-423-101LS10100001423101 | Art. 400031361 |
| LS1-0100-001-423-202LS10100001423202 | Art. 400031362 |
| LS1-0100-001-424-101LS10100001424101 | Art. 400031381 |
| LS1-0100-001-424-202LS10100001424202 | Art. 400031382 |
| LS1-0100-002-411-101LS10100002411101 | Art. 400031911 |
| LS1-0100-002-411-202LS10100002411202 | Art. 400031912 |
| LS1-0100-002-412-101LS10100002412101 | Art. 400031931 |
| LS1-0100-002-412-202LS10100002412202 | Art. 400031932 |
| LS1-0100-002-413-101LS10100002413101 | Art. 400031951 |
| LS1-0100-002-413-202LS10100002413202 | Art. 400031952 |
| LS1-0100-002-414-101LS10100002414101 | Art. 400031971 |
| LS1-0100-002-414-202LS10100002414202 | Art. 400031972 |
| LS1-0100-002-421-101LS10100002421101 | Art. 400031921 |
| LS1-0100-002-421-202LS10100002421202 | Art. 400031922 |
| LS1-0100-002-422-101LS10100002422101 | Art. 400031941 |
| LS1-0100-002-422-202LS10100002422202 | Art. 400031942 |
| LS1-0100-002-423-101LS10100002423101 | Art. 400031961 |
| LS1-0100-002-423-202LS10100002423202 | Art. 400031962 |
| LS1-0100-002-424-101LS10100002424101 | Art. 400031981 |
| LS1-0100-002-424-202LS10100002424202 | Art. 400031982 |
| LS1-0150-001-411-101LS10150001411101 | Art. 400031411 |
| LS1-0150-001-411-202LS10150001411202 | Art. 400031412 |
| LS1-0150-001-412-101LS10150001412101 | Art. 400031431 |
| LS1-0150-001-412-202LS10150001412202 | Art. 400031432 |
| LS1-0150-001-413-101LS10150001413101 | Art. 400031451 |
| LS1-0150-001-413-202LS10150001413202 | Art. 400031452 |
| LS1-0150-001-414-101LS10150001414101 | Art. 400031471 |
| LS1-0150-001-414-202LS10150001414202 | Art. 400031472 |
| LS1-0150-001-421-101LS10150001421101 | Art. 400031421 |
| LS1-0150-001-421-202LS10150001421202 | Art. 400031422 |
| LS1-0150-001-422-101LS10150001422101 | Art. 400031441 |
| LS1-0150-001-422-202LS10150001422202 | Art. 400031442 |
| LS1-0150-001-423-101LS10150001423101 | Art. 400031461 |
| LS1-0150-001-423-202LS10150001423202 | Art. 400031462 |
| LS1-0150-001-424-101LS10150001424101 | Art. 400031481 |
| LS1-0150-001-424-202LS10150001424202 | Art. 400031482 |
| LS1-0200-001-411-101LS10200001411101 | Art. 400031511 |
| LS1-0200-001-411-202LS10200001411202 | Art. 400031512 |
| LS1-0200-001-412-101LS10200001412101 | Art. 400031531 |
| LS1-0200-001-412-202LS10200001412202 | Art. 400031532 |
| LS1-0200-001-413-101LS10200001413101 | Art. 400031551 |
| LS1-0200-001-413-202LS10200001413202 | Art. 400031552 |
| LS1-0200-001-414-101LS10200001414101 | Art. 400031571 |
| LS1-0200-001-414-202LS10200001414202 | Art. 400031572 |
| LS1-0200-001-421-101LS10200001421101 | Art. 400031521 |
| LS1-0200-001-421-202LS10200001421202 | Art. 400031522 |
| LS1-0200-001-422-101LS10200001422101 | Art. 400031541 |
| LS1-0200-001-422-202LS10200001422202 | Art. 400031542 |
| LS1-0200-001-423-101LS10200001423101 | Art. 400031561 |
| LS1-0200-001-423-202LS10200001423202 | Art. 400031562 |
| LS1-0200-001-424-101LS10200001424101 | Art. 400031581 |
| LS1-0200-001-424-202LS10200001424202 | Art. 400031582 |
Outros produtos
Kit básico para configurar o sensor laser Dimetix
Saída lateral | Medição triaxial (X, Y, Z) | Sensibilidade 100mV/g | Frequência 2Hz-9kHz | Faixa dinâmica ±80g | Fonte de alimentação IEPE | Temperatura -55 a 140°C | Proteção IP54 | Carcaça de alumínio | Conector M12 de 4 pinos
Eixo oco H7 até Ø15 | Ø59, pino antirrotação tangencial | Até 8192 passos (13 bits) | Paralelo, SSI ou analógico (mA ou V) | 5, 15, 8–24, 18–28 ou 10–30 V | Eixo IP64 (vedado IP66)
Eje Ø10 h7, opc. Ø8, 12 o 12,7 | Hasta 65536 pasos × 4096 vueltas | SSI con preset, Gray o binario | Opc. Sin/Cos 1024 o RS422 16384 ppr | Alimentación 10–30 V | IP65 eje (IP66 sellado) | Carga máx. 5 kg radial/axial
Telemetria Leve (Série eS) | Faixa Flexível 50 – 100 N·m | Pico 25.000 RPM | Flange PCD 101,5 mm | Inércia 0,00210 kg·m²
Salida incremental | Seta de emergencia, asa opcional | 100 imp/vuelta con enclavamiento | NPN, PNP, push-pull, driver | Alimentación 5 V u 8–28 V | IP64 eje (salida IP65) | Pulsador de habilitación opcional
Fijación servo Ø58, eje Ø6 h7 | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Sensor de grafite com PT-100 integrado, cabo de 3 m, K = 1 cm⁻1 Faixa de 2 MicroSiemens a 2.000 miliSiemens,
Tecnologia Eletroquímica | -10 °C a +150 °C (SIP) | Aço Inoxidável e PEEK | Conexão por Grampo DIN/ISO
