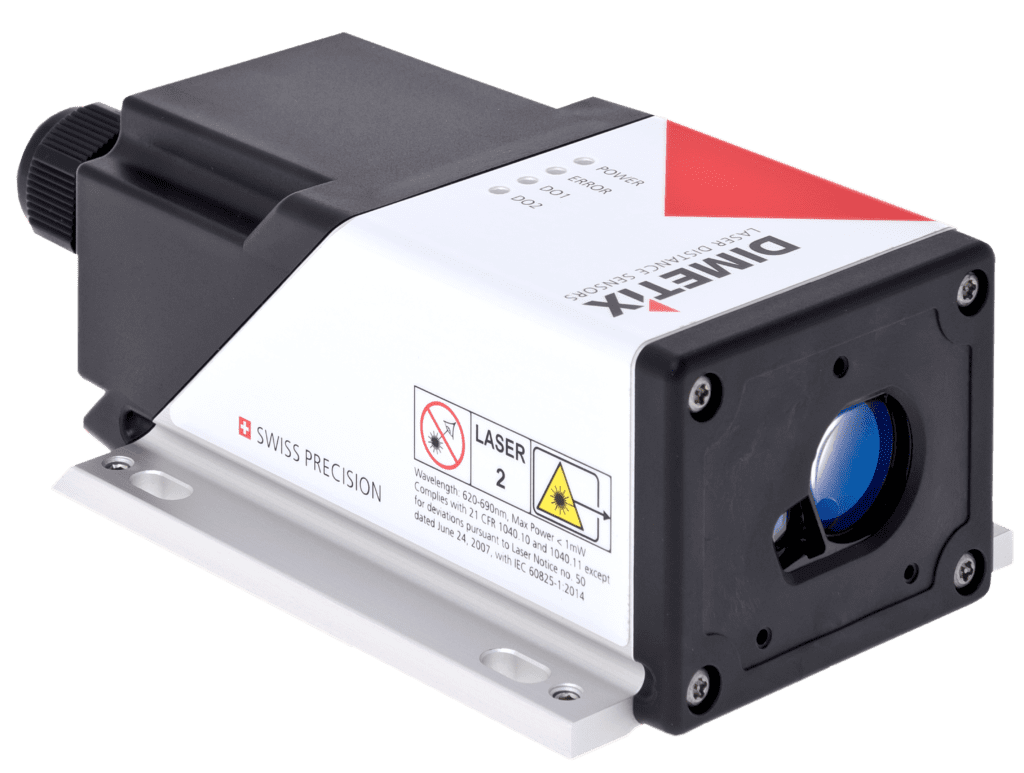

Sensor de distância a laser Dimetix DAE-10-050

Uma característica importante do DAE-10-050 é sua longa faixa de medição. Ele pode começar a medir em apenas 5 cm e continue até aproximadamente 50 m em superfícies naturais.

Portanto, a aplicação não precisa ter uma distância de deslocamento de aproximadamente 50 m. O mesmo sensor pode ser usado em uma máquina com distância de deslocamento de 1 m, um carrinho de 5 m, um portão de 15 m ou um sistema de posicionamento que abranja várias dezenas de metros.

• Variedade em superfícies naturais: 0,05…~50 m.
• Alcance com refletor: aproximadamente 40…50 m.
• Precisão típica: ±1,0 mm a 2σ.
• Repetibilidade típica: ±0,3 mm a 2σ.
• Frequência máxima de medição: 100 Hz.
• Temperatura operacional: -40…+60 °C.
• Proteção: IP65.

A medição de distância absoluta fornecida pelo DAE-10-050 pode ser usada diretamente ou transformada em outras variáveis geométricas, como: posição, deslocamento, altura, comprimento, largura, diâmetro, separação, nível, alinhamento ou paralelismo.

Posicionamento de máquinas, carrinhos e mecanismos

Permite a medição contínua e sem contato da posição absoluta de um elemento móvel. Pode substituir soluções baseadas em cabos, rodas de medição ou componentes sujeitos a desgaste quando a geometria da máquina permite a medição óptica direta.

Corte de madeira, metal, perfis ou tubos no comprimento desejado.

Ao medir a posição de um batente, carro ou alvo, o comprimento de corte pode ser obtido diretamente e enviado para um CLP, indicador ou sistema de aquisição de dados.

Portões, portas industriais e mecanismos externos

A medição sem contato permite o monitoramento da abertura, do fechamento e da posição intermediária. A faixa térmica de -40 a +60 °C é particularmente útil para instalações externas ou sujeitas a temperaturas ambientes extremas.

Nível em silos, funis e tanques

A distância entre o sensor e a superfície do material pode ser convertida em altura de enchimento e, juntamente com a geometria do recipiente, usada para calcular o nível ou o volume.

Controle dimensional e alinhamento

Utilizando um ou mais sensores, é possível realizar verificações sem contato de separação, posição, diferença de altura, alinhamento ou dimensões de peças e estruturas.

A escolha de um sensor da série D da Dimetix depende não apenas da distância máxima. Outros fatores a serem considerados incluem: precisão, velocidade de medição, temperatura, superfície alvo e interfaces necessárias.

• DAE-10-050: Alcance de até ~50 m, ±1 mm, 100 Hz e temperaturas de -40 a +60 °C. Adequado quando se exige alta precisão em distâncias curtas ou médias.
• DBN-50-050: Alcance de até ~50 m, ±5 mm e 10 Hz. Uma alternativa para processos mais lentos ou aplicações onde a precisão milimétrica rigorosa não é necessária.
• DAN-10-150: até ~100 m em superfícies naturais e ~150 m com refletor, com ±1 mm.
• DPE-10-500: até ~100 m em superfícies naturais ou ~500 m com refletor, ±1 mm e até 250 Hz.

Isso permite selecionar o modelo com base na aplicação real, sem exagerar desnecessariamente no alcance ou na velocidade.

• Saída analógica: Programável de 0/4…20 mA.
• Interfaces seriais: RS-232 e RS-422/RS-485.
• Interface síncrona: SSI.
• Configuração: USB.
• Ethernet industrial opcional: PROFINET, EtherNet/IP e EtherCAT.
• Entrada/Saída Digital: Entrada digital, saídas programáveis e saída de erro.

O alcance e a estabilidade reais dependem da refletividade e da geometria do alvo, da luz ambiente, da contaminação óptica e das condições atmosféricas. Em superfícies particularmente escuras, ásperas, inclinadas ou irregulares, é aconselhável validar a aplicação previamente.

Embora o sensor possua proteção IP65, em instalações externas permanentes é aconselhável proteger as lentes contra chuva, neve, sujeira e exposição direta ao ambiente.
