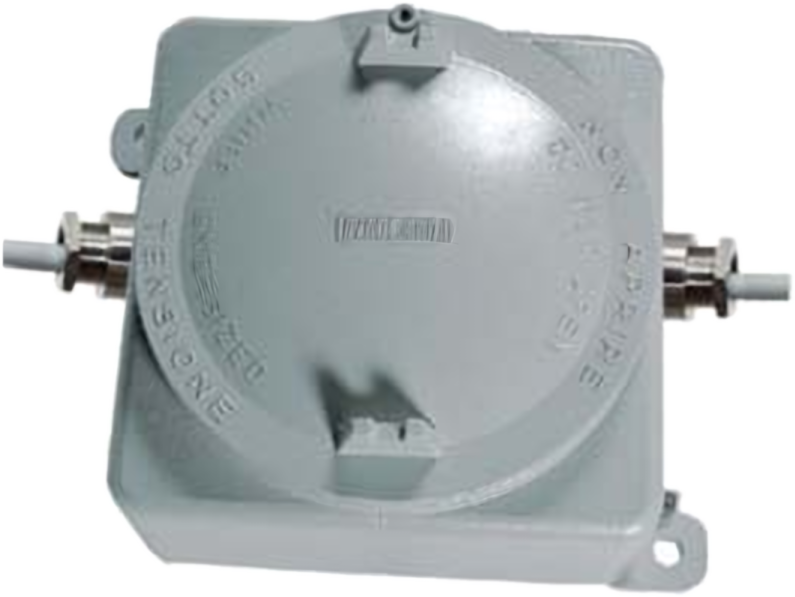

Encoder sem contato ATEX EM150EX
O EM150EX é um amplificador para cabeçotes de leitura magnética em uma caixa à prova de explosão com certificação ATEX 'd' (Diretiva 94/9/CE), com marcação II 2 GD para gás "G" e pós "D".
Foi projetado para ser usado com cabeçotes magnéticos da série ELCIS SM e anéis magnéticos da série AM. Sua carcaça de alumínio pintado incorpora prensa-cabos da série FL1 com certificação ATEX Ex d IIC e possui proteção IP66.
Possui 32 polos de entrada padrão, 1024 pulsos e uma frequência máxima de saída de 300 kHz. Oferece saídas de driver de linha de 5 V ou 30 V e opções para válvula de ventilação e drenagem (P) ou revestimento anticondensação (G). Deve ser conectado com cabo classificado para no mínimo 100 °C, com a conexão adequada da extremidade do cabo e com as buchas de fixação e a tampa da caixa apertadas com o torque especificado na folha de instalação. Disponível em guemisa.es.
- Caixa à prova de explosão com marcação ATEX II 2 GD para gás "G" e pós "D".
- Marcado Ex d IIC T6/T5 e Ex tD A21 IP66 com temperaturas superficiais máximas da caixa 85 °C (T6, padrão) e 100 °C (T5).
- Compatível com Cabeças magnéticas da série SM e Anéis magnéticos da série AM.
- Frequência máxima de saída de 300 kHz com 1024 impulsos e versões unidirecionais, bidirecionais ou bidirecionais + zero.
- Proteção IP66; opções de válvulas de ventilação e drenagem P ou tinta anticondensação G.
Perguntas técnicas frequentes
Qual a marcação ATEX e qual a diretiva que o amplificador EM150EX cumpre?
Diretiva 94/9/CE, marcação II 2 G Ex d IIC T6 / D Ex tD A21 IP66 T85°C e II 2 G Ex d IIC T5 / D Ex tD A21 IP66 T100°C, com certificado de tipo CE CESI01ATEX036 e notificação de produto CESI00ATEX029Q. Ex: atmosferas potencialmente explosivas; d/tD: invólucro à prova de explosão; A21: zona 21, prática A; II: todos os locais com atmosferas potencialmente explosivas, exceto minas de grisú; C: modo de proteção de acordo com a folga experimental máxima (MESG), C = o mais severo; T5: temperatura máxima da superfície do invólucro 100 °C; T6: 85 °C (padrão).
A quais elementos sensores o EM150EX deve ser conectado?
O EM150EX é combinado com cabeças de leitura magnéticas da série ELCIS SM e anéis magnéticos da série AM.
Quais são as condições de uso e instalação do EM150EX?
Deve ser utilizado cabo adequado para temperaturas mínimas de 100 °C, e a extremidade livre do cabo deve ser devidamente conectada (em caixa de junção Ex ou fora de um ambiente potencialmente explosivo). Os prensa-cabos e a tampa da caixa devem ser apertados com o torque especificado na folha de instalação.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Alumínio pintado (outros valores disponíveis mediante solicitação) |
| Peso | 2700 g |
| Elétrico | |
| Alimentação | 5 a 30 V (de acordo com o código do pedido) |
| Impulsos | 1024 impulsos (outros valores disponíveis mediante solicitação) |
| Frequência máxima de saída | 300 kHz |
| Conexão de saída | Cabo CV1 (1 m) IP66 |
| Proteção e meio ambiente | |
| Proteção | IP66 (Classificação de proteção IP de acordo com as normas IEC EN 60529, EN 60529 e IEC 529) |
| Resistência ao impacto | 80 G (11 ms) |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura máxima da superfície da caixa | T5: 100 °C · T6: 85 °C (padrão) |
| Temperatura ambiente | (T5) -20 … +55 °C · (T6) -20 … +40 °C |
| Temperatura de armazenamento. | -20 … +85 °C |
| Outros recursos | |
| Número de polos de entrada | 32 Camisas polo padrão (outros tamanhos disponíveis mediante solicitação) |
| Dissipação máxima. | 1,8 W |
